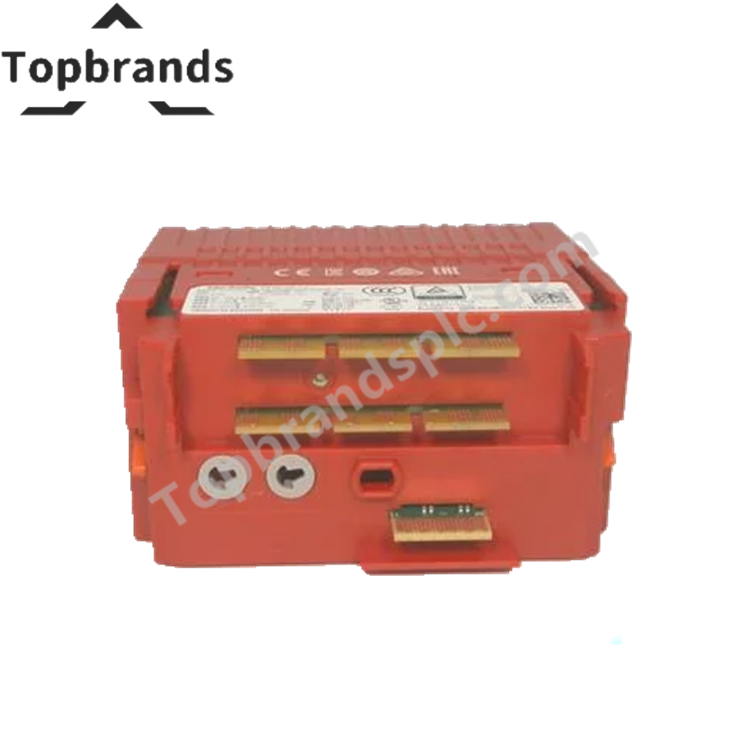

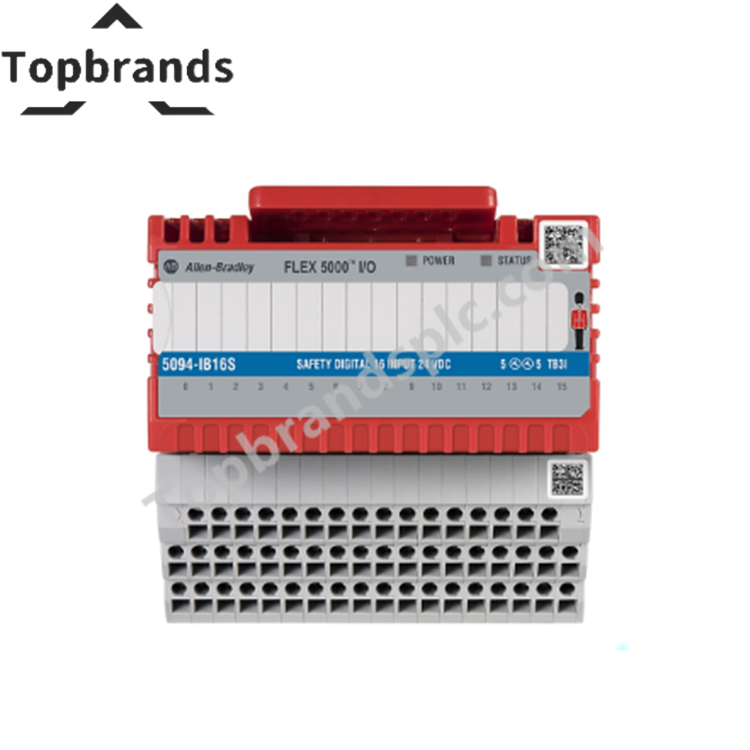

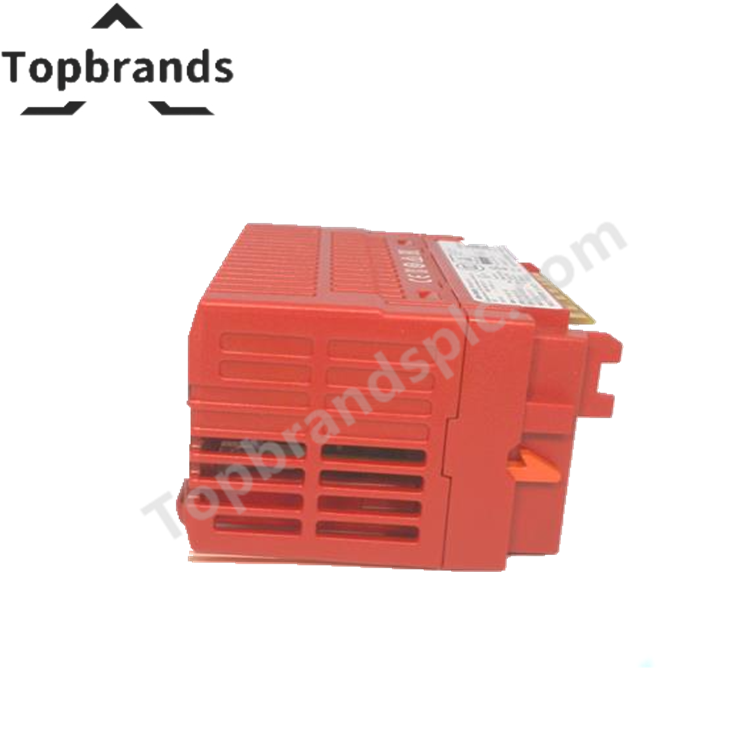

وحدة إدخال السلامة Allen-Bradley 5094-IB16S FLEX 5000

صُممت Allen-Bradley 5094-IB16S (5094-IB16S، وحدة إدخال السلامة FLEX 5000) لالتقاط الإشارات المنفصلة المصنفة للسلامة ضمن أنظمة الإدخال/الإخراج الموزعة EtherNet/IP، وتوفر مراقبة مباشرة لأجهزة السلامة الميدانية عبر ست عشرة قناة إدخال مستهلكة للتيار. تتصل الوحدة بمنصة FLEX 5000 عبر لوحة توصيل خلفية بجهد 15 VDC، وتدعم هياكل التحكم في الآلات والعمليات التي تركز على السلامة وتتطلب مراقبة تشخيصية واكتشاف الأعطال.

مواصفات الأجهزة

المعلمة المواصفة
الطراز 5094-IB16S
العلامة التجارية Allen-Bradley
المنشأ غير محدد في البيانات المقدمة
نوع المنتج وحدة إدخال السلامة
قنوات الإدخال 16 مدخلاً مستهلكاً للتيار (مجموعة واحدة من 16)
جهد لوحة التوصيل الخلفية 15 VDC
تيار لوحة التوصيل الخلفية 100 mA كحد أقصى
جهد المستشعر والمشغل 18-32 VDC
تيار المستشعر والمشغل 3.0 A كحد أقصى
جهد العزل 250 V مستمر، عزل أساسي بين النظام والميدان
تبديد الطاقة 3.5 W كحد أقصى
التبديد الحراري 11.94 BTU/hr كحد أقصى
مؤشرات الحالة مؤشر LED واحد لحالة الوحدة، ومؤشر LED واحد لطاقة SA، و16 مؤشراً لقنوات الإدخال/الإخراج
ترميز الوحدة ترميز ميكانيكي أو إلكتروني
مقاس السلك (الإشارة) نحاس 0.34-2.5 mm2 (22-14 AWG)
مقاس السلك (الطاقة) نحاس متعدد الخيوط 2.5 mm2 (14 AWG)
الأبعاد 87.0 mm x 94.0 mm x 54.0 mm
الوزن حوالي 136 g
نوع الغلاف مفتوح
درجة حرارة التشغيل -40 deg C إلى 70 deg C
درجة حرارة التخزين -40 deg C إلى 85 deg C
الرطوبة النسبية 5 % إلى 95 % دون تكاثف
الاهتزاز 5 g عند 10-500 Hz
صدمة التشغيل 30 g
رمز درجة الحرارة T4
استهلاك الطاقة غير محدد بشكل منفصل

التكامل مع شبكة EtherNet/IP الحتمية

تعمل 5094-IB16S ضمن بنية الإدخال/الإخراج الموزعة FLEX 5000، وتتبادل بيانات حالة الإدخال عبر لوحة التوصيل الخلفية للمنصة مع محول EtherNet/IP. وتدعم واجهة لوحة التوصيل الخلفية بجهد 15 VDC الاتصال عالي السرعة بين الوحدة والبنية التحتية المرتبطة بشبكة FLEX 5000.

تساعد آليات الترميز الميكانيكية والإلكترونية على منع تركيب أنواع وحدات غير صحيحة ضمن مجموعة الإدخال/الإخراج. وتدعم بنية المنصة نشر الإدخال/الإخراج القابل للتوسّع مع الحفاظ على خصائص الاتصال الحتمية المتوقعة في أنظمة التحكم القائمة على Logix.

الأسئلة الشائعة

س: هل قنوات الإدخال معزولة كلٌّ على حدة؟
ج: لا. تشير المواصفات إلى عزل مستمر بجهد 250 V بين النظام والميدان، لكن لا يوجد عزل بين قنوات الإدخال الفردية أو بين طاقة SA ومنافذ الإدخال.

س: ما مجموعات أطراف التوصيل المدعومة؟
ج: تدعم الوحدة تركيبات قواعد التثبيت وقواعد الأطراف القابلة للإزالة المتوافقة مع FLEX 5000، بما في ذلك 5094-MB مع 5094-RTB3I أو 5094-RTB3IS، و5094-MBXT مع 5094-RTB3IXT أو 5094-RTB3ISXT.

س: هل تتضمن الوحدة مؤشرات حالة مدمجة؟
ج: نعم. توفر الوحدة مؤشراً واحداً لحالة الوحدة، ومؤشراً واحداً لطاقة المستشعر والمشغل، وستة عشر مؤشراً لحالة القنوات لأغراض التشخيص والتشغيل الأولي.

إرشادات التركيب الميداني

  • ركّب الوحدة على قاعدة التثبيت المناسبة من FLEX 5000 قبل توصيل طاقة الميدان.

  • تحقق من بقاء تغذية المستشعر والمشغل ضمن نطاق التشغيل المحدد، وهو 18-32 VDC.

  • استخدم أساليب توجيه الموصلات المناسبة لدوائر الإشارة والطاقة من الفئة 2.

  • افصل أسلاك الإدخال الميدانية عن موصلات المحركات والطاقة عالية الطاقة.

  • تأكد من مطابقة جميع الموصلات النحاسية لمقاس السلك وتصنيفات درجة الحرارة المحددة.

  • تحقق من ترميز قاعدة الأطراف قبل إدخال الوحدة في الخدمة.

  • ركّب المجموعة داخل غلاف واقٍ ملائم لبيئة التركيب، لأن الوحدة تستخدم هيكلاً مفتوحاً.

  • تحقق من القنوات واختبر حالات الإدخال بعد بدء التشغيل وأعمال الصيانة.
