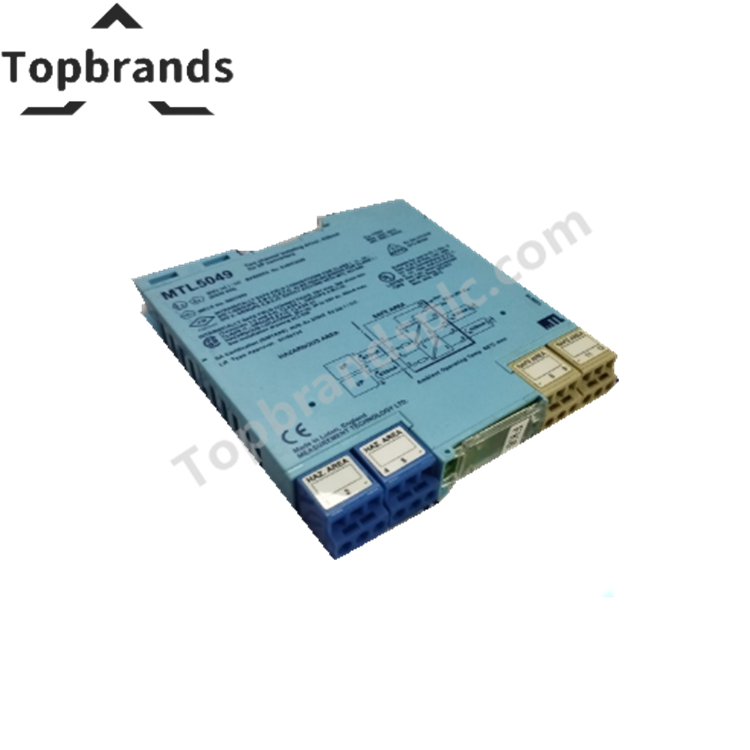

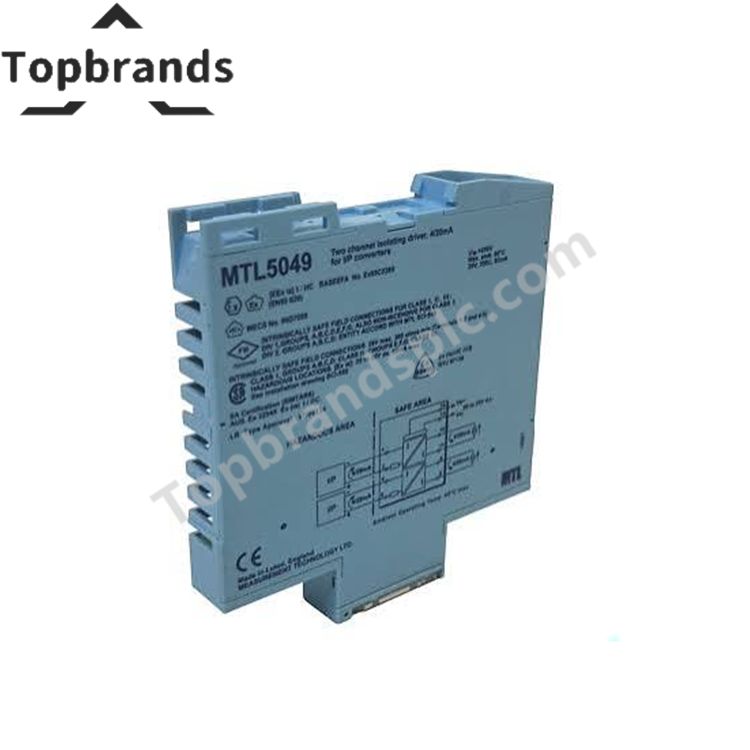

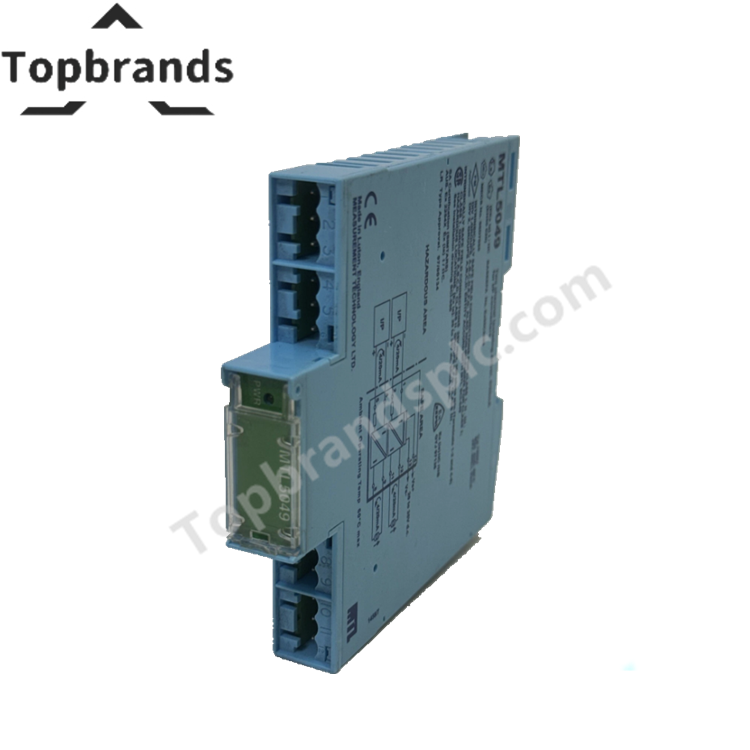

Inquiryمشغل عازل MTL MTL5049
صُمم MTL5049 كمشغل عازل ثنائي القنوات لنقل إشارات التحكم بتيار 4-20 mA من المنطقة الآمنة إلى أجهزة المجال الموجودة في المناطق الخطرة. توفر الوحدة عزلًا جلفانيًا بين أنظمة التحكم في المنطقة الآمنة والأحمال في المنطقة الخطرة، مع الحفاظ على سلامة الإشارة لتطبيقات التحكم بالعمليات ذات السلامة الجوهرية.
الوصف الوظيفي
يستقبل MTL5049 إشارات تحكم بتيار 4-20 mA من PLC أو DCS أو غيرهما من معدات التحكم بالعمليات المثبتة في المنطقة الآمنة، ويعيد إنتاج التيار المقابل في المنطقة الخطرة. تعمل كل قناة بشكل مستقل، ما يتيح ربط حلقتي تحكم منفصلتين عبر وحدة واحدة.
صُممت الوحدة لتشغيل أحمال المجال في Zone 0 وغيرها من المواقع الخطرة المعتمدة، مع الحفاظ على متطلبات السلامة الجوهرية بين المنطقتين.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| الطراز | MTL5049 |
| العلامة التجارية | MTL |
| نوع المنتج | مشغل عازل |
| عدد القنوات | 2 |
| موقع المنطقة الخطرة | منطقة خطرة Zone 0، IIC، T4-T6 عند الحصول على الشهادات المناسبة |
| تصنيف الموقع الخطر | موقع خطر، القسم 1، المجموعة A |
| إشارة دخل المنطقة الآمنة | 4-20 mA |
| نطاق الدخل المنخفض/المرتفع | 0-24 mA |
| مقاومة الحمل في المنطقة الخطرة | 550 Ohm كحد أقصى (11 V عند 20 mA) |
| مقاومة الخرج | >2 Mohm |
| تموج دائرة الدخل والخرج | <40 uA من الذروة إلى الذروة |
| دقة النقل عند 20 درجة مئوية | أفضل من 20 uA |
| هبوط جهد الدخل | <4 V عند 20 mA |
| زمن الاستجابة | ضمن 10% من القيمة النهائية في 250 us |
| الانحراف الحراري | <1 uA/درجة مئوية |
| مؤشر LED | مؤشر طاقة أخضر |
| جهد الإمداد | 20-35 VDC |
| استهلاك التيار عند 24 V | 65 mA (إشارتان بتيار 20 mA) |
| استهلاك التيار عند 20 V | 75 mA (إشارتان بتيار 20 mA) |
| استهلاك التيار عند 35 V | 50 mA (إشارتان بتيار 20 mA) |
| تبديد الطاقة | 1.4 W عند 24 V |
| أقصى تبديد للطاقة | 1.5 W عند 35 V |
| وصف السلامة | 28 V، 300 Ohm، 93 mA |
| الجهد الأقصى Um | 250 V rms أو تيار مستمر |
أداء نقل الإشارة
الوحدة محسّنة لنقل الإشارات التناظرية بدقة من أنظمة التحكم إلى الأجهزة الموجودة في المناطق الخطرة. تتجاوز دقة النقل 20 uA عند 20 درجة مئوية، ما يتيح إعادة إنتاج إشارة التحكم الأصلية بدقة.
تُحافظ على جودة الإشارة بفضل انخفاض التموج إلى أقل من 40 ميكروأمبير من القمة إلى القمة، وانجراف درجة الحرارة إلى أقل من 1 ميكروأمبير لكل درجة مئوية، ما يساعد على ضمان استقرار التشغيل في مختلف الظروف البيئية.
إمكانية الخرج في المناطق الخطرة
يمكن لجهاز MTL5049 تشغيل أحمال في المناطق الخطرة بمقاومة تصل إلى 550 أوم مع توفير إشارة بتيار 20 ملي أمبير. وعند أقصى تيار اسمي، يتوفر جهد يصل إلى 11 فولت عبر حمل الحقل.
تتيح هذه الإمكانية للوحدة الاتصال بصمامات التحكم المتوافقة ذات السلامة الجوهرية، وموضّعات الصمامات، والمؤشرات، وغيرها من أجهزة الحقل التي تعمل بالتيار والموجودة في مناطق العمليات الخطرة.
متطلبات الطاقة
يعمل المشغل العازل بمصدر طاقة يتراوح بين 20 و35 فولت تيار مستمر، ويتضمن مؤشراً أخضر على اللوحة الأمامية للدلالة على توفر الطاقة. ويظل استهلاك التيار منخفضاً نسبياً، إذ لا يتطلب سوى 65 ملي أمبير عند 24 فولت تيار مستمر عندما تعمل كلتا القناتين بخرج 20 ملي أمبير.
يسهّل انخفاض تبديد الطاقة الداخلي تصميم اللوحة، ويساعد على تقليل الحمل الحراري داخل الحاوية في التركيبات متعددة القنوات.
التطبيقات
تشمل التطبيقات النموذجية:
-
واجهات المشغلات بين أنظمة التحكم الموزعة (DCS) والمناطق الخطرة
-
عزل المخارج التناظرية لوحدات التحكم المنطقية القابلة للبرمجة (PLC)
-
نقل إشارات مواضع الصمامات
-
التحكم بحلقة التيار في المواقع الخطرة
-
أنظمة التحكم في العمليات ذات السلامة الجوهرية
الأسئلة الشائعة
س: ما الفرق بين MTL5049 وإمداد الطاقة للمكرر؟
ج: MTL5049 هو مشغل عازل ينقل إشارات التحكم من المنطقة الآمنة إلى الأحمال في المناطق الخطرة. تُستخدم إمدادات الطاقة للمكررات عادةً لنقل إشارات قياس أجهزة الإرسال من المناطق الخطرة إلى المنطقة الآمنة.
س: كم حلقة تحكم يمكن أن يدعمها MTL5049؟
ج: تحتوي الوحدة على قناتين مستقلتين، ما يتيح توصيل حلقتي تحكم منفصلتين بتيار 4-20 ملي أمبير.
س: ما مقاومة الحمل التي يمكن لخرج المنطقة الخطرة تشغيلها؟
يمكن لكل قناة تشغيل حمل بمقاومة تصل إلى 550 أوم مع الحفاظ على إشارة خرج تبلغ 20 ملي أمبير.
-
