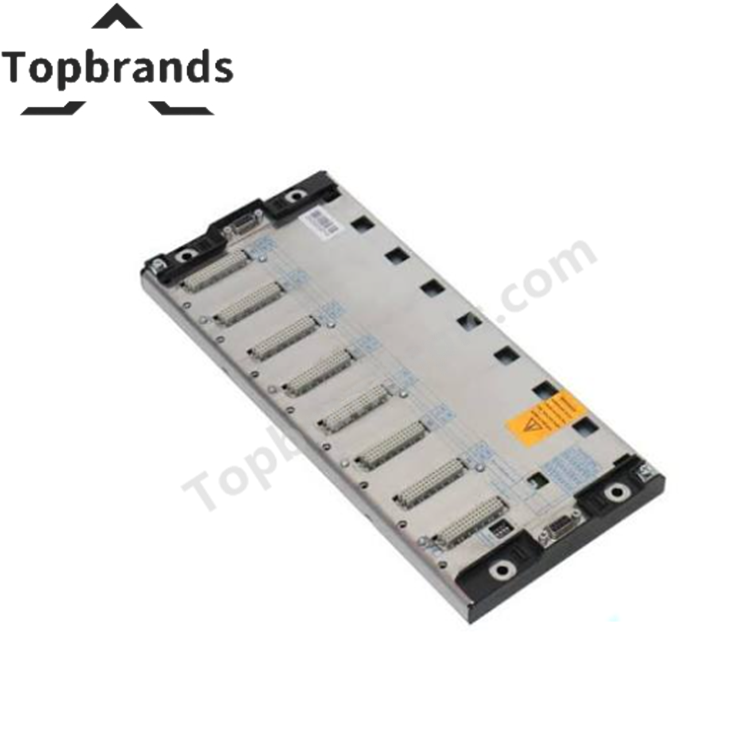

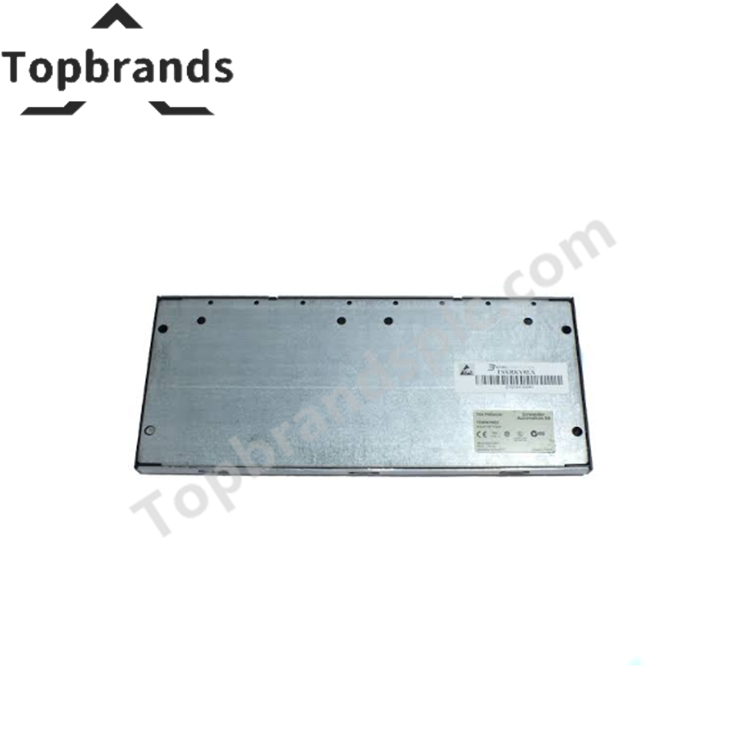

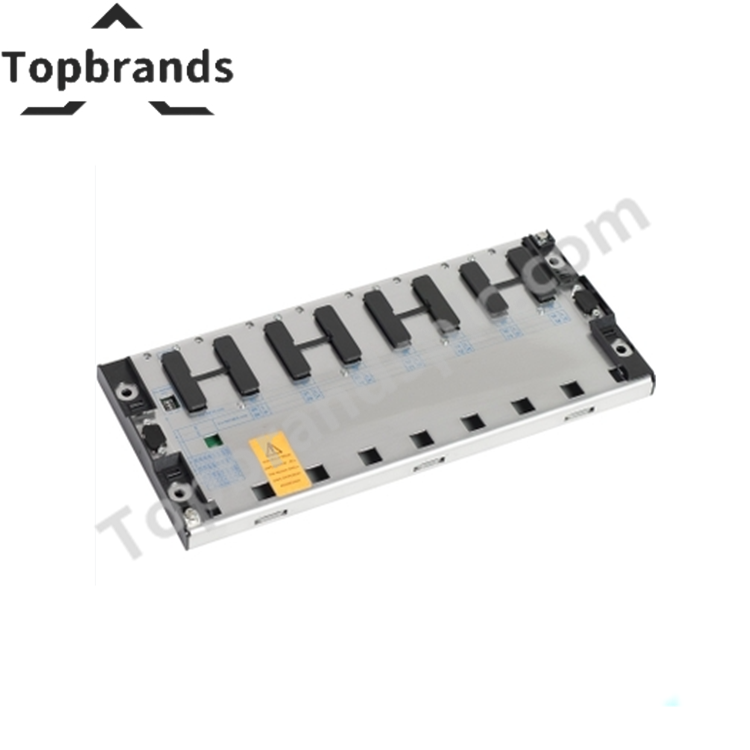

Inquiryحامل Schneider TSXRKY8EX قابل للتوسعة
صُمّم لتوسعة اللوحة الخلفية متعددة الحوامل وتوزيع وحدات الإدخال والإخراج المعيارية ضمن منصة التشغيل الآلي Modicon Premium، ويوفّر Schneider TSXRKY8EX (الحامل القابل للتوسعة TSXRKY8EX ) تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
| المعلمة | المواصفة |
| الطراز | TSXRKY8EX |
| العلامة التجارية | Schneider Electric |
| المنشأ | فرنسا |
| الوزن | 1.78 كجم (3.92 رطل) |
| الأبعاد | أبعاد الحامل القياسية ذي 8 فتحات لمنصة Modicon Premium |
| درجة حرارة التشغيل | من 0 إلى +60 درجة مئوية أثناء التشغيل (من -25 إلى +70 درجة مئوية أثناء التخزين) |
| سعة الفتحات | 8 فتحات للوحة الخلفية |
| موصلات تمديد الناقل | موصلان أنثيان SUB-D ثنائيّا الصفوف بـ 9 سنون (واجهة X-Bus) |
| التوافق | معالجات TSXP57، ومصادر طاقة TSXPSY، ووحدات إدخال وإخراج Premium |
| الرطوبة النسبية | من 10% إلى 95% دون تكاثف (أثناء التشغيل) |
| خيارات التثبيت | مشابك لقضيب DIN متماثل مقاس 35 مم أو 4 براغي لوحية M6 |
| درجة الحماية من دخول الأجسام | IP20 |
| الاعتمادات | CE، UL 508، CSA الفئة I القسم 2 (المجموعات A وB وC وD)، ABS، DNV، BV، LR |
بنية اللوحة الخلفية الصناعية وسلامة إشارات X-Bus
توسّع بنيات Modicon Premium متعددة الحوامل ناقلات المعالج المتوازية عبر هياكل موزعة باستخدام كابلات X-Bus عالية السرعة. يعمل الحامل القابل للتوسعة TSXRKY8EX كمحور لوحة خلفية سلبي يضم وحدات الطاقة TSXPSY ومعالجات TSXP57 وبطاقات الإدخال والإخراج المتخصصة أو المنفصلة. تنقل موصلات SUB-D الأنثى المزدوجة ذات 9 سنون إشارات اتصال X-Bus التفاضلية بين الحوامل الأساسية وحوامل التوسعة دون فقدان البيانات أو تدهور الإشارة، مع الحفاظ على معدل نقل عالٍ عبر اللوحة الخلفية وتزامن مسح الإدخال والإخراج على مستوى الميكروثانية عبر التركيبات الآلية المعقدة.
الأسئلة الشائعة
س: ما الفرق الوظيفي الأساسي بين TSXRKY8EX وحوامل TSXRKY8 غير القابلة للتوسعة؟
ج: يحتوي TSXRKY8EX على موصلات تمديد X-Bus مدمجة من نوع SUB-D ذي 9 سنون، ما يتيح توسيع بنية متعددة الحوامل، بينما تقتصر حوامل TSXRKY8 القياسية على التكوينات المستقلة ذات الحامل الواحد.
س: هل يلزم وجود مصدر طاقة TSXPSY في كل حامل توسعة TSXRKY8EX؟
ج: نعم. يتطلب كل حامل توسعة في بنية X-Bus وحدة مصدر طاقة TSXPSY خاصة به، مركبة في فتحة الطاقة المخصصة، لتغذية منطق اللوحة الخلفية المحلية وقنوات الإدخال والإخراج.
إرشادات التركيب الميداني
-
ثبّت الحامل أفقيًا على قضيب DIN مقاس 35 مم أو ثبّته بإحكام على لوحة خلفية معدنية باستخدام 4 براغي تثبيت لوحية M6.
-
اترك خلوصًا لا يقل عن 100 مم أعلى الحامل وأسفله لتسهيل التبريد بالحمل الطبيعي عبر الوحدات المركبة.
-
صِل كابل تمديد X-Bus من الحامل السابق بأحد موصلي SUB-D الأنثيين ذوي 9 سنون، مع التأكد من إحكام ربط البراغي اليدوية بالكامل.
-
ركّب مُنهِي الخط TSXTBE100 في موصل SUB-D غير المستخدم على الحامل الأخير في سلسلة التوسعة لضمان المطابقة الصحيحة لمعاوقة X-Bus.
-
صِل طرف تأريض هيكل الحامل الموجود على الإطار مباشرةً بقضيب تأريض الخزانة الرئيسي باستخدام شريط ضفيرة نحاسية سميك.
-
