Allen-Bradley 889D-F4AC-2 889 DC Micro кабел

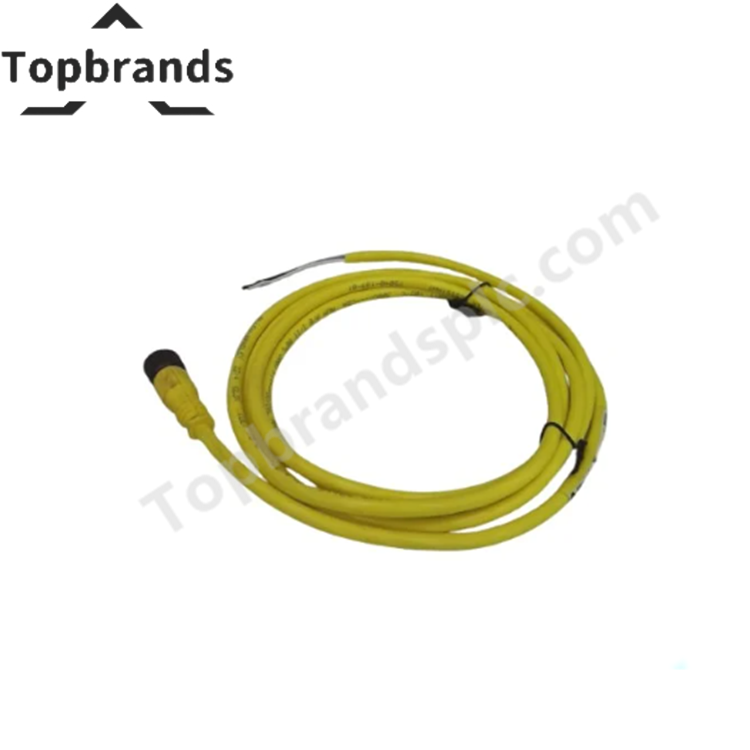

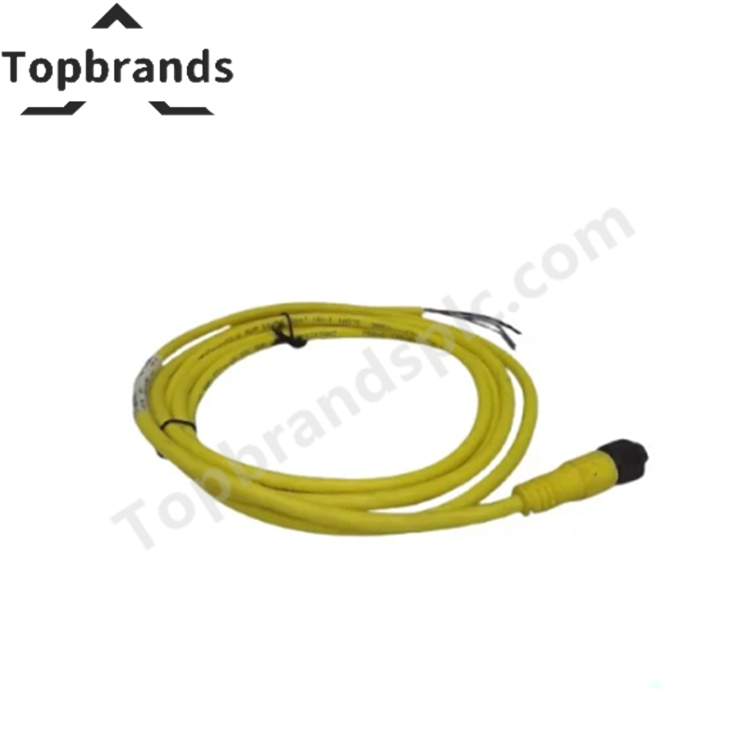

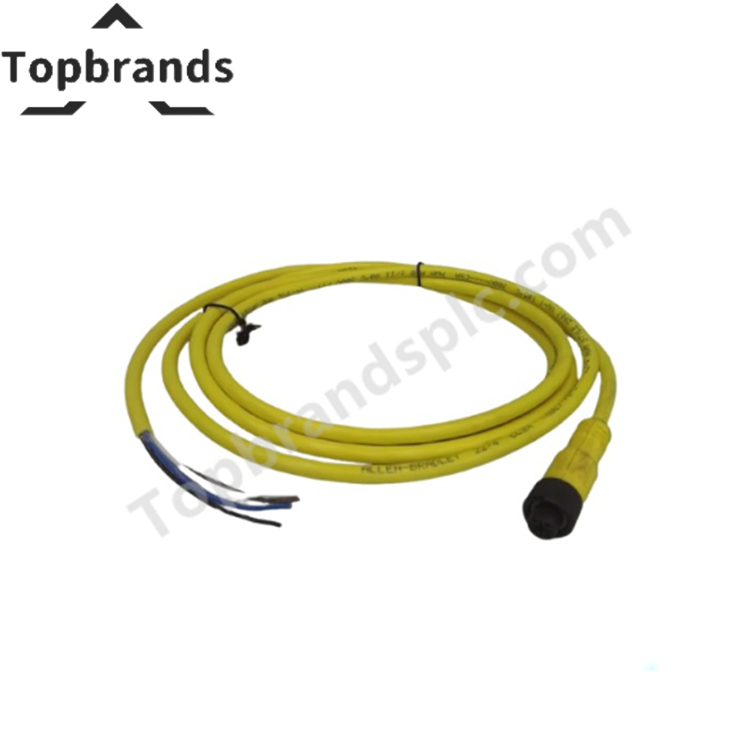

Конфигуриран за свързване на сигнали и захранване между сензори и контролери в системи за индустриална автоматизация,  Allen-Bradley 889D-F4AC-2 (889D-F4AC DC Micro кабел) осигурява директна електрическа връзка между полеви устройства с M12 интерфейс и крайните точки на системата за управление. Сглобката включва прав женски DC Micro конектор в единия край и свободни проводници в противоположния край за индивидуално полево окабеляване.

Хардуерни спецификации

Определена свързаност на полеви устройства

889D-F4AC-2 е предназначен за точка-точка свързване на сензори, индуктивни превключватели, фотоелектрически устройства и други полеви инструменти, използващи M12 DC Micro интерфейси. Четирипроводната конфигурация поддържа разпределение на захранването и предаване на дискретни сигнали между полеви устройства и входни модули на PLC.

Неекранираната конструкция на кабела е подходяща за промишлени приложения с общо предназначение, при които допълнително екраниране не се изисква от условията на инсталацията. Цветовото кодиране на проводниците по IEC улеснява свързването на място и подмяната на устройства.

Конфигурацията със свободни проводници позволява директно свързване към клемни блокове, разпределени I/O модули, контролни шкафове и полеви съединителни точки, без да е необходим допълнителен конектор.

Съвместимост с фърмуер и интеграция в мрежа

Като пасивен компонент за свързване, 889D-F4AC-2 не зависи от версии на фърмуера или от съвместимост със специфичен протоколен софтуер. Кабелът функционира като средство за физическа връзка и може да се използва с промишлени устройства Allen-Bradley и на трети страни, оборудвани със съвместими M12 електрически интерфейси.

Архитектурата на M12 конектора поддържа бърз монтаж, подмяна при техническо обслужване и стандартизирани практики за полево окабеляване в разпределени системи за автоматизация.

Често задавани въпроси

В: Каква конфигурация на конекторите предлага 889D-F4AC-2?
О: Кабелът включва прав 4-пинов женски M12 конектор в единия край и свободни проводници в противоположния край.

В: Екраниран ли е кабелът?
О: Не. 889D-F4AC-2 е специфициран като неекранирана кабелна сглобка.

В: Какви са електрическите номинални стойности на кабела?
О: Кабелът е с номинален ток 4 A и максимално номинално напрежение 250 VAC или 300 VDC.

Указания за полеви монтаж

• Проверете съвместимостта на разпределението на пиновете, преди да свържете полевите устройства.

• По възможност осигурете отделяне на проводниците от силови кабели за двигатели и задвижвания.

• Затегнете докрай съединителната гайка M12, за да осигурите надеждно механично фиксиране.

• Защитете връзките на свободните проводници с подходящи клемни блокове или кабелни принадлежности за монтаж в корпус.

• Избягвайте прекомерно огъване на кабела близо до корпуса на конектора.

• Преди подаване на захранване към полевите вериги потвърдете идентификацията на проводниците чрез цветовия код IEC.

• Периодично проверявайте обвивката на кабела за протриване, порязвания или повреди от околната среда.
