Fuji Electric

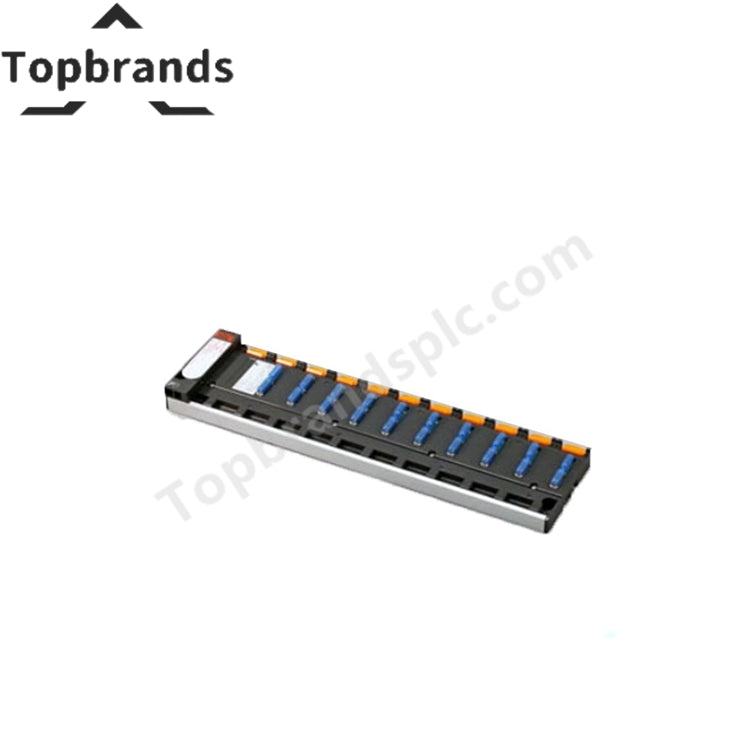

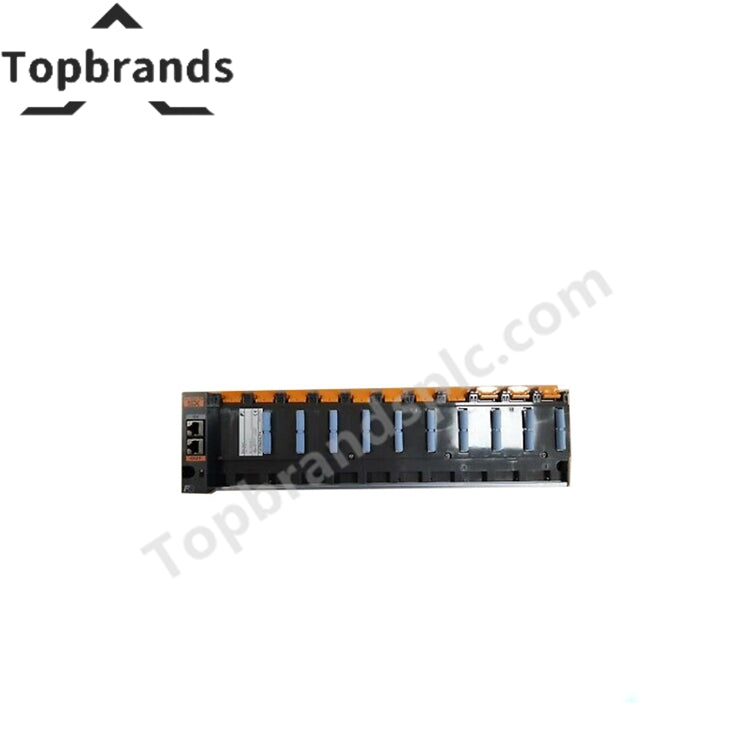

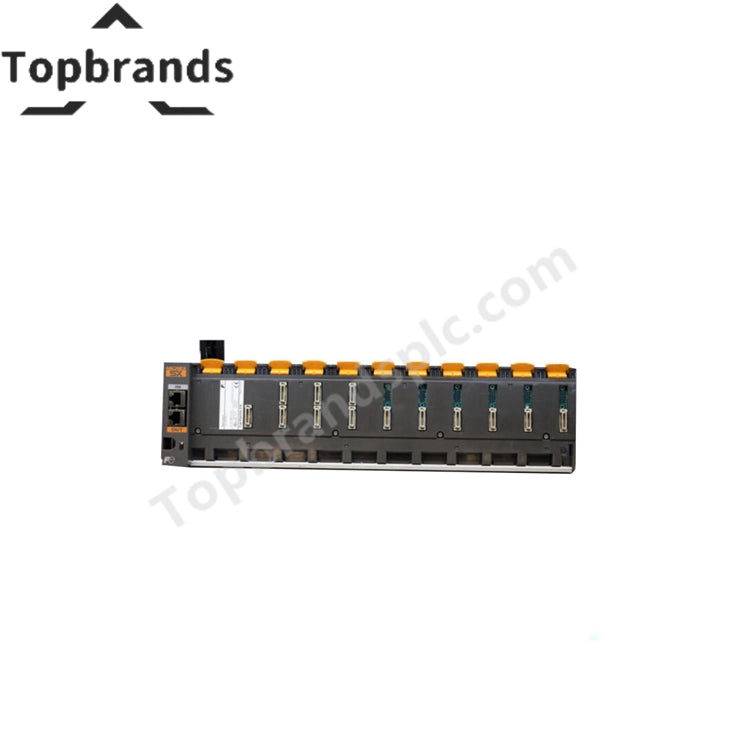

FUJI Electric NP1BS-11 шаси на базова платка

SKU NP1BS-11

  • Part Number:

    NP1BS-11

  • Manufacturer:

    Fuji Electric

  • Condition:

    Brand New & in Stock

  • Product Type:

    Шаси на базовата платка

  • Origin:

    Japan

  • Shipping Detail:

    Fedex and UPS etc

  • Warranty:

    12 months

Често питайте Together

100% Genuine Stock, 24/7 Service

Inquiry

Базово шаси FUJI Electric NP1BS-11

Предназначено за свързване на модули и комуникация по вътрешната шина в PLC системи FUJI Electric,  FUJI Electric NP1BS-11 (базово шаси NP1BS-11 ) осигурява механичната монтажна платформа и вътрешната шинна структура, необходими за интегриране на CPU, захранващ и I/O модули. Шасито поддържа до девет функционални модула, позволява конфигурации с няколко CPU и разпределя захранването и комуникационните сигнали в рамките на инсталираната системна архитектура.

Хардуерни спецификации

Параметър Спецификация
Модел NP1BS-11
Марка FUJI Electric
Тип продукт Базово шаси
Тип базова платка Стандартна базова платка
Произход Япония
Размери 413 mm x 105 mm x 31 mm
Тегло Прибл. 0,72 kg
Работна температура -10 deg C до +55 deg C
Температура на съхранение -25 deg C до +70 deg C
Работна влажност 10% до 95% RH
Консумация на енергия Вътрешна консумация на ток <= 60 mA
Номинално захранващо напрежение 24 VDC
Максимално входно напрежение 30 VDC
Номинален ток 2,1 A
Максимален ток през системата 5 A
Общ брой слотове 11
Капацитет за функционални модули До 9 модула (без захранването)
Слотове за CPU шина 3
Метод на монтаж Конфигурация с монтаж на шаси в рак

Комуникация по задната платка и мащабиране на I/O плътността

NP1BS-11 служи като централна хардуерна платформа за инсталиране на модули и комуникация по вътрешната шина. Архитектурата на шасито осигурява специализирани ресурси на процесорната шина и поддържа конфигурации с няколко CPU в рамките на обща система за управление.

С единадесет физически слота и поддръжка на до девет функционални модула в допълнение към позицията за захранването, шасито позволява разширяване на локалните I/O, комуникационните интерфейси и процесорните ресурси, като същевременно запазва единна структура на задната платка.

Често задавани въпроси

В: Колко модула могат да бъдат инсталирани на NP1BS-11?
О: Шасито разполага с общо 11 слота и поддържа до 9 функционални модула, без захранващия модул.

В: Поддържа ли шасито няколко CPU?
О: Да. Предоставените спецификации посочват три слота за процесорната шина за системни конфигурации с няколко CPU.

В: NP1BS-11 активен модул за управление ли е?
О: Не. Устройството функционира като базово шаси, което разпределя захранването и комуникацията по задната платка към инсталираните модули.

Указания за монтаж на място

  • Инсталирайте шасито върху твърда монтажна повърхност в контролен шкаф.

  • Монтирайте захранващия модул в предназначената позиция от лявата страна.

  • Проверете разпределението на слотовете, преди да поставите CPU и I/O модулите.

  • Уверете се, че всички модули са напълно свързани към конекторите на задната платка.

  • Прокарайте комуникационното и I/O окабеляването отделно от захранващото окабеляване.

  • Проверете заземяването на шасито, преди да подадете захранване към системата.
