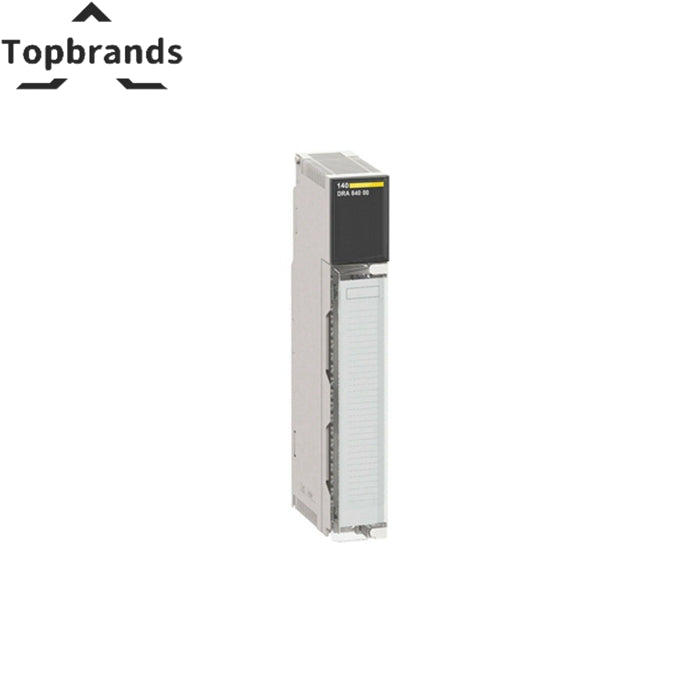

140DRA84000 Schneider Modicon কোয়ান্টাম রিলে বিচ্ছিন্ন আউটপুট মডিউল

স্পেসিফিকেশন

প্রধান

• পণ্যের পরিসর: Modicon কোয়ান্টাম অটোমেশন প্ল্যাটফর্ম
• পণ্য বা উপাদানের ধরন: রিলে আলাদা আউটপুট মডিউল
• বিচ্ছিন্ন আউটপুট নম্বর: 16

পরিপূরক

• যোগাযোগের ধরন এবং রচনা: 1 নং
• যোগাযোগের ফর্ম: ফর্ম A
• বিচ্ছিন্ন আউটপুট ভোল্টেজ:
  • 20...250 V AC
  • 30...150 V DC
  • 5...30 V DC
• অ্যাড্রেসিং প্রয়োজনীয়তা: 1টি আউটপুট শব্দ
• সর্বনিম্ন লোড:
  • 50 mA 20...250 V AC
  • 50 mA 5...30 V DC
• সর্বাধিক লোড বর্তমান:
  • 1 A 250/30 V AC/DC 1/8 hp cos phi = 0.4
  • 1 A 250/30 V AC/DC টাংস্টেন
  • 2 A 250/30 V AC/DC প্রতিরোধী 140 °F (60 °C)
  • 300 mA 30...50 V DC প্রতিরোধী
• Surge Current: 10 A 10 ms ক্যাপাসিটিভ
• VA-তে স্যুইচিং ক্ষমতা: 500 VA প্রতিরোধী
• ইনপুট খোলার সর্বোচ্চ প্রতিক্রিয়া সময়:
  • রাজ্য 0 থেকে রাজ্য 1 এ 10 ms
  • রাজ্য 1 থেকে রাজ্য 0 এ 20 ms৷
• যান্ত্রিক স্থায়িত্ব: 10,000,000 চক্র
• বৈদ্যুতিক স্থায়িত্ব:
  • 100,000 চক্র 100 mA 30...150 V DC L/R = 10 ms
  • 100,000 চক্র 2 A 30 V DC প্রতিরোধী
  • 100,000 চক্র 30...150 V DC ইন্টারপোজিং রিলে
  • 100,000 চক্র 300 mA 30...150 V DC প্রতিরোধী
  • 200,000 চক্র 2 A 250 V AC প্রতিরোধী
  • 50,000 চক্র 500 mA 30...150 V DC প্রতিরোধী
• আউটপুট ওভারভোল্টেজ সুরক্ষা: varistor দ্বারা অভ্যন্তরীণ, 275 V
• চ্যানেলগুলির মধ্যে বিচ্ছিন্নতা: 1 মিনিটের জন্য 1780 Vrms AC
• চ্যানেল এবং বাসের মধ্যে বিচ্ছিন্নতা:
  • 1780 Vrms AC 1 মিনিটের জন্য
  • 1 মিনিটের জন্য 2500 V DC
• পাওয়ার ডিসিপেশন: 5.5 W + (0.5 x বিন্দুর সংখ্যা চালু)

স্থানীয় সংকেত

• বাস যোগাযোগ বর্তমান (সক্রিয়): 1 LED (সবুজ)
• বাহ্যিক ত্রুটি সনাক্ত করা হয়েছে (F): 1 LED (লাল)
• ইনপুট স্থিতি: 16 এলইডি (সবুজ)
• বাসের বর্তমান প্রয়োজন: 1100 mA

মডিউল বিন্যাস

• স্ট্যান্ডার্ড

নেট ওজন

• 0.90 পাউন্ড (0.41 কেজি)

পরিবেশ

• পণ্য সার্টিফিকেশন:
  • এফএম ক্লাস 1 বিভাগ 2
  • সি-টিক
  • গেস্ট
  • ABS
• মানদণ্ড:
  • ইউএল 508
  • CSA C22.2 নং 142
• ইলেক্ট্রোস্ট্যাটিক স্রাব প্রতিরোধ:
  • 4 kV যোগাযোগ IEC 801-2
  • 8 কেভি অন এয়ার আইইসি 801-2
• ইলেক্ট্রোম্যাগনেটিক ফিল্ডের প্রতিরোধ: 9.1 V/m (10 V/m) 80…2000 MHz IEC 801-3
• অপারেশনের জন্য পরিবেষ্টিত বায়ুর তাপমাত্রা: 32…140 °F (0…60 °C)
• স্টোরেজের জন্য পরিবেষ্টিত বায়ুর তাপমাত্রা: -40…185 °F (-40…85 °C)
• আপেক্ষিক আর্দ্রতা: 95% ঘনীভবন ছাড়াই
• অপারেটিং উচ্চতা: <= 16404.2 ফুট (5000 মি)

অর্ডার এবং শিপিং বিশদ

• বিভাগ: US1PC2118155
• ডিসকাউন্ট সময়সূচী: PC21
• জিটিআইএন: 3595861127074
• প্রত্যাবর্তনযোগ্যতা: হ্যাঁ
• উৎপত্তি দেশ: CN

প্যাকিং ইউনিট

• প্যাকেজ 1 ইউনিটের ধরন: PCE
• প্যাকেজ 1 এ ইউনিটের সংখ্যা: 1
• প্যাকেজ 1 উচ্চতা: 6.4 ইঞ্চি (16.3 সেমি)
• প্যাকেজ 1 প্রস্থ: 1.8 ইঞ্চি (4.5 সেমি)
• প্যাকেজ 1 দৈর্ঘ্য: 12.3 ইঞ্চি (31.2 সেমি)
• প্যাকেজ 1 ওজন: 19.2 oz (545 গ্রাম)
