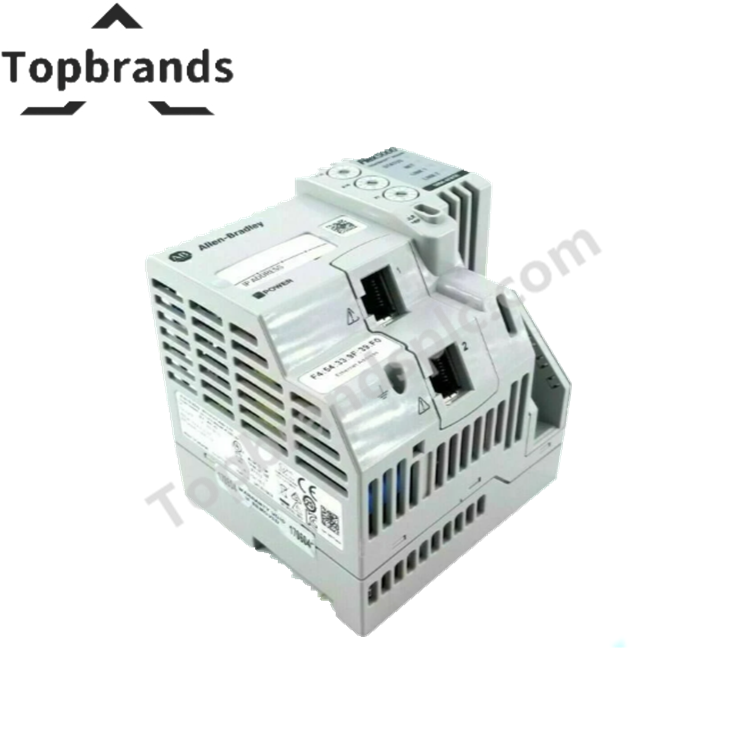

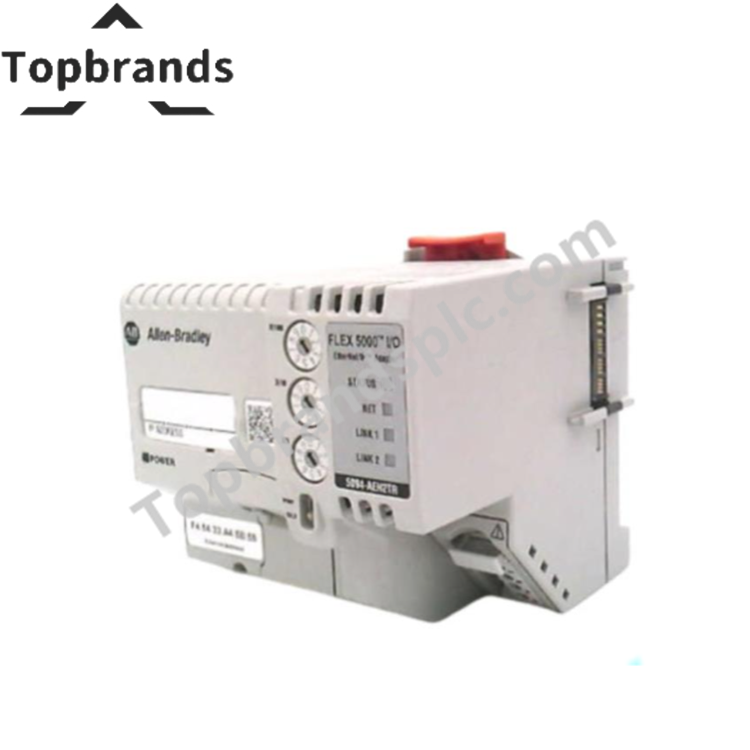

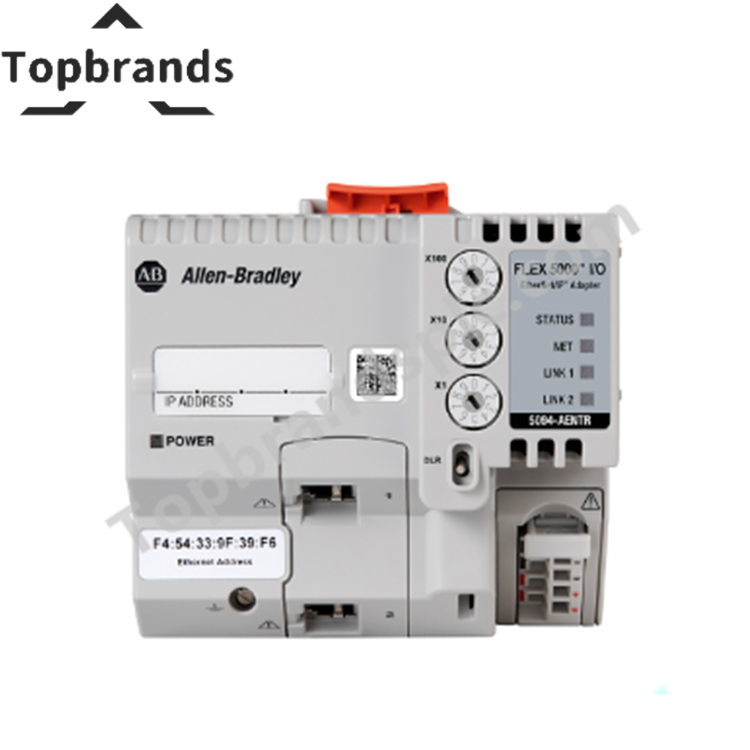

Allen-Bradley 5094-AENTR 2-Port EtherNet/IP-Adaptermodul

Der Allen-Bradley 5094-AENTR (5094-AENTR 2-Port-EtherNet/IP-Adaptermodul) ist für die Kommunikation verteilter E/A in EtherNet/IP-Netzwerken konfiguriert und ermöglicht die direkte physische Verbindung sowie die Verbindung auf Netzwerkebene zwischen FLEX 5000-E/A-Modulen und Logix-basierten Steuerungssystemen. Der Adapter unterstützt zwei Ethernet-Ports, Device Level Ring (DLR), Parallel Redundancy Protocol (PRP) und eine schnelle Backplane-Kommunikation für deterministische industrielle Ethernet-Umgebungen.

Hardwarespezifikationen

Deterministische Netzwerkintegration mit EtherNet/IP

Der 5094-AENTR verfügt über zwei Ethernet-Schnittstellen und einen Backplane-Kommunikationskanal mit 1 Gbps für die Verbindung mit verteilten FLEX 5000-E/A-Baugruppen. Die Unterstützung von Device Level Ring (DLR) und Parallel Redundancy Protocol (PRP) ermöglicht Netzwerkarchitekturen, die Kommunikationsunterbrechungen bei Medien- oder Gerätefehlern minimieren sollen.

Der Adapter unterstützt die automatische Aushandlung von Netzwerkgeschwindigkeiten mit 10 Mbps, 100 Mbps und 1 Gbps und gewährleistet dabei die EtherNet/IP-Kommunikation zwischen Feld-E/A-Modulen und Logix-Steuerungen. IP-Adressen können über Hardware-Drehschalter oder netzwerkbasierte DHCP- und BOOTP-Dienste zugewiesen werden.

Häufig gestellte Fragen

F: Wie viele FLEX 5000-E/A-Module können an einen Adapter angeschlossen werden?
A: Ein einzelner 5094-AENTR-Adapter unterstützt bis zu acht FLEX 5000-E/A-Module.

F: Unterstützt der Adapter den Austausch von E/A-Modulen im laufenden Betrieb?
A: Ja. Das Modul unterstützt RIUP (Entfernen und Einsetzen unter Spannung) für E/A-Module, die rechts neben dem Adapter installiert sind. Dieser Vorgang darf nicht in als gefährlich eingestuften Bereichen durchgeführt werden.

F: Welche Methoden zur Netzwerkredundanz werden unterstützt?
A: Der Adapter unterstützt die Netzwerkarchitekturen Device Level Ring (DLR) und Parallel Redundancy Protocol (PRP) sowie Linien- und Sterntopologien.

Richtlinien für die Installation vor Ort

• Montieren Sie den Adapter auf einer ordnungsgemäß geerdeten DIN-Schiene in einem industriellen Schaltschrank.

• Installieren Sie den Adapter gemäß der Systemarchitektur an der äußersten linken Position der FLEX 5000-E/A-Baugruppe.

• Bringen Sie nach dem letzten E/A-Modul der Baugruppe die erforderliche Endkappe an.

• Stellen Sie sicher, dass die Versorgungsspannung innerhalb des angegebenen Betriebsbereichs von 18-32 VDC bleibt.

• Verlegen Sie Ethernet-Kabel getrennt von Motorstrom- und Hochstromleitungen.

• Verwenden Sie industrietaugliche Ethernet-Kabel und sichern Sie die RJ45-Stecker ordnungsgemäß.

• Prüfen Sie die DLR- oder PRP-Konfigurationseinstellungen, bevor Sie redundante Netzwerksysteme in Betrieb nehmen.

• Überprüfen Sie nach dem Start den Ethernet-Verbindungsstatus, die Adapterdiagnose und die Kommunikation mit der Steuerung.

• Führen Sie RIUP-Vorgänge nicht in Gefahrenbereichen durch, die als explosionsgefährdete Atmosphären eingestuft sind.
