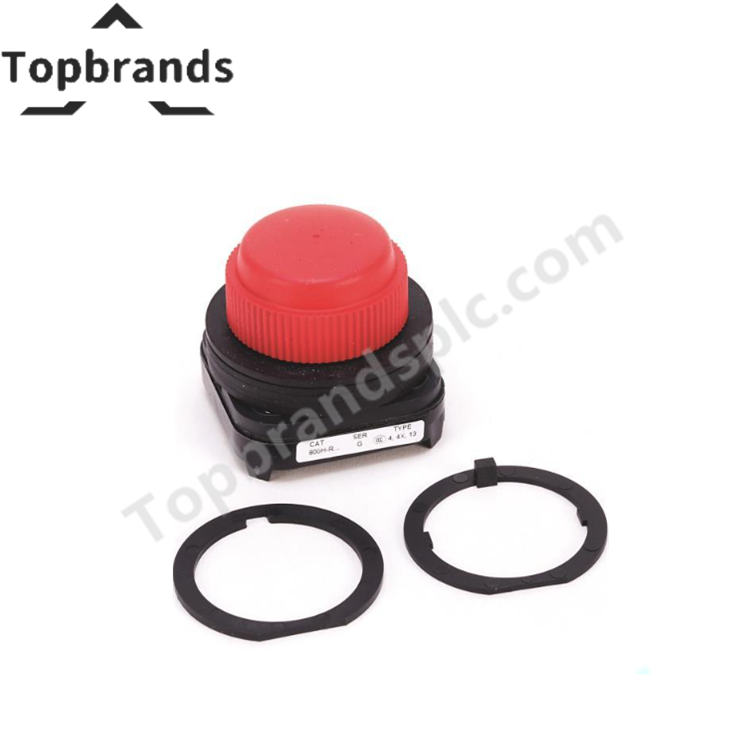

Allen-Bradley 800H-R2AP-Drucktaster

Der für die manuelle Befehlsauslösung in industriellen Schaltschränken und Bedienerstationen konfigurierte Allen-Bradley 800H-R2AP (800H-R2AP-Drucktaster) ermöglicht eine direkte elektromechanische Schaltung über einen tastenden Betätigungsmechanismus und eine gekapselte Kontakteinheit. Das Gerät ist für die Schalttafelmontage mit 30,5 mm ausgelegt und unterstützt diskrete Steuerfunktionen wie Start, Stopp, Rücksetzen, Quittieren und Verriegelungsfunktionen.

Hardwarespezifikationen

Integration in deterministische Steuerkreise

Der 800H-R2AP ist für die direkte Integration in SPS-, relaisbasierte und verteilte Leitsystemarchitekturen vorgesehen. Der tastende Mechanismus mit Federrückstellung ermöglicht eine vorübergehende Betätigung und kehrt automatisch in seine Normalstellung zurück, sobald die Kraft des Bedieners wegfällt.

Die Kombination aus einem Schließer und einem Öffner ermöglicht die Umsetzung diskreter Steuerungsabläufe, Motorsteuerungsfunktionen, Schaltungen zur Alarmquittierung und Anwendungen mit Freigabelogik. Die gekapselte Kontakteinheit 800T-XAP eignet sich für die Installation in Umgebungen, in denen Feuchtigkeit, Schwebstoffe oder aggressive Reinigungsverfahren auftreten können.

Häufig gestellte Fragen

F: Welche Kontaktanordnung wird mit dem 800H-R2AP geliefert?
A: Das Gerät verfügt über einen Schließerkontakt (1 Schließer) und einen Öffnerkontakt (1 Öffner).

F: Ist der Drucktaster rastend oder tastend?
A: Der Betätiger ist tastend und verwendet einen Mechanismus mit Federrückstellung, der ihn nach dem Loslassen in seine Normalstellung zurückführt.

F: Kann das Gerät in explosionsgefährdeten Bereichen installiert werden?
A: Ja. Bei Verwendung mit der angegebenen gekapselten Schaltereinheit eignet sich das Gerät für Anwendungen der Class I Division 2 und Zone 2.

• Verwenden Sie eine standardmäßige Montageöffnung mit 30,5 mm gemäß den Installationsvorgaben für das Bedienelement.
• Stellen Sie vor der Installation in Bereichen mit Reinigungs- oder Abspritzvorgängen sicher, dass die Dichtungskomponenten ordnungsgemäß ineinandergreifen.
• Ziehen Sie die Klemmen der Feldverdrahtung mit dem vorgegebenen Drehmoment von 0,7 N m bis 0,9 N m an.
• Verwenden Sie Leiter im unterstützten Bereich von 18 AWG bis 14 AWG.
• Führen Sie Steuerleitungen nach Möglichkeit getrennt von Starkstromkabeln.
• Überprüfen Sie bei der Inbetriebnahme die ordnungsgemäße Funktion sowohl der Schließer- als auch der Öffnerkontakte.
• Prüfen Sie bei Wartungsarbeiten regelmäßig die Betätigerbewegung, Dichtungselemente und den festen Sitz der Klemmen.
