InquiryRedundantes I/O-Chassis Honeywell FC-IOCHAS-0001R

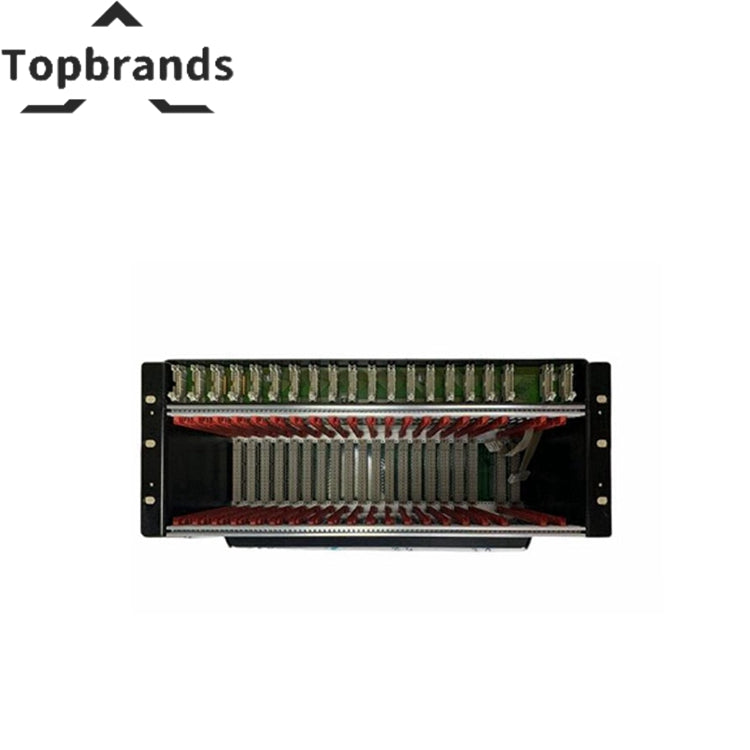

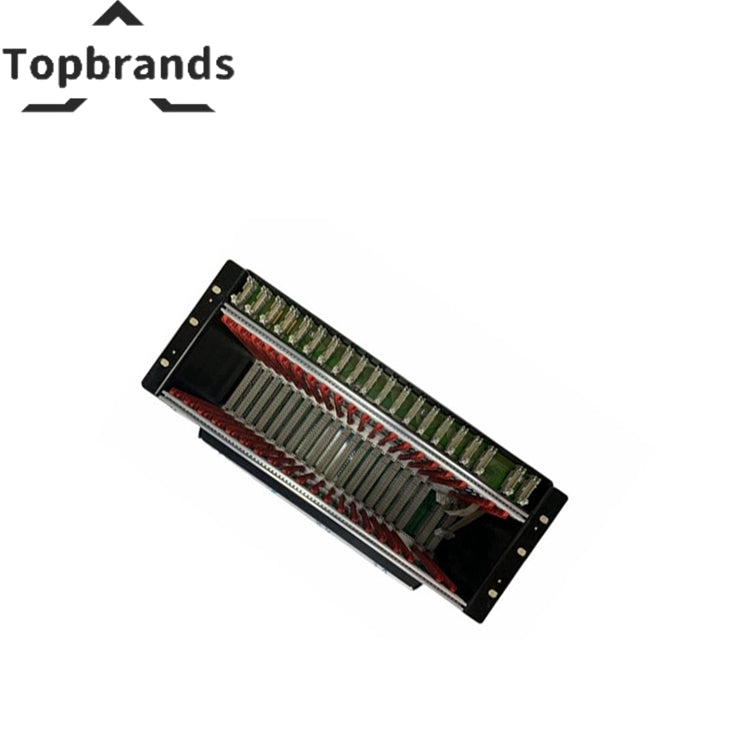

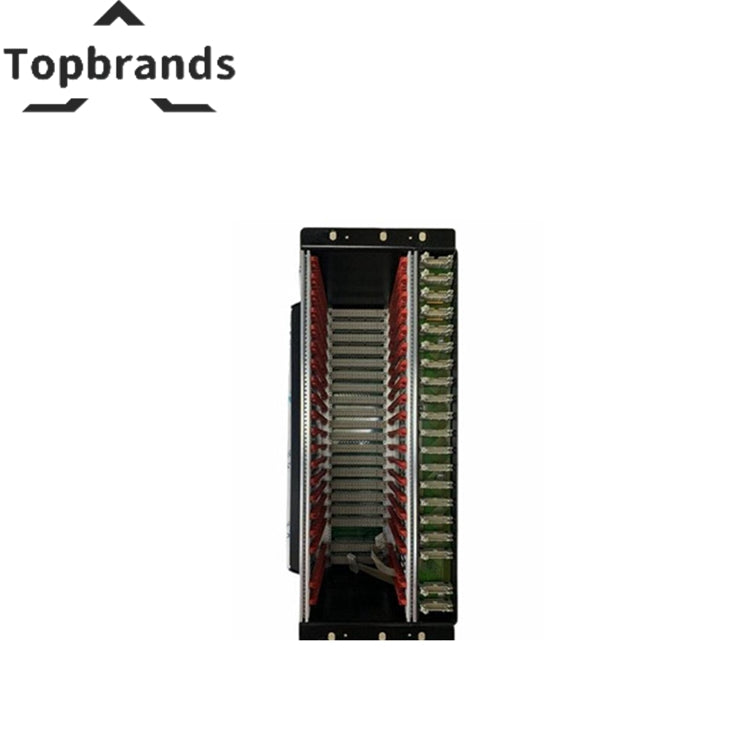

Das Honeywell FC-IOCHAS-0001R, auch als redundantes I/O-Chassis FC-IOCHAS katalogisiert, dient als 19-Zoll-Rackmount-Gehäuse für die modulare Eingangs-/Ausgangsintegration in Honeywell Safety Manager Dual-Bus-Backplane-Systemen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | FC-IOCHAS-0001R |
| Marke | Honeywell |
| Herkunft | Honeywell Safety Manager-Systeme |
| Gewicht | ~8,5 kg (18,7 lbs) |
| Gewicht | Höhe: 44,5 mm + 133,4 mm + 44,5 mm (insgesamt 4 HE), Breite: 482,6 mm (19 Zoll), Tiefe: 280 mm (11 Zoll) |
| Betriebstemperatur | -40 °C bis +70 °C (-40 °F bis +158 °F) |
| Stromversorgung | Primäre 24-VDC-Versorgung |
| Leistungsaufnahme der Logik | 5V-1-Schiene: 35 mA (Steckplatz 20), 5V-2-Schiene: 35 mA (Steckplatz 21) |
| Steckplatzarchitektur | 21 Steckplätze, jeweils 4 TE breit |
| I/O-Kapazität | Bis zu 18 I/O-Module (9 redundante Paare) |
| Steuerungserweiterungen | In den Steckplätzen 20 und 21 befinden sich IO-0001-Erweiterungsmodule |
| Nicht verwendeter Steckplatz | Steckplatz 19 bleibt konstruktionsbedingt leer |
| Schnittstellenprotokoll | Honeywell Safety Manager Dual-Bus-Backplane |
Kanal-zu-Kanal-Isolierung
Das Chassis FC-IOCHAS-0001R gewährleistet eine Kanal-zu-Kanal-Isolierung zwischen redundanten Modulpaaren. Dieses Design verhindert die Ausbreitung elektrischer Störungen und gewährleistet ein deterministisches Umschaltverhalten. Die redundante Steckplatzarchitektur (1–18) ermöglicht den Betrieb gepaarter Module in 2oo2-Konfigurationen, während Erweiterungsmodule in den Steckplätzen 20 und 21 die synchronisierte Kommunikation über die Dual-Bus-Backplane aufrechterhalten.
Häufig gestellte Fragen
F: Wie viele I/O-Module können installiert werden? A: Bis zu 18 Module, angeordnet als 9 redundante Paare über die Steckplätze 1–18.
F: Warum wird Steckplatz 19 nicht verwendet? A: Steckplatz 19 ist konstruktionsbedingt reserviert, um den Abstand und die Busintegrität zu gewährleisten.
F: Welche Betriebsspannung wird empfohlen? A: Das Chassis benötigt eine primäre 24-VDC-Versorgung mit 5-VDC-Logikschienen für die Erweiterungsmodule.
Richtlinien für die Installation vor Ort
- Sicher in 19-Zoll-Racks montieren; pro Chassis 4 HE vorsehen.
- Stellen Sie sicher, dass die Erweiterungsmodule für eine ordnungsgemäße Redundanz in den Steckplätzen 20 und 21 installiert sind.
- Halten Sie Hochspannungsleitungen und Logikkabel voneinander getrennt.
- Überprüfen Sie die durchgängige Erdung der Schirmungsebenen, um EMI zu minimieren.
- Bestätigen Sie, dass die Umgebungsbedingungen innerhalb von -40 °C bis +70 °C bleiben.
- Führen Sie vor dem Einschalten eine Steckplatzvalidierung durch, um eine korrekte Modulzuordnung sicherzustellen.
-
