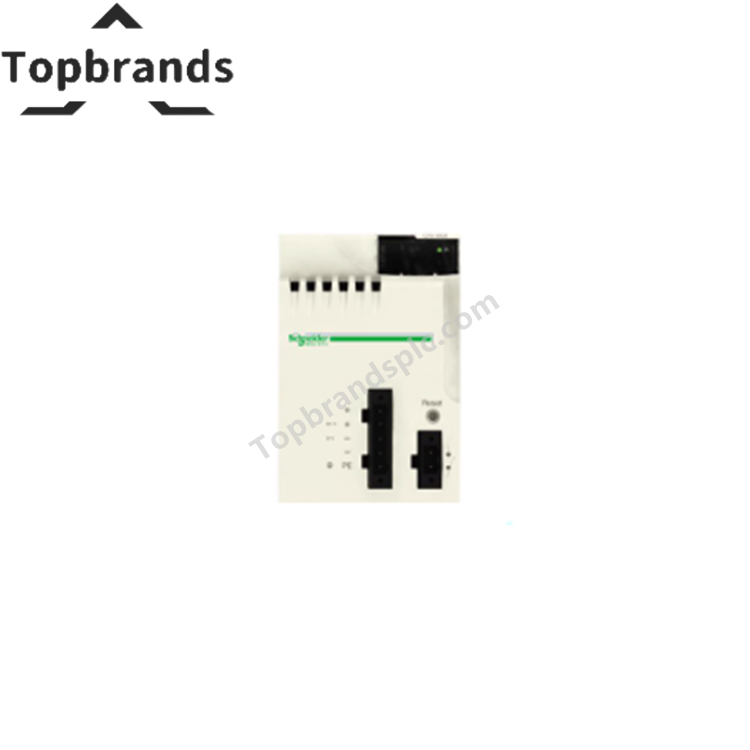

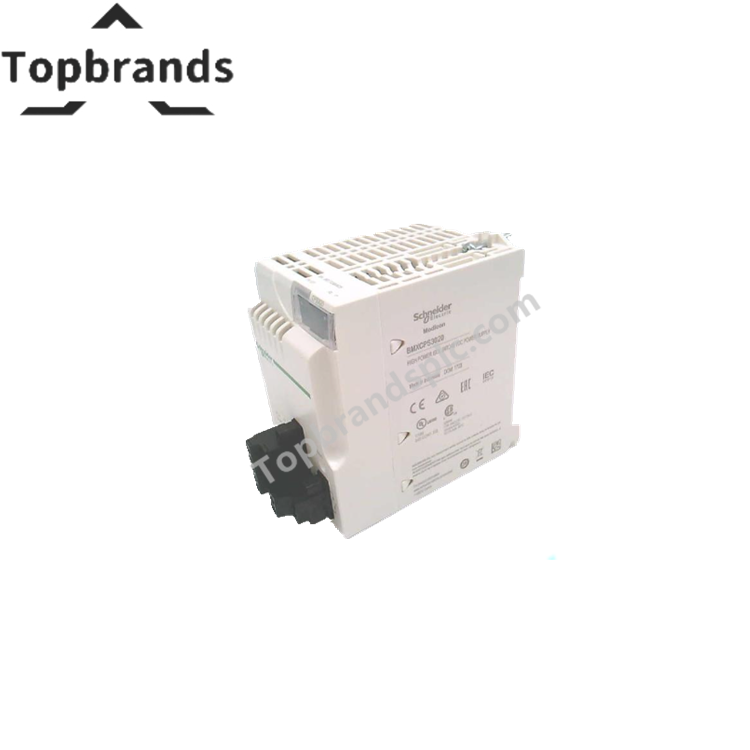

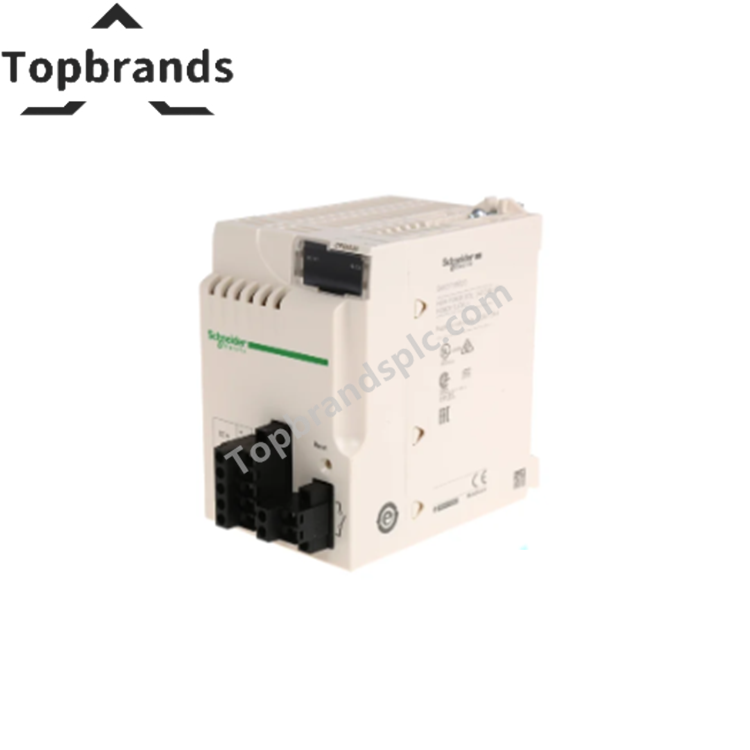

Schneider BMXCPS3500 Modicon X80 Stromversorgungsmodul

Produktübersicht

• Produktreihe: Modicon M340 Automatisierungsplattform

• Produkttyp: Stromversorgungsmodul

• Produktkompatibilität: Nicht kompatibel mit BMEXBP..02

• Primärspannung: 100–240 V AC

• Versorgungsschaltungstyp: AC

Ausgangsleistung

• Gesamtnützliche Sekundärleistung: ≤ 36 W

• Sekundäre Stromaufteilung:

• 15 W @ 3,3 V DC – I/O-Modul Logik-Stromversorgung

• 21,6 W @ 24 V DC – Sensor-Stromversorgung

• 31,2 W @ 24 V DC – I/O-Modul Stromversorgung und Prozessor

Elektrische Eigenschaften

• Primärspannungsgrenzen: 85–264 V AC

• Netzfrequenz: 50/60 Hz

• Frequenzgrenzen: 47–63 Hz

• Scheinleistung: 0,07 kVA

• Eingangsstrom:

• 0,52 A @ 240 V

• 1,04 A @ 115 V

• Einschaltstrom:

• ≤ 30 A @ 120 V

• ≤ 60 A @ 240 V

• I²t bei Aktivierung:

• ≤ 1 A²·s @ 120 V

• ≤ 3 A²·s @ 240 V

• It bei Aktivierung:

• ≤ 0,05 A·s @ 120 V

• ≤ 0,07 A·s @ 240 V

Schutzvorrichtungen

• Primärkreis: Interne Sicherung (nicht zugänglich)

• Sekundärkreis:

• Überlastschutz

• Überspannungsschutz

• Kurzschlussschutz

Ausgangsstrom (Sekundärseite)

• 24 V DC Sensorspannungsversorgung: 0,9 A

• 24 V DC I/O-Modul- und Prozessorversorgung: 1,3 A

• 3,3 V DC Logik-Stromversorgung: 4,5 A

Weitere Spezifikationen

• Leistungsaufnahme: ≤ 8,5 W

• Status-LEDs:

• 1 Grün – Rack-Spannung OK

• 1 Grün – Sensorspannung

• Steuerungstyp: RESET-Taste (Kaltstart)

• Elektrische Anschlüsse:

• 1 x 2-poliger Stecker (Alarmrelais)

• 1 x 5-poliger Stecker (Netzzuleitung, PE, 24 V DC Eingang Sensor)

• Isolationswiderstand:

• ≥ 100 MΩ (Primärseite zu Masse / Primärseite zu Sekundärseite)

• Produktgewicht: 0,36 kg

Umweltspezifikationen

• Immunität gegen Mikrounterbrechungen: ≤ 1 ms

• Durchschlagsfestigkeit:

• 1500 V (Primärseite zu Masse / Primärseite zu Ein-/Ausgangs-Stromversorgungen)

• 2300 V (Primärseite zur Sensorstromversorgung)

• 500 V (24 V Sensorsignal zu Masse)

• IP-Schutzart: IP20

• Normen: IEC 61131-2, EN 61131-2

• Lagerungstemperatur: -40 bis +85 °C

• Betriebstemperatur: 0 bis +60 °C

• Relative Luftfeuchtigkeit: 10 % bis 95 % (nicht kondensierend)
