Yokogawa

Yokogawa ADM52-1-Kontaktausgangsmodul

Artikelnummer ADM52-1

  • Part Number:

    ADM52-1

  • Manufacturer:

    Yokogawa

  • Condition:

    Brand New & in Stock

  • Product Type:

    Kontakt-Ausgabemodul

  • Origin:

    Japan

  • Shipping Detail:

    Fedex and UPS etc

  • Warranty:

    12 months

Häufig anfragen Gemeinsam

100% Genuine Stock, 24/7 Service

Inquiry

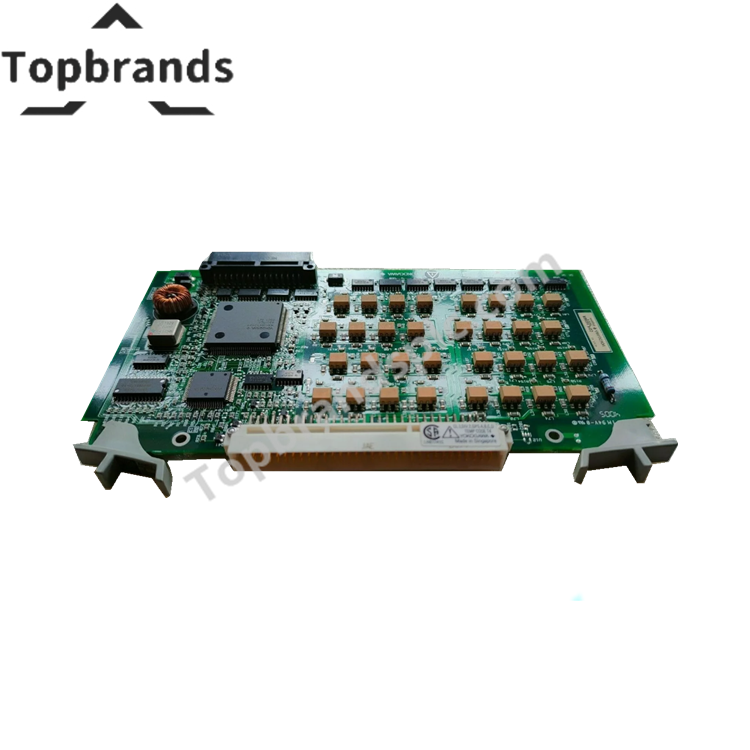

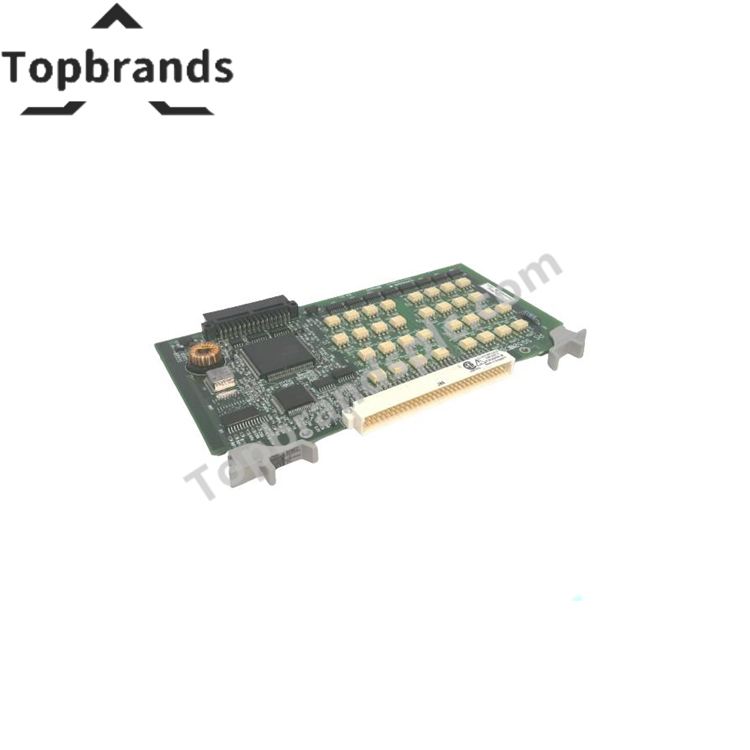

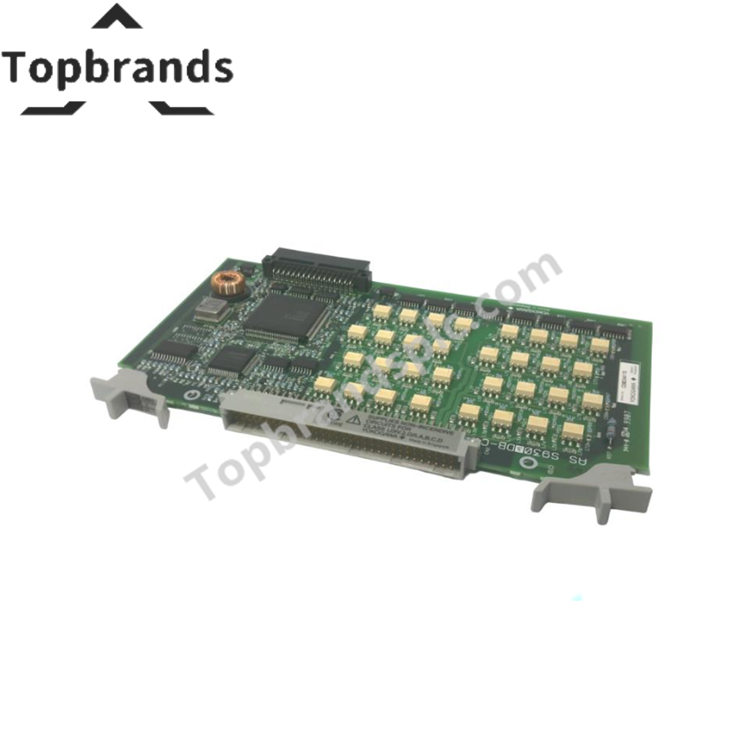

Yokogawa ADM52-1 Kontakt-Ausgangsmodul

Der Yokogawa ADM52-1 ist eine digitale Kontakt-Ausgangs-I/O-Karte für CENTUM VP und verwandte Yokogawa-Steuerungssysteme. Sie stellt galvanisch getrennte, relaisbasierte Ausgänge für die zuverlässige Ansteuerung von Feldgeräten bereit.

Hardwarespezifikationen

Parameter Spezifikation
Modell ADM52-1
Marke Yokogawa
Typ Digitales Kontakt-Ausgangsmodul
Ausgangskanäle 8 galvanisch getrennte Relaisausgänge mit potenzialfreien Kontakten (Form A, Schließer)
Kontaktmaterial Vergoldete Silberlegierung
Nennlastspannung 24 VDC / 110 VAC
Max. Schaltstrom 2 A pro Kanal (ohmsche Last)
Ansprechzeit ≤10 ms
Leistungsaufnahme 5 W über die System-Backplane
Isolation Galvanische Trennung, Spannungsfestigkeit 1500 VAC
Isolationswiderstand ≥500 MΩ bei 100 VDC
Abmessungen 125 mm (B) × 130 mm (H) × 248 mm (T)
Gewicht ~2,0 kg
Betriebstemperatur 0 °C bis +55 °C

Funktionale Highlights

  • Relaisausgänge: 8 potenzialfreie Kontakte Form A (Schließer) für diskrete Schaltvorgänge.
  • Galvanische Trennung: Die Spannungsfestigkeit von 1500 VAC gewährleistet eine sichere Trennung zwischen Logik- und Feldstromkreisen.
  • Schnelle Reaktion: ≤10 ms Schaltzeit für eine deterministische Steuerung.
  • Langlebige Kontakte: Vergoldete Silberlegierung für eine lange Lebensdauer.
  • Systemintegration: Für die Verbindung mit der CENTUM-VP-Backplane ausgelegt.

Richtlinien für die Feldinstallation

  • Montieren Sie das Modul in den vorgesehenen Steckplätzen des Yokogawa-Racks und achten Sie auf einen korrekten Steckverbinderanschluss.
  • Stellen Sie sicher, dass Verdrahtungspolarität und Lastwerte den Spezifikationen 24 VDC / 110 VAC entsprechen.
  • Verwenden Sie für Feldverbindungen geschirmte Kabel und erden Sie die Schirme nur rackseitig.
  • Vermeiden Sie induktive Lasten, sofern keine externen Löschglieder installiert sind.
  • Überprüfen Sie bei der Inbetriebnahme den Isolationswiderstand und die Unversehrtheit der Isolation.
  • Halten Sie die Umgebungstemperatur für einen zuverlässigen Betrieb innerhalb von 0–55 °C.
