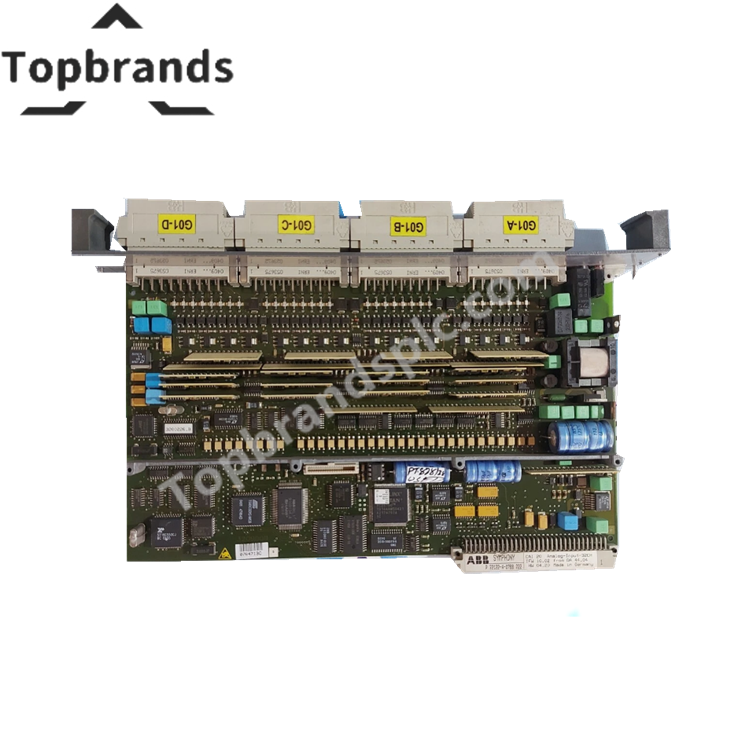

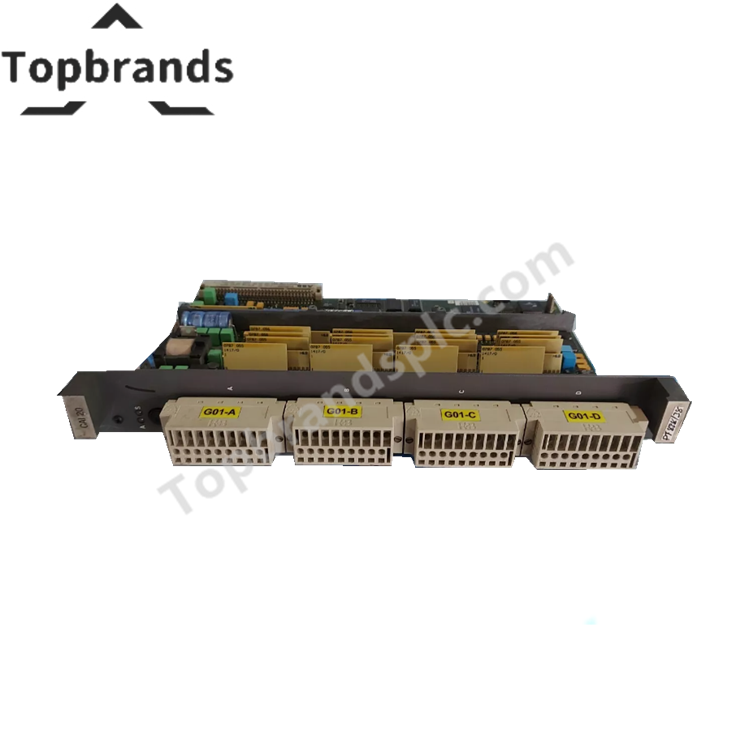

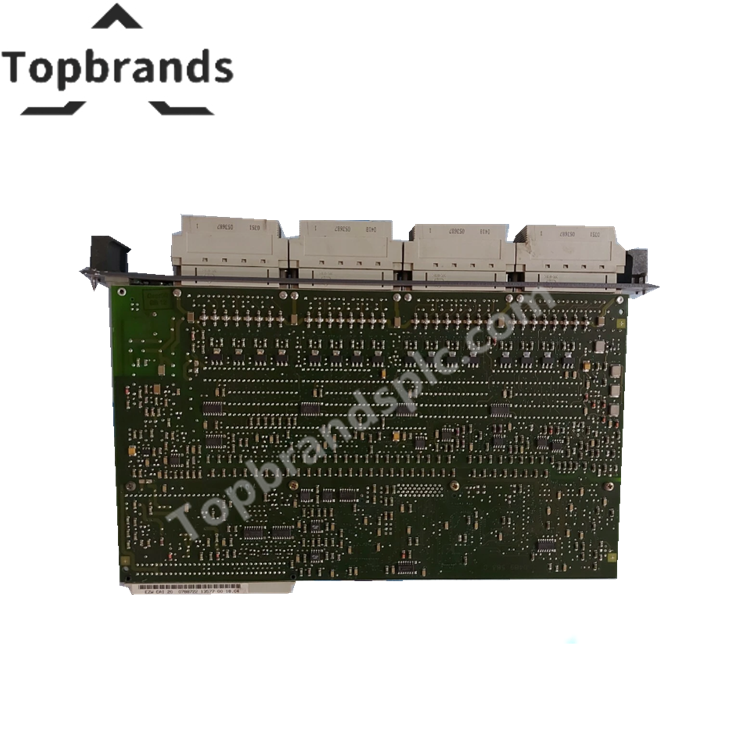

Módulo de Entrada Analógica ABB CAI 20

Descripción

El ABB CAI 20 es un módulo de entrada analógica diseñado para sistemas de automatización industrial. Soporta múltiples configuraciones de entrada, incluyendo señales de corriente y voltaje, lo que lo hace altamente versátil para aplicaciones de control de procesos. El módulo es capaz de operación redundante, asegurando alta fiabilidad en entornos críticos. También cuenta con capacidades de comunicación digital, permitiendo una integración fluida con dispositivos que utilizan el protocolo HART.

Especificaciones

• Número de Canales de Entrada: Hasta 32 entradas analógicas

• Tipos de Señal Soportados:

  • Corriente: 0/4 … 20 mA

  • Voltaje: 0 … 10 V

• Protocolos de Comunicación: HART (Versión 5.0 / 5.1)

• Conversión A/D: Resolución de 12 bits

• Aislamiento de Entrada: Aislamiento eléctrico por grupos

• Fuente de Alimentación: 20 … 33 V DC

• Alimentación para Transmisor: 23V, a prueba de cortocircuitos

• Temperatura de Operación: 0 … 50°C

• Características de Protección: Monitoreo de ruptura de cable y cortocircuito

• Dimensiones: 212mm × 55mm × 350mm

• Peso: 0.76 kg

Características

• Soporta múltiples configuraciones de entrada, incluyendo transmisores de 2 y 4 hilos

• Comunicación HART integrada, que permite el procesamiento digital de señales

• Capacidad de operación redundante, asegurando la fiabilidad del sistema

• Conversión A/D de alta resolución, proporcionando medición precisa de señales

• Funciones de monitoreo integradas, detectando rupturas de cable y cortocircuitos

• Diseño compacto y robusto, adecuado para entornos industriales
