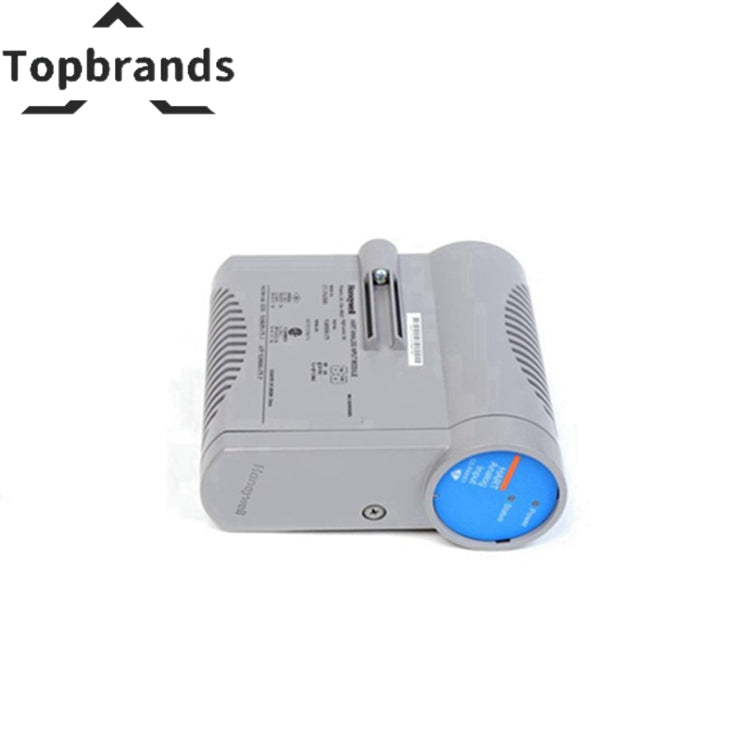

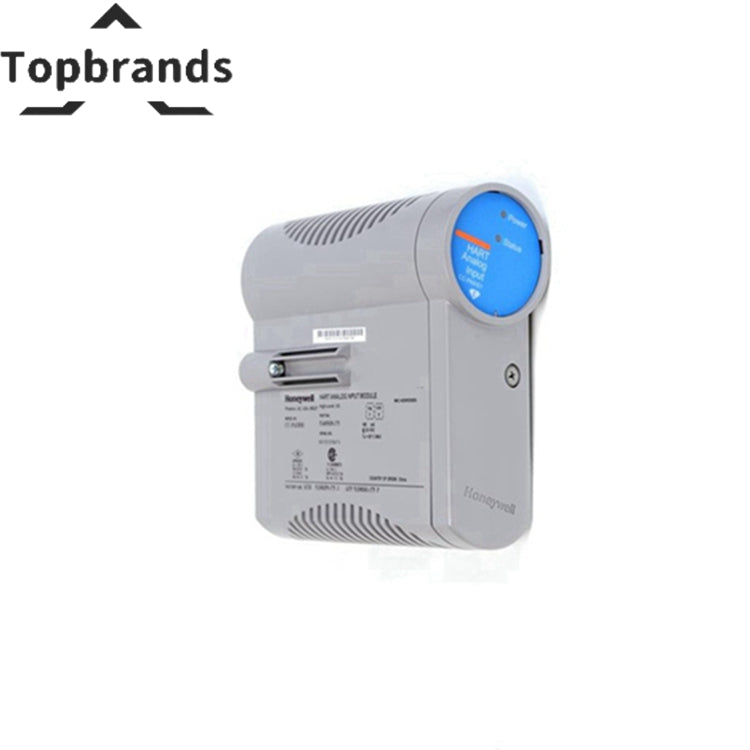

CC-PAIX02 | mielwell | Módulo de entrada analógica de alto nivel

Información del Producto

• Fabricante: Honeywell


• Tipo de Producto: Módulo de Entrada Analógica (AI)


• Modelo: CC-PAIX02

Variantes del Modelo (Modelos IOTA):

• No Redundante: CC-TAIX01, CC-GAIX21, CC-TAID01

• Redundante: CC-TAIX11, CC-GAIX11, CC-TAID11

Especificaciones Técnicas:

• Tipo de Entrada: Voltaje o corriente (transmisores de 2 hilos o autoalimentados)

• Canales de Entrada: 16 (12 de un solo extremo / 4 diferenciales)

• Rango de Entrada: 0–5 V, 1–5 V, 0.4–2 V, 4–20 mA (a través de resistor de 250 Ω)

• Relación de Rechazo de Modo Común (CMRR): 70 dB (DC a 60 Hz, desequilibrio de fuente de 500 Ω)

• Voltaje de Modo Común: –6 V a +5 V pico (DC a 60 Hz)

• Resolución del Convertidor A/D: 16 bits

• Relación de Rechazo de Modo Normal (NMRR): 19 dB a 60 Hz

• Respuesta del Filtro de Modo Normal: RC de un solo polo, –3 dB a 6.5 Hz

• Entrada Máxima de Modo Normal (sin daño): ±30 V (entradas diferenciales)

• Diafonía (DC a 60 Hz): –60 dB (canal a canal)

• Impedancia de Entrada (entradas de voltaje): >10 MΩ (alimentado)

• Tasa de Escaneo de Entrada: 50 ms

• Precisión del Hardware (a CMV = 0 V):

• ±0.075% de escala completa (a 23.5°C ±2°C)

• ±0.15% de escala completa (0°C a 60°C)

• Acondicionamiento de Potencia de Campo para Transmisores: Circuitos limitadores de corriente para interfaz no incendiaria Clase 1, Div 2

Características:

• Autodiagnósticos extensos

• Redundancia opcional

• Suministra potencia de campo no incendiaria

• Escaneo rápido de bucle para control sensible

• Circuitos protegidos individualmente y limitados en corriente (no requiere fusibles)
