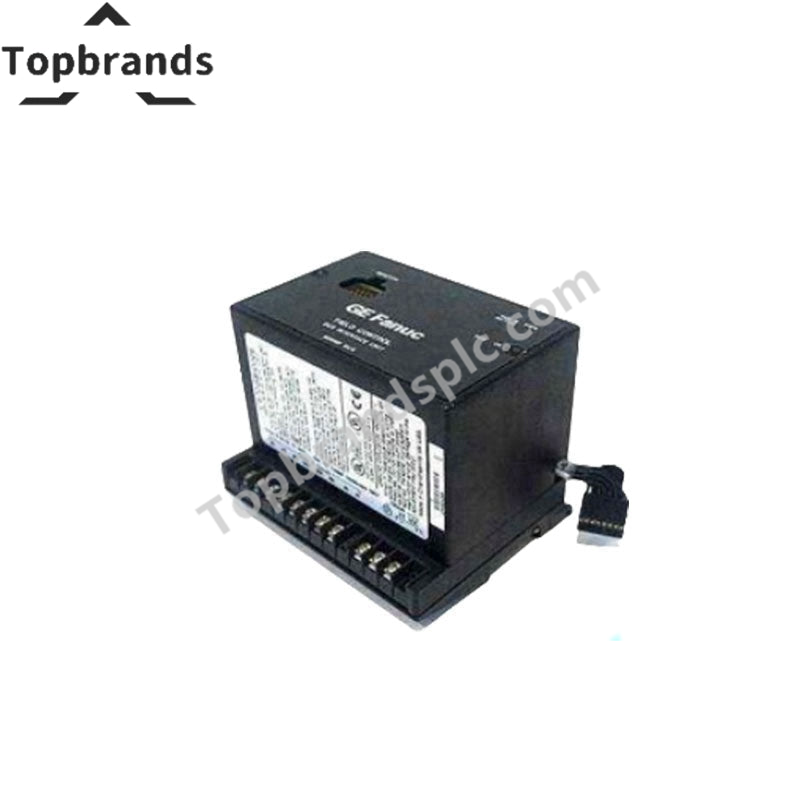

Módulo de Interfaz de Bus Genius GE IC670GBI102

Descripción

El IC670GBI102 sirve como puente entre los módulos de E/S de control de campo y el bus Genius, permitiendo un intercambio eficiente de datos. Cuenta con terminales de tornillo para terminar el bus principal Genius y buses redundantes opcionales, junto con puertos de visualización de 9 pines en forma de D para conexiones de programadores portátiles.

Especificaciones

• Tipo de bus: bus Genius I/O.

• Velocidad de transmisión:

  • 153.6 Kbaud (estándar y extendido).

  • 76.8 Kbaud.

  • 38.4 Kbaud.

• Módulos de E/S Soportados: Aloja hasta 8 E/S de control de campo.

• Fuente de alimentación:

  • 90 a 135 VAC.

  • 105 a 150 VDC.

• Resistencias de Terminación:

  • 75Ω, 100Ω, 120Ω, 150Ω.

• Consumo de energía:

  • 115 VAC: 48 VA máx.

  • 125 VAC: 24 W máx.

• Montaje: Riel DIN (7.5mm x 35mm, acabado conductor).

• Temperatura de Operación: 0°C a 55°C (32°F a 131°F).

Características

• Arquitectura de E/S Distribuida: Permite una comunicación eficiente entre módulos de control de campo y CPUs anfitrionas.

• Transferencia de Datos a Múltiples Velocidades: Soporta varias tasas de baudios para redes flexibles.

• Soporte de Bus Redundante: Mejora la fiabilidad del sistema.

• Topología en Cadena Daisy: Permite la expansión escalable de la red.

• Monitoreo Diagnóstico: Reporta el estado y fallas del sistema.

• Durabilidad Industrial: Diseñado para entornos hostiles.
