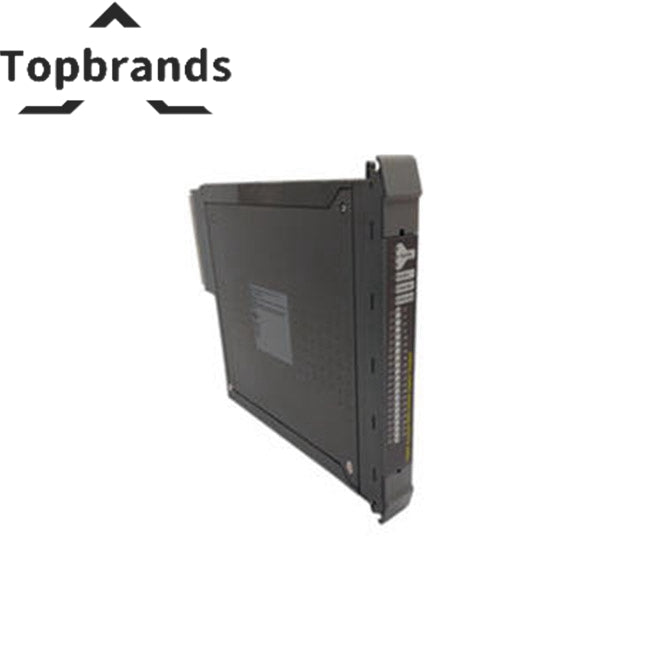

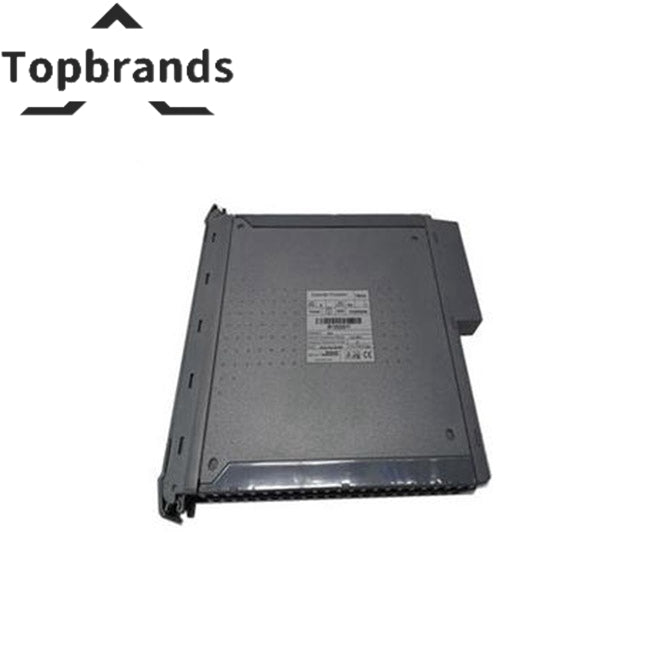

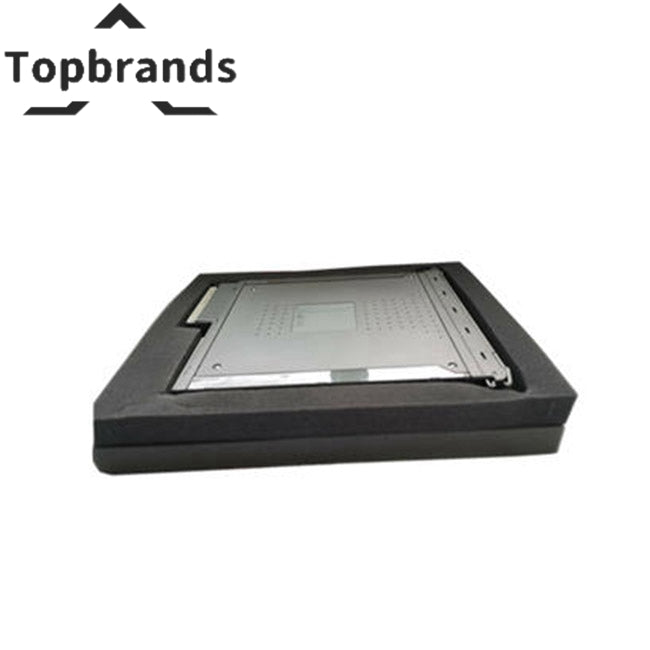

Módulo de entradas analógicas ICS Triplex T9432

El  ICS Triplex T9432, también catalogado como módulo de entradas analógicas  T9432 , funciona como un componente de hardware dedicado para la adquisición de señales de 4 a 20 mA de alta integridad en sistemas instrumentados de seguridad.

Especificaciones del hardware

Redundancia modular triple y aislamiento galvánico

El módulo admite arquitecturas de seguridad Simplex, redundancia modular dual y redundancia modular triple (TMR) 2oo3 para garantizar una alta disponibilidad y una ejecución de procesos tolerante a fallos. Cada uno de los 16 canales de entrada incorpora un aislamiento galvánico de +/-1.5 kV CC para soportar tensiones transitorias de modo común y proteger la lógica interna de seguridad. La monitorización integrada de línea detecta fallos de circuito abierto y cortocircuito entre 0 mA y 3.8 mA o por encima de 22.0 mA, además de admitir comunicaciones digitales HART Command 03 en el rango operativo de 3.8 mA a 22.0 mA sin comprometer la integridad de seguridad.

Preguntas frecuentes

P: ¿Cuáles son los umbrales de fallo de monitorización de línea para los canales de entrada analógica?

R: Los estados de fallo por circuito abierto o corriente baja se activan entre 0 mA y 3.8 mA, mientras que los fallos por sobrepaso de rango o corriente alta se producen por encima de 22.0 mA; el funcionamiento normal está restringido al rango de 3.8 mA a 22.0 mA.

P: ¿El módulo T9432 admite arquitecturas de sistemas redundantes?

R: Sí, el hardware admite configuraciones Simplex, duales y de redundancia modular triple (TMR) para cumplir los requisitos de los sistemas instrumentados de seguridad de alta disponibilidad.

P: ¿Cuál es la resolución de medición y el intervalo de muestreo del módulo?

R: El módulo ofrece una resolución de 15 bits, con un bit menos significativo de 0.98 uA y un intervalo de actualización del muestreo de 6 ms en condiciones de filtro sin ajustar.

Directrices de instalación en campo

• Asegúrese de que la alimentación del chasis esté completamente aislada antes de instalar o retirar el módulo T9432 del plano posterior del bastidor de seguridad.

• Verifique que las temperaturas ambiente de funcionamiento del armario se mantengan dentro del rango especificado de -20 grados C a +60 grados C.

• Termine el cableado de señales de campo utilizando cables de par trenzado apantallados y garantice una puesta a tierra adecuada para minimizar las interferencias electromagnéticas en los 16 canales aislados.

• Confirme la correcta alineación de la ranura del plano posterior y asegure los pestillos de retención para mantener una distribución fiable de la alimentación y rutas de comunicación redundantes.
