TK-OAV081 | mielwell | Módulo de salida analógica

Descripción

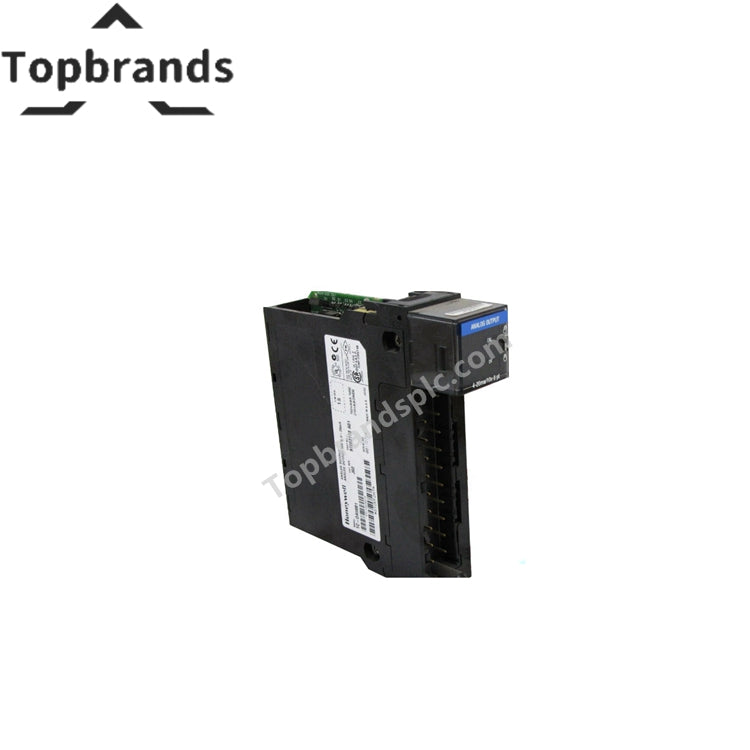

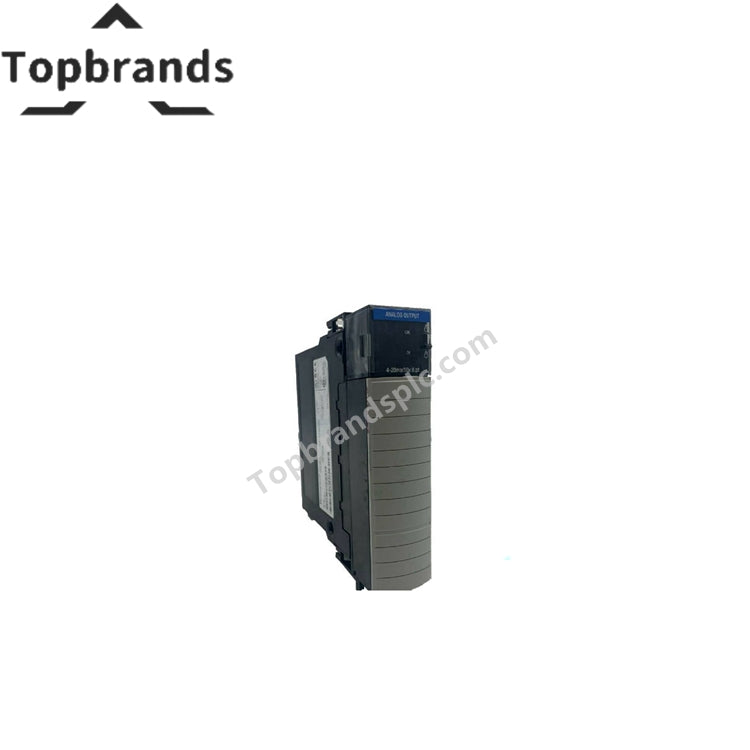

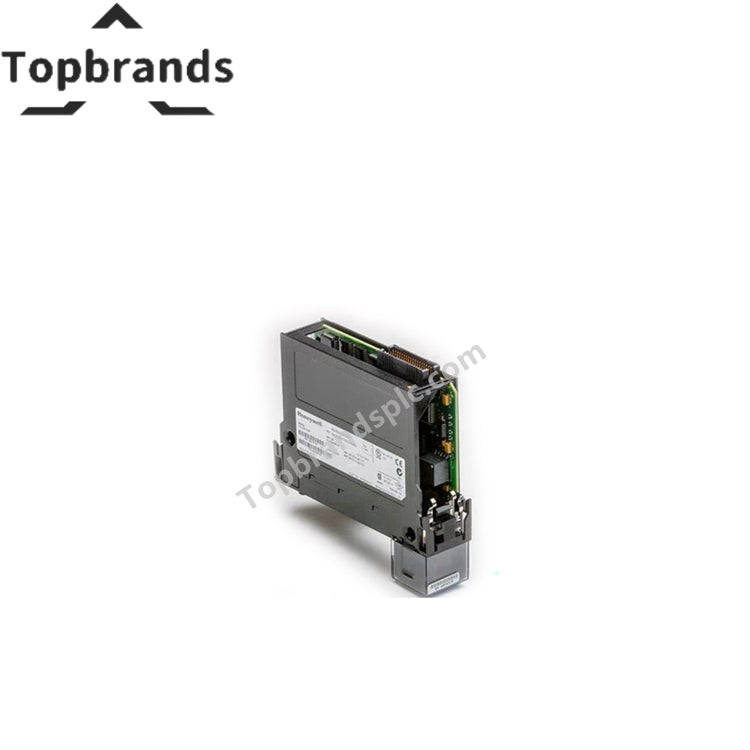

El Honeywell TK-OAV081 es un módulo de salida analógica de 8 puntos diseñado para la generación precisa de señales de corriente y voltaje en sistemas de control de procesos. Ofrece alta precisión, respuesta rápida y protección robusta para aplicaciones de automatización industrial.

Especificaciones

• Tipo de Producto: Salida Analógica, Módulo de Corriente/Voltaje de 8 Puntos
• Número de Puntos: 8 canales
• Rango de Salida de Voltaje: ±10.4 V
• Rango de Salida de Corriente: 0–21 mA
• Resolución de Voltaje: 320 µV por cuenta
• Resolución de Corriente: 650 nA por cuenta
• Protección contra Sobretensión de Salida: 24 VAC/VDC continua a temperatura ambiente
• Protección contra Circuito Abierto y Cortocircuito: Corriente limitada a ≤21 mA
• Capacidad de Conducción: >2000 Ω (Voltaje) | 0–750 Ω (Corriente)
• Precisión Calibrada a 25°C: Mejor que 0.05% del rango
• Inmunidad a RFI: Error <2.0% del rango a 10 V/m, 27–1000 MHz
• Tasa de Actualización del Módulo: 25 ms (todos los canales)
• Tiempo de Estabilización de Salida: <2 ms al 95% del valor final
• Deriva de Offset con la Temperatura: 50 µV/°C (Voltaje) | 100 nA/°C (Corriente)
• Deriva de Ganancia con la Temperatura: 25 ppm/°C (Voltaje) | 50 ppm/°C (Corriente)
• Error del Módulo (Rango Completo de Temperatura): 0.15% (Voltaje) | 0.3% (Corriente)
• Voltaje de Aislamiento: 2550 VDC por 1s (probado)
• Disipación de Potencia: 6.9 W máx.
• Bloques de Terminales de Conexión: TC-TBNH, bloque de terminales de 20 posiciones
• Peso: 0.5 kg

Características

• Alta Precisión: Proporciona salidas de voltaje y corriente precisas con mínima deriva.
• Respuesta Rápida: Tasa de actualización de 25 ms y tiempo de estabilización <2 ms para control dinámico.
• Protección Robusta: Salvaguardas integradas contra sobretensión y cortocircuito.
• Fuerte Capacidad de Conducción: Soporta cargas de voltaje de alta resistencia y dispositivos de bucle de corriente.
• Fiabilidad Industrial: Aislamiento probado a 2550 VDC que garantiza operación segura.
• Integración Compacta: Utiliza bloque de terminales TC-TBNH de 20 posiciones para cableado seguro.
• Diseño Duradero: Diseñado para uso a largo plazo en sistemas de control de procesos Honeywell.
