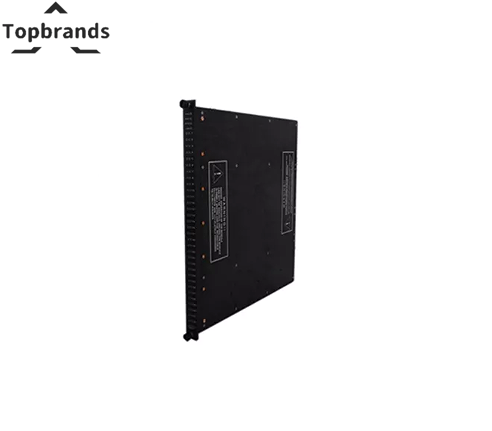

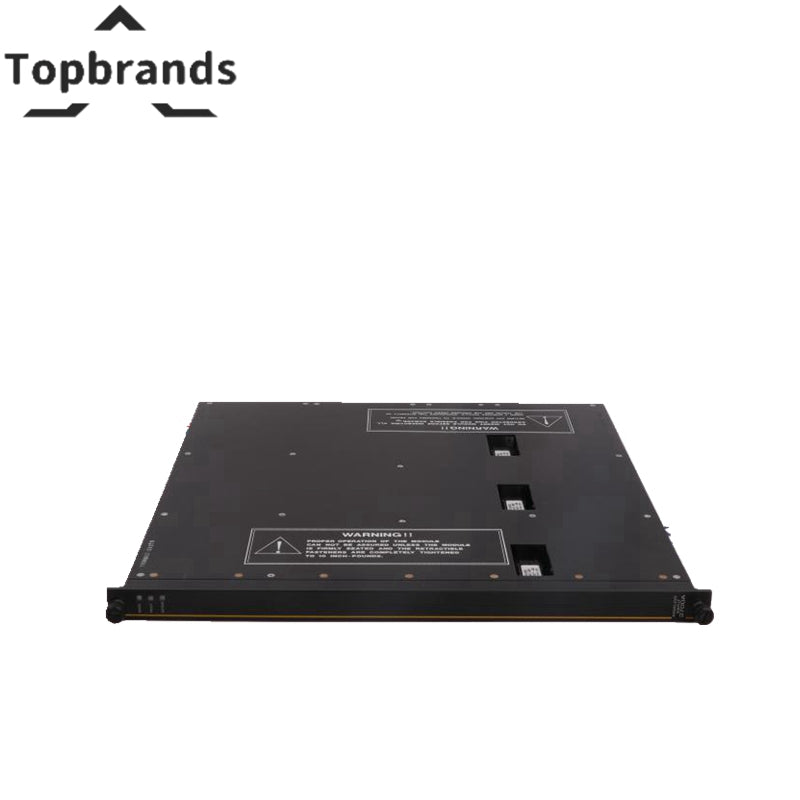

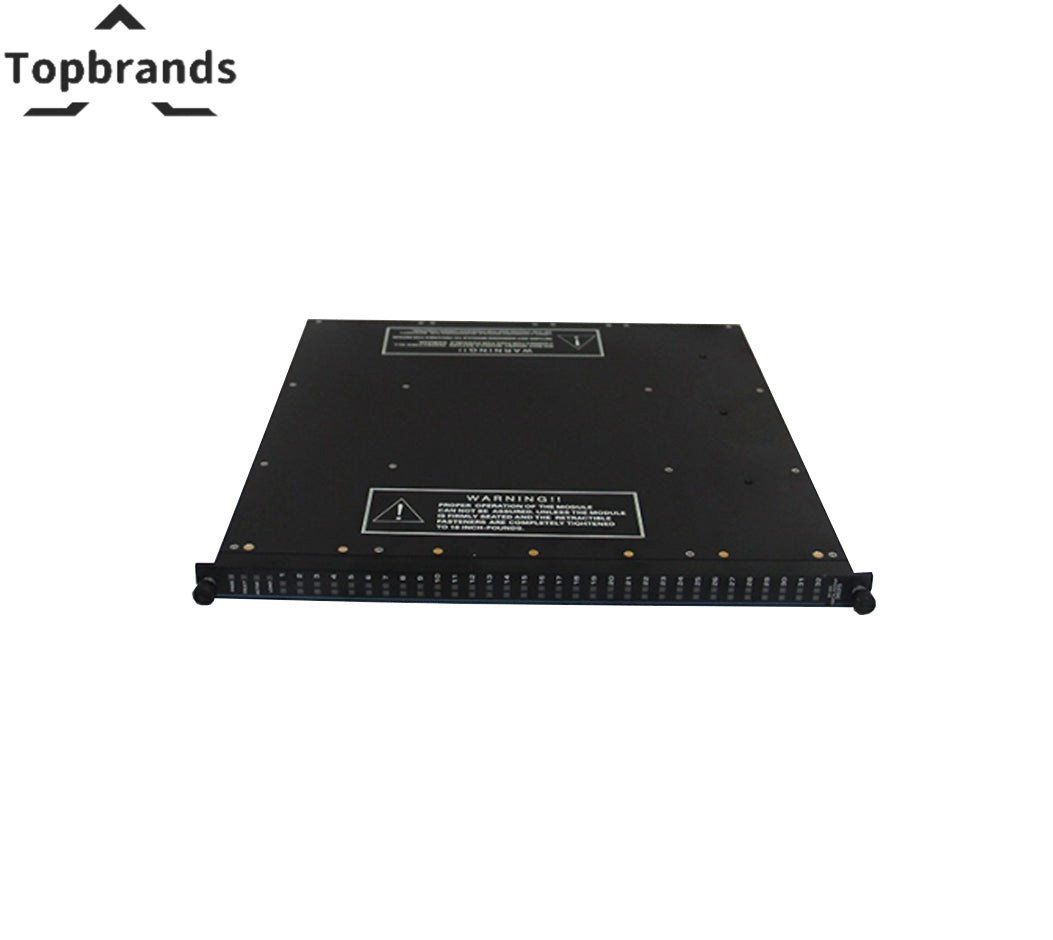

Módulo inteligente mejorado Triconex 4119A

Módulo inteligente mejorado Triconex 4119A

El Triconex 4119A, también catalogado como módulo inteligente mejorado 4119A, funciona como un componente dedicado de interfaz de comunicación y puerto paralelo dentro de las arquitecturas instrumentadas de seguridad TMR de Tricon. Proporciona canales serie y paralelo aislados para el intercambio determinista de datos conforme a una lógica del sistema alineada con SIL.

Especificaciones del hardware

Redundancia modular triple y comportamiento del aislamiento galvánico

El 4119A se integra en la arquitectura de redundancia modular triple (TMR) 2oo3 de Triconex, lo que permite un encaminamiento determinista de las comunicaciones a través de las ramas redundantes del controlador. El aislamiento galvánico, con una capacidad nominal de 500 VCC, evita la propagación entre canales y estabiliza las señales serie/paralelas durante fallos transitorios del sistema. La ejecución a prueba de fallos garantiza un comportamiento predecible de las comunicaciones cuando cualquier rama TMR pasa a un estado degradado, preservando la integridad del sistema alineada con SIL.

Preguntas frecuentes

P: ¿Se puede sustituir el 4119A en caliente durante el funcionamiento? R: Sí. El módulo admite la sustitución en caliente, pero deben seguirse los procedimientos del sistema para evitar transiciones no deseadas de las ramas TMR.

P: ¿La selección del protocolo afecta a la temporización del bus posterior? R: No. La gestión de los protocolos TriStation y Modbus está a cargo de la lógica de comunicación del módulo; la temporización del bus posterior la determina el controlador.

P: ¿Se pueden configurar los niveles de aislamiento de los puertos serie? R: No. El aislamiento de 500 VCC está definido por el hardware y no se puede ajustar.

Directrices para la instalación en campo

• Asegúrese de que el módulo esté correctamente asentado en el chasis Tricon para mantener una alineación estable con el bus posterior.
• Enrute el cableado serie y paralelo lejos de conductores de alta energía para reducir el ruido inducido.
• Mantenga el par de apriete correcto en los elementos de montaje para evitar el desplazamiento de los conectores debido a las vibraciones.
• Evite radios de curvatura reducidos en los cables de comunicación para preservar la integridad de la señal.
• Verifique la continuidad de la puesta a tierra antes de energizar el sistema para mantener el rendimiento del aislamiento.
