IC694TBB132 | GE Fanuc | Doboz típusú sorkapcsok

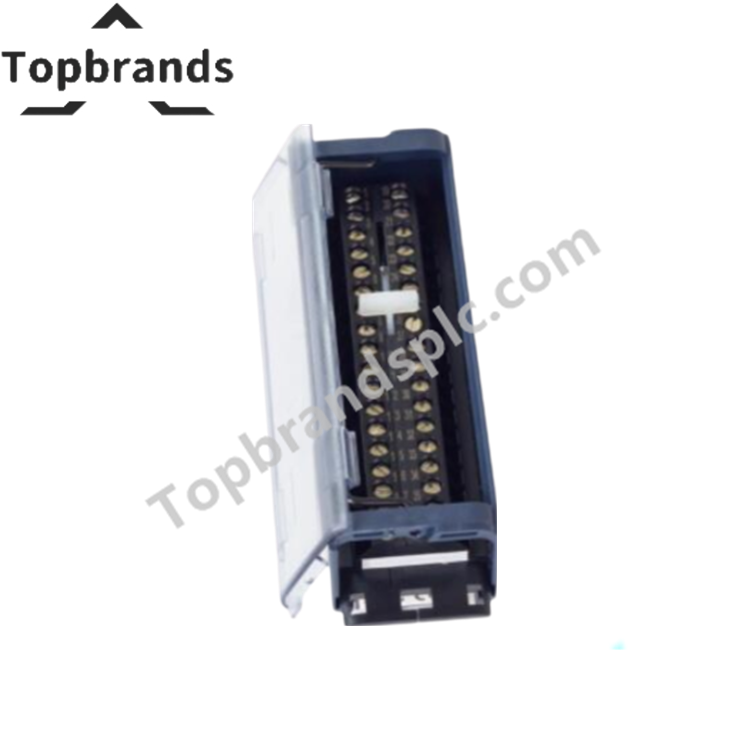

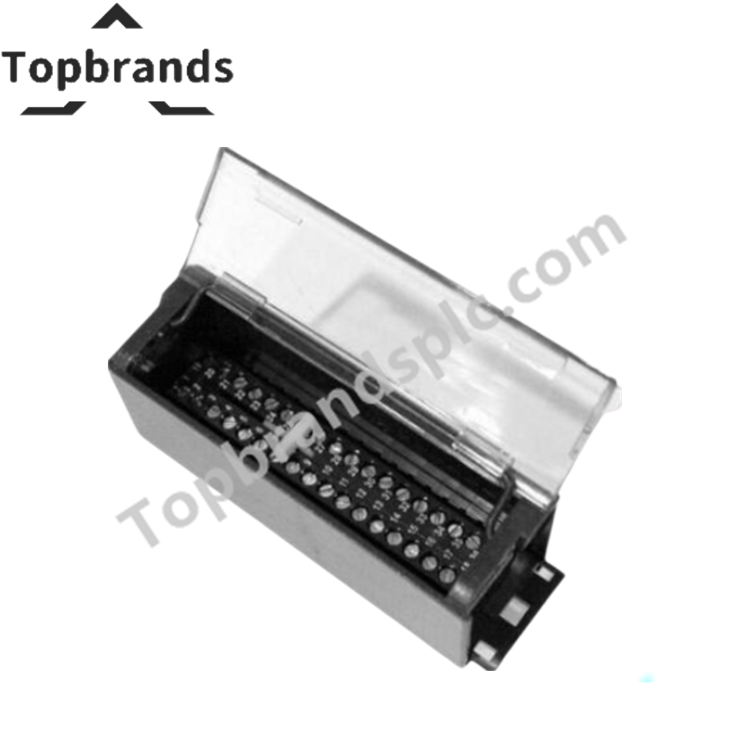

GE Fanuc IC694TBB132 Doboz típusú sorkapocs

A GE Fanuc IC694TBB132, más néven IC694TBB132 sorkapocs, kiterjesztett doboz típusú vezetékezési interfészként szolgál diszkrét és analóg mezői csatlakozásokhoz a GE Fanuc vezérlőplatformokon belül.

Hardver specifikációk

DIN-sínre szerelési stabilitás

A GE Fanuc vezetékezési kiegészítőjeként az IC694TBB132 megfelel az ipari szerelési gyakorlatoknak PLC burkolatok esetén. A kiterjesztett doboz típusú ház stabil rögzítést biztosít DIN-sínre vagy panelre szerelt tartókon, minimalizálva a rezgés miatti meglazulást. A sorkapocs kialakítása csökkenti a vezetékbevezetéseknél fellépő túlfeszültség okozta terhelést, a fedél pedig további védelmet nyújt a véletlen érintkezés ellen a szekrény karbantartása során.

Gyakran Ismételt Kérdések

K: Támogatja az IC694TBB132 a hot-swap funkciót? V: Nem. Passzív sorkapocsként a vezetékezési módosításokat a rendszer áramtalanítása mellett kell végezni a nem kívánt áramkörváltások elkerülése érdekében.

K: Elfogadhatók sodrott vezetékek? V: Igen. A sorkapocs támogatja a tömör és sodrott #14–26 AWG vezetékeket egyaránt.

K: Milyen szorosra kell meghúzni a sorkapocs csavarokat? V: A megadott nyomaték 7 lb-in, hogy megfelelő rögzítést biztosítson anélkül, hogy károsítaná a vezetéket.

Helyszíni telepítési irányelvek

• Tartsa meg a megadott 0,310 in csupaszítási hosszt a teljes vezetékbefogás érdekében.
• Minden sorkapcsot húzzon meg 7 lb-in nyomatékkal a rezgés miatti időszakos érintkezési hibák elkerülése érdekében.
• Használjon érvéghüvelyt finomszálas vezetékekhez, ha a helyszíni előírások engedik.
• Győződjön meg róla, hogy a 13 mm-es fedél teljesen a helyén van, hogy megakadályozza a véletlen érintkezést feszültség alatt álló vezetékekkel.
• Az érkező vezetékeket úgy vezesse, hogy elkerülje a hegyes hajlításokat a sorkapocs bevezető pontjai közelében.
• Ellenőrizze a vezeték keresztmetszetének kompatibilitását, mielőtt bármilyen mezői vezetékezést csatlakoztatna.
