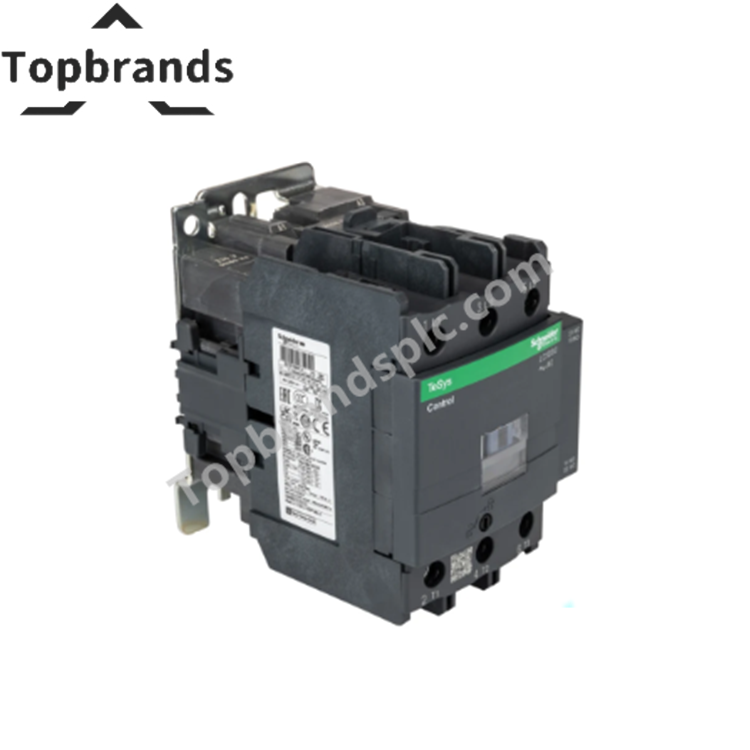

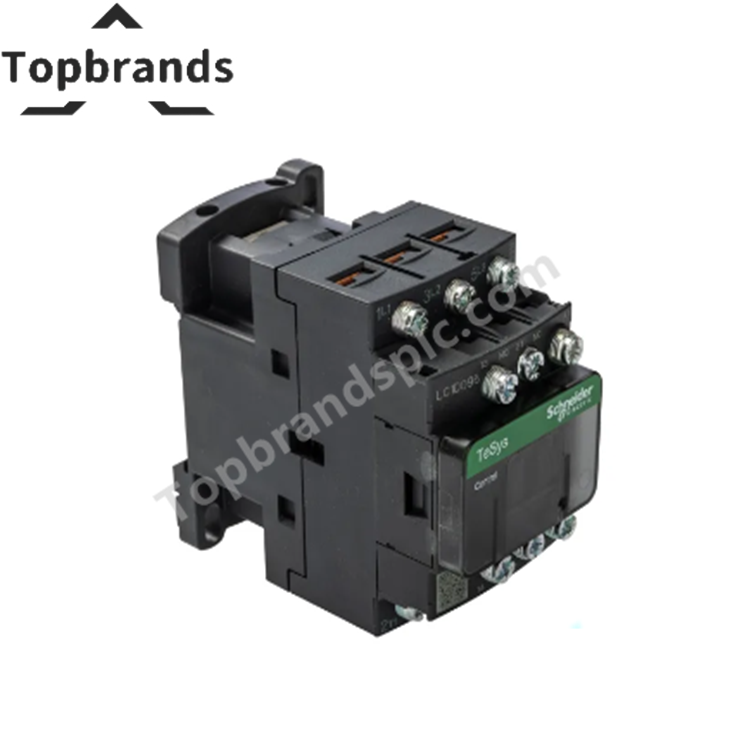

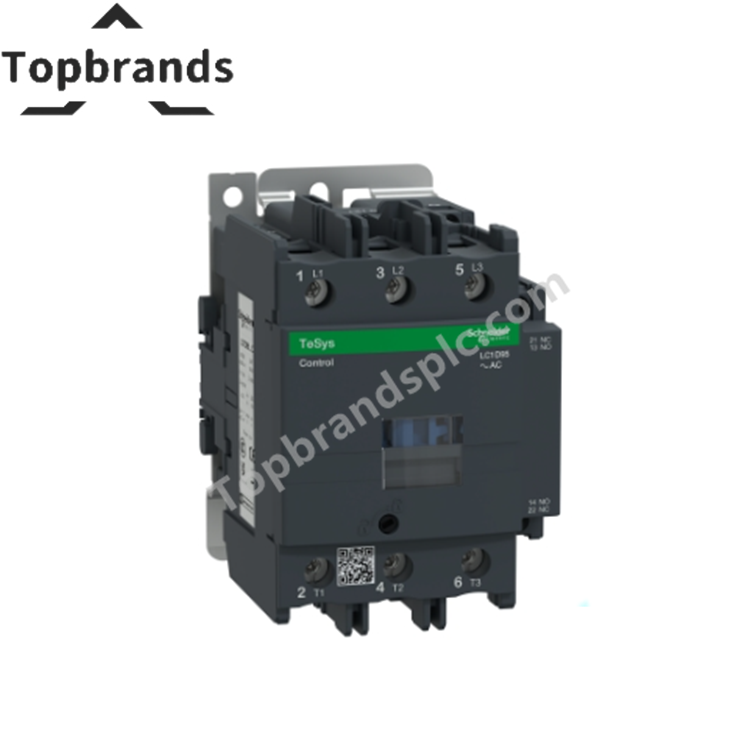

LC1D95M7C | Schneider Electric | TeSys Deca mágneskapcsoló

Termékinformáció

• Termékskála: TeSys Deca

• Terméktípus: Kontaktor

• Rövid név: LC1D

• Alkalmazások: Nem/alacsony induktív terhelések, ellenállás kemencék, AC terhelések teljesítménytényező ≥ 0,95

• Használati kategóriák: AC-1, AC-3, AC-3e, AC-4

• Fázisok: 3P

Elektromos jellemzők

• Névleges üzemi feszültség [Ue]:

• Tápkör: 660 V AC

• Tápkör: ≤ 225 V DC 25–400 Hz

• Névleges üzemi áram [Ie]:

• 125 A ≤ 440 V AC (AC-1 ≤ 60 °C)

• 95 A ≤ 440 V AC (AC-3 ≤ 60 °C)

• 95 A ≤ 440 V AC (AC-3e ≤ 60 °C)

• Vezérlőáramkör feszültsége [Uc]: 220 V AC 50/60 Hz

• Motor teljesítmény (kW):

• 55 kW ≤ 500 V AC (AC-3)

• 45 kW ≤ 1000 V AC (AC-3)

• 45 kW ≤ 415/440 V AC (AC-3)

• 45 kW ≤ 660/690 V AC (AC-3)

• 15 kW ≤ 400 V AC (AC-4)

• … (ugyanazok az értékek AC-3e esetén)

Érintkezők és védelem

• Fő érintkezők: 3 NO

• Kiegészítő érintkezők: 1 NO + 1 NC (mechanikus kapcsolat IEC 60947-5-1 szerint); 1 NC tükörérintkező IEC 60947-4-1 szerint

• Névleges szigetelési feszültség [Ui]: 690 V (IEC 60947-1/-4-1)

• Névleges impulzusállóság [Uimp]: 6 kV

• Hőáram [Ith]: 125 A (teljesítmény); 10 A (jel)

• Rövid idejű terhelhetőség [Icw]:

• 1100 A/1 s

• 800 A/10 s

• 400 A/1 perc (teljesítmény)

• 100 A/1 s (jel)

• Biztosítékok: 200 A gG ≤ 690 V (1. típus), 160 A gG ≤ 690 V (2. típus); 10 A gG jelhez

Teljesítmény

• Mechanikai élettartam: 4 millió ciklus

• Elektromos élettartam: pl. 1,2 millió ciklus 95 A AC-3 ≤ 440 V

• Működési idő: 20–35 ms zárás; 6–20 ms nyitás

• Maximális működési sebesség: 3600 művelet/óra 60 °C-on

Vezérlőáramkör

• Induló teljesítmény: 245 VA 50/60 Hz cos φ 0,75 20 °C-on

• Tartó teljesítmény: 26 VA 50/60 Hz cos φ 0,3 20 °C-on

• Túlfeszültségvédelmi modul: Nincs beépítve

Csatlakozások

• Vezérlőáramkör csavaros kapocs 1–4 mm² (lágy/kemény vezeték)

• Tápkör buszszalag 3×16 mm vagy csatlakozófülek 4–50 mm²

• Megfeszítési nyomaték: Vezérlés 1,2 N·m; Teljesítmény 12 N·m

Környezet

• Szabványok: IEC 60947-1 /-4-1, GB/T 14048.4

• Tanúsítványok: CE, UKCA, CCC

• Védelmi osztály: IP2X (IEC 60529)

• Működési hőmérséklet: –40…60 °C (leértékelés 70 °C-ig)

• Tárolási hőmérséklet: –60…80 °C

• Magasság: 3000 m leértékelés nélkül

• Ütés-/rezgésállóság: IEC 60068 tesztek

• Lángállóság: 850 °C IEC 60695-2-11

Fizikai

• Rögzítés: DIN sín vagy alaplemez

• Méretek (M×Sz×M): 127 × 85 × 130 mm

• Nettó tömeg: 1,588 kg
