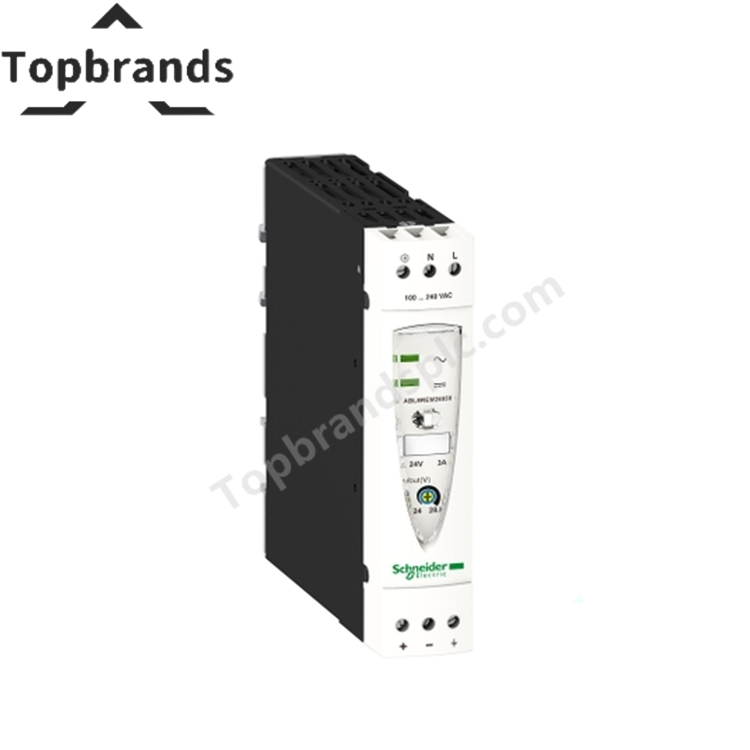

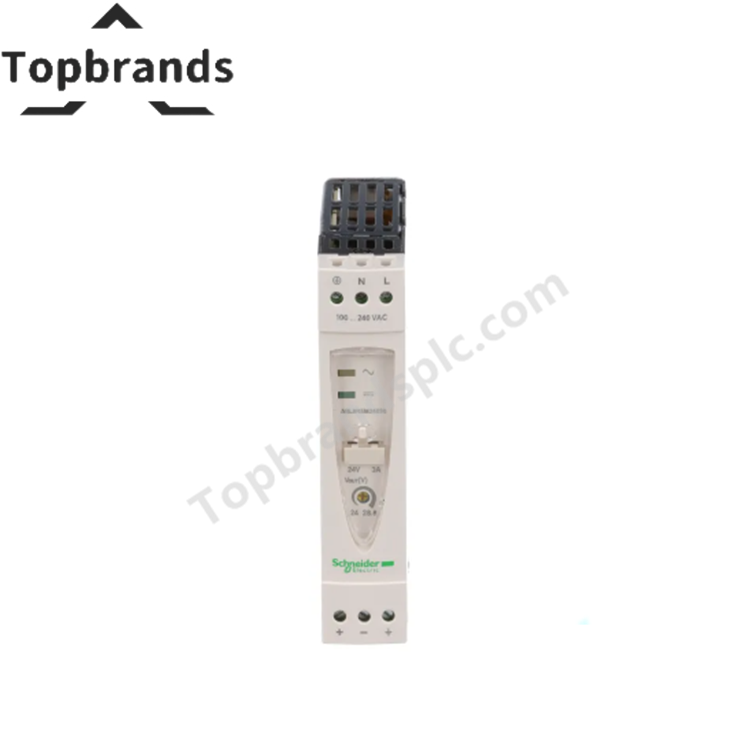

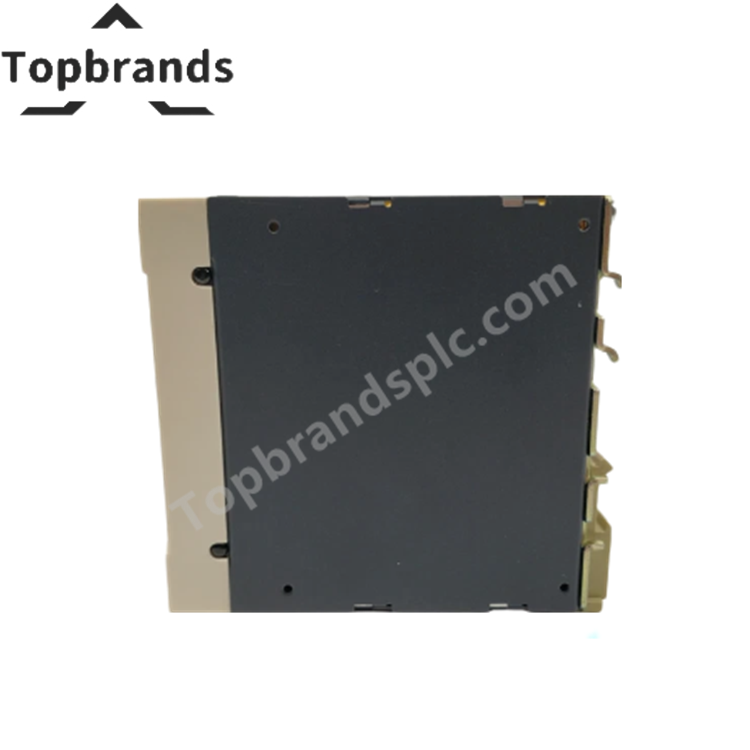

Schneider ABL8REM24030 Էլեկտրամատակարարում

Ապրանքի ակնարկ

• Ապրանքի տեսականի: Modicon Power Supply

• Բաղադրիչի տեսակը: Էլեկտրամատակարարման միավոր

• Էլեկտրամատակարարման տեսակը: Կարգավորված փոխարկիչ ռեժիմ

• Նշված ելքային հզորություն: 72 W

• Ելքային լարում: 24 V DC

• Ելքային հոսանքի հզորություն: 3 A

Էլեկտրական բնութագրեր

• Նոմինալ մուտքային լարում:

  • 100–240 V AC (փուլից-փուլ), տերմինալներ՝ L1–L2

  • 100–240 V AC (միափուլ), տերմինալներ՝ N–L1

  • 110–220 V DC

• Մուտքային լարման տիրույթ:

  • 85–264 V AC

  • 100–250 V DC

• Մուտքային պաշտպանություն: Ներառված ֆյուզ (չփոխարինվող)

• Սկզբնական հոսանք: 30 A

• Էներգիայի գործակից: 0.65 24 V DC-ում

• Արդյունավետություն: 85%

• Էներգիայի կորուստ: 12.7 W

• Ընթացքի սպառում:

  • 0.83 A 240 V AC-ում

  • 1.46 A 100 V AC-ում

• Ելքային լարման կարգավորման տիրույթ: 100–120%

Ելքային պաշտպանության հատկություններ

• Վերաբեռնվածքի պաշտպանություն: Ակտիվանում է 1.1 × գնահատված հոսանքին հասնելիս

• Վերավոլտային պաշտպանություն: Ակտիվանում է, եթե լարումը գերազանցում է 1.5 × նոմինալը

• Կարճ միացման պաշտպանություն: Ավտոմատ վերականգնման ֆունկցիա

• Ենթավոլտային պաշտպանություն: Ակտիվանում է, եթե լարումը իջնում է 0.8 × նոմինալից ցածր

Տերմինալների միակցումներ

• Մուտքային տերմինալներ:

  • 2 × պտուտակով տերմինալներ (0.14–2.5 մմ² / AWG 26–14)

• Մուտքային հողի տերմինալ:

  • 1 × պտուտակով տերմինալ (0.14–2.5 մմ² / AWG 26–14)

• Ելքային տերմինալներ:

  • 2 × պտուտակով տերմինալներ (0.14–2.5 մմ² / AWG 26–14)

• Ելքային հողի տերմինալ:

  • 1 × պտուտակով տերմինալ (0.14–2.5 մմ² / AWG 26–14)

Կարգավիճակի ցուցիչներ

• 1 LED (կանաչ): Ցույց է տալիս ելքային լարման առկայությունը

• 1 LED (նարնջագույն): Ցույց է տալիս մուտքային լարման վիճակը

Մեխանիկական մանրամասներ

• Չափսեր:

  • Խորություն՝ 120 մմ

  • Բարձրություն՝ 120 մմ

  • Լայնություն՝ 27 մմ

• Քաշը: 0.52 կգ

• Ամրացման ընտրանքներ:

  • 35 × 15 մմ սիմետրիկ DIN ռելս

  • 35 × 7.5 մմ սիմետրիկ DIN ռելս

  • 75 × 7.5 մմ սիմետրիկ DIN ռելս

• Օպերացիոն դիրք: Վերտիկալ

• Ելքային կապման ընտրանքներ: Պարալել կամ շարքով

Անվտանգություն և համապատասխանություն

• Մատակարարման դասակարգում: Համապատասխանում է SELV-ին՝

  • IEC 60950-1

  • IEC 60204-1

  • IEC 60364-4-41

• Դիելեկտրիկ դիմադրություն:

  • 3000 V մուտքի և հողի միջև

  • 3000 V մուտքի և ելքի միջև

  • 500 V ելքի և հողի միջև

  • 500 V ելքերի միջև

• IP պաշտպանության գնահատական: IP20 (IEC 60529)

• Մեղմության աստիճան: 2

Շրջակա միջավայրի պայմաններ

• Օպերացիոն ջերմաստիճան:

  • 0–50 °C առանց նվազեցման (տեղադրման դիրք A, բարձրություն < 2000 մ)

  • 50–60 °C՝ նվազեցման գործակիցով (տեղադրման դիրք A, բարձրություն < 2000 մ)

• Օպերացիոն բարձրություն: Մինչև 2000 մ

• Հարաբերական խոնավություն: Մինչև 95%, առանց կոնդենսացիայի

Վկայագրեր և ստանդարտներ

• Համապատասխանության ստանդարտներ:

  • UL 508

  • CSA C22.2 No 60950-1

  • EN/IEC 62368-1

• EMC համապատասխանություն:

  • EN 50081-1

  • EN 50082-2

  • EN 55024

• Անվտանգության համապատասխանություն:

  • EN/IEC 60950
