Woodward 9905-968 Linknet Modul Input Analog 6-Kanal

SKU 9905-968

  • Part Number:

    9905-968

  • Manufacturer:

    Woodward

  • Condition:

    Brand New & in Stock

  • Product Type:

    Modul Input Analog

  • Origin:

    USA

  • Shipping Detail:

    Fedex and UPS etc

  • Warranty:

    12 months

Sering-seringlah bertanya Bersama

100% Genuine Stock, 24/7 Service

Inquiry

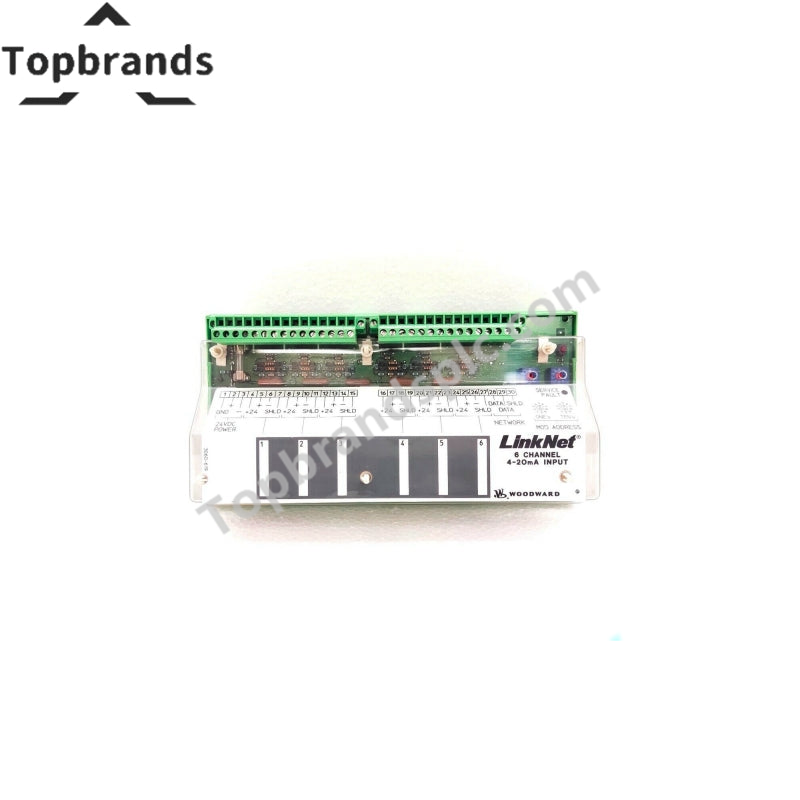

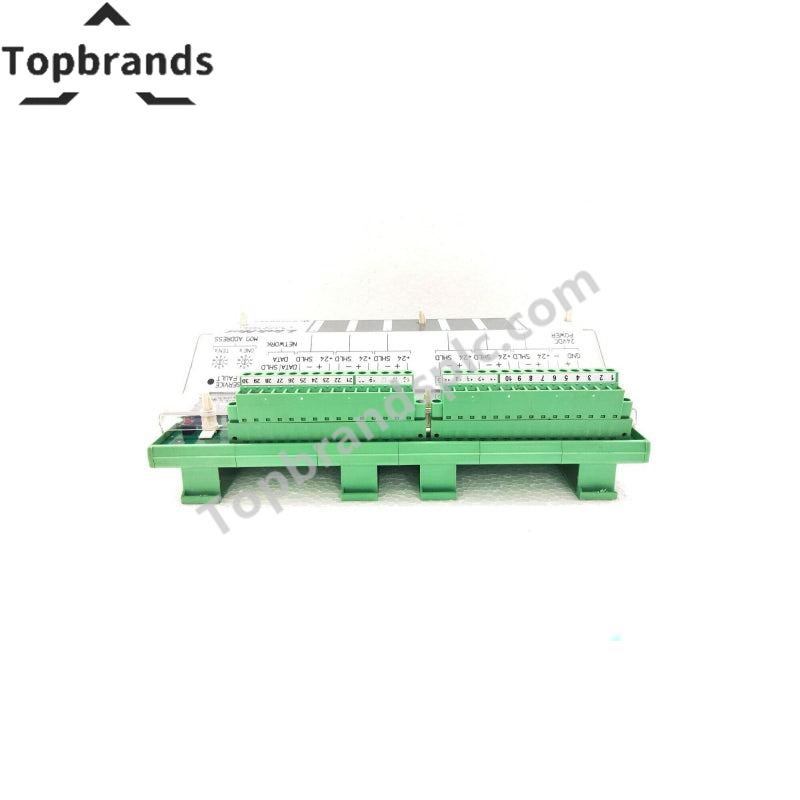

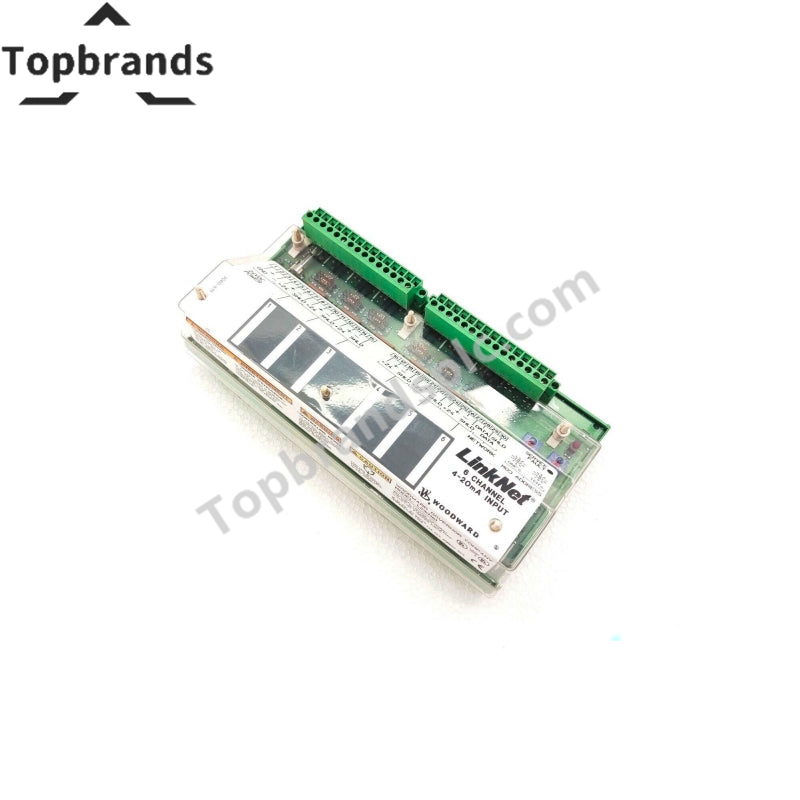

Modul Input Analog 6-Kanal Woodward 9905-968

Dikonfigurasi untuk akuisisi loop arus berakurasi tinggi dan pengondisian sinyal berkelanjutan dalam jaringan kontrol turbin Linknet,  Woodward 9905-968 (9905-968 Modul Input Analog 4-20mA 6-Kanal) menyediakan eksekusi fisik/elektrik langsung.

Spesifikasi Perangkat Keras

Parameter Spesifikasi
Model 9905-968
Merek Woodward
Platform Sistem Sistem I/O Linknet
Asal Amerika Serikat
Berat 1.82 kg (4.01 lbs)
Dimensi 160 mm x 160 mm x 120 mm (6.30 in x 6.30 in x 4.72 in)
Suhu Operasi -40 hingga +70 deg C (-40 hingga +158 deg F)
Kapasitas Kanal 6 kanal input analog diferensial terisolasi
Rentang Sinyal Input Loop arus 4–20 mA
Pengondisian Sinyal Penyaringan aktif, penskalaan, dan konversi A/D terintegrasi
Peran Pemrosesan Konversi sinyal transduser lapangan analog menjadi data digital bus Linknet
Pemasangan Enklosur Pemasangan pada rel DIN atau pelat belakang kabinet

Kontrol Turbin Gas Industri dan Pengondisian Sinyal Analog

Jaringan kontrol turbin terdistribusi mengandalkan akuisisi analog latensi rendah untuk memantau variabel operasional penting seperti posisi katup, tekanan bahan bakar, dan suhu casing. Modul Linknet 9905-968 mengonversi sinyal arus 4–20 mA dari enam transduser lapangan independen menjadi bingkai data digital yang dikirim melalui bus Linknet. Pengondisian sinyal aktif internal menyaring derau elektromagnetik frekuensi tinggi, mengisolasi loop ground, dan memperkuat arus transduser yang lemah, sehingga memungkinkan loop umpan balik waktu nyata dalam hitungan mikrodetik untuk pemosisian katup bahan bakar dan kontrol pembakaran.

Pertanyaan yang Sering Diajukan

T: Protokol dan arsitektur jaringan apa yang digunakan modul 9905-968 untuk berkomunikasi dengan pengontrol turbin utama?

J: 9905-968 berantarmuka langsung melalui bus serial berkecepatan tinggi Linknet milik Woodward, sehingga beberapa blok I/O dapat didistribusikan dekat dengan sensor lapangan.

T: Apakah modul 9905-968 dapat memproses input termokopel atau RTD langsung?

J: Tidak. Model 9905-968 dikalibrasi khusus untuk input loop arus standar 4–20 mA; sensor suhu memerlukan transmitter eksternal atau kartu input suhu khusus.

Panduan Pemasangan Lapangan

  • Matikan daya operasi kabinet dan isolasikan sumber daya loop lapangan sebelum memasang atau melepas modul.

  • Kencangkan modul dengan aman pada rel pemasangan di dalam panel kontrol untuk memastikan kestabilan mekanis saat mesin mengalami getaran.

  • Rutekan jalur input analog 4–20 mA menggunakan pasangan kabel berpilin dan berpelindung untuk meminimalkan masuknya derau listrik eksternal.

  • Hubungkan pelindung kabel sinyal hanya pada batang ground bumi kabinet, dan buat kabel pembuangan pelindung individual sesingkat mungkin.

  • Pastikan polaritas loop arus benar dan ukur tegangan catu daya loop lapangan sebelum mengaktifkan kanal jaringan Linknet.
