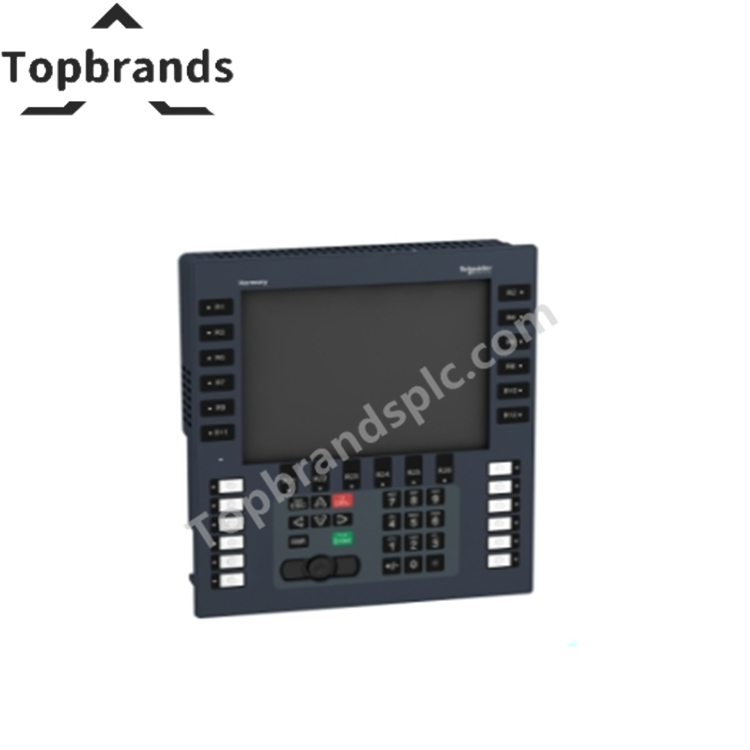

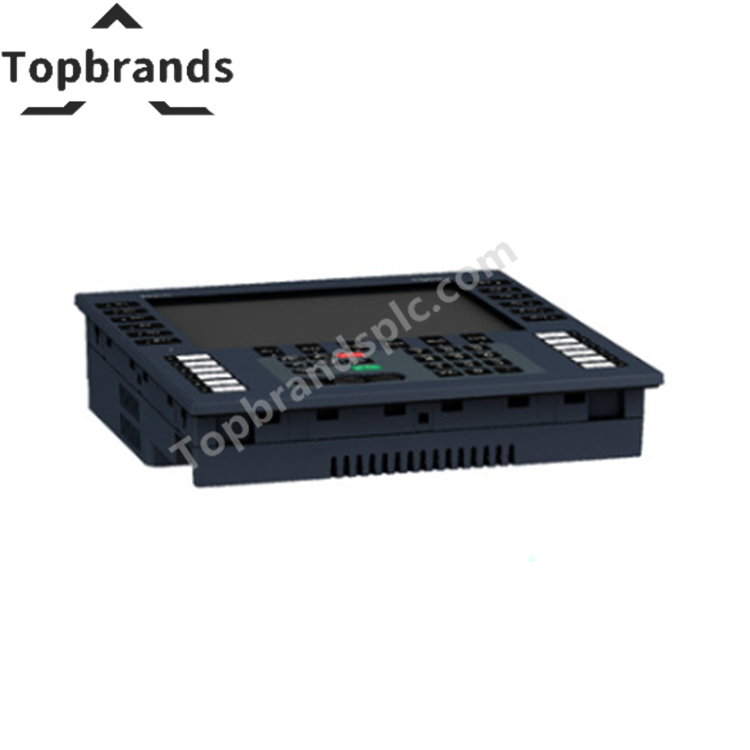

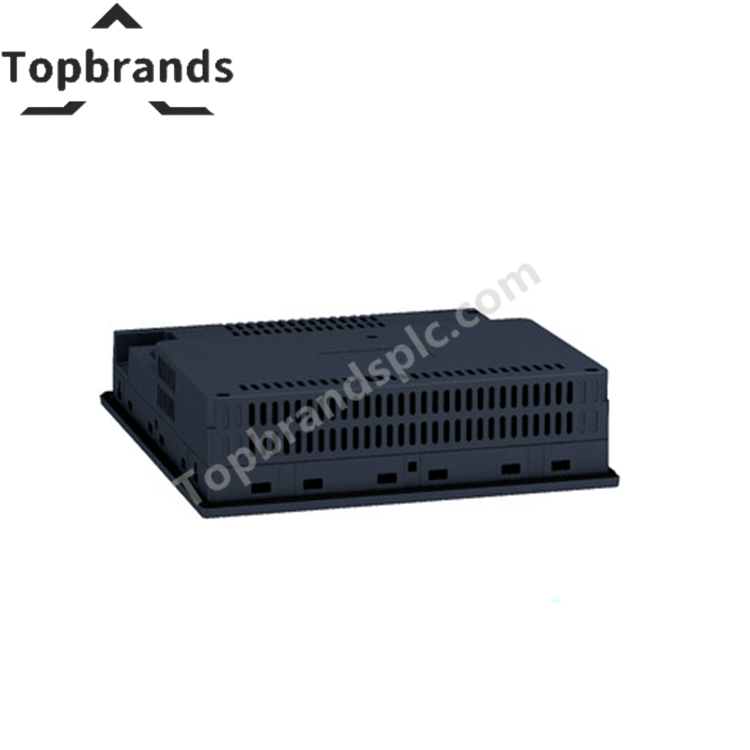

Pannello touchscreen Schneider Electric HHMIGK5310 con tastiera numerica

Specifiche

• Gamma di prodotti: Harmony GK

• Tipo di prodotto: Pannello touchscreen con tastierino

• Colore del display: 65.536 colori

• Dimensioni del display: 10.4 pollici

• Fonte di alimentazione: Esterna

• Pacchetto software: Vijeo Designer

• Processore: ARM926EJ-S

Caratteristiche complementari

• Tipo di display: LCD TFT a colori retroilluminato

• Risoluzione del display: 640 × 480 pixel (VGA)

• Zona sensibile al tocco: 1024 × 1024

• Tipo di pannello touch: Analogico

• Durata della retroilluminazione: 50.000 ore

• Controllo della luminosità: 16 livelli (tramite pannello touch)

Caratteristiche elettriche

• Tensione di alimentazione nominale: 24 V DC

• Limiti di tensione: 19.2…28.8 V

• Corrente di spunto: 30 A

• Consumo energetico: 11.4 W

• Collegamento dell'alimentazione: Morsettiera a vite rimovibile

• Marcatura: CE

Tastierino e interfaccia

• Tasti funzione dinamici: 18 con LED

• Tasti funzione statici: 12 con LED ed etichette

• Tasti di servizio: 8

• Tasti alfanumerici: 12

• Segnalazione locale: 1 LED (verde/arancione) per guasto di funzionamento o della retroilluminazione

• Numero di pagine: Limitato dalla capacità della memoria interna

Memoria e software

• Software di configurazione: Vijeo Designer

• Descrizione della memoria:

• SRAM da 512 KB (backup dei dati con batteria al litio)

• EPROM flash da 128 MB (memoria dell'applicazione)

• Supporta schede SD/SDHC RAM fino a 32 GB

• Orologio in tempo reale integrato: Sì

Comunicazione e connettività

• Protocolli supportati:

• Telemecanique Modicon FIPWAY, Modbus, Modbus Plus, Modbus TCP, Uni-TE

• Mitsubishi Melsec, Omron Sysmac, Allen-Bradley, Siemens Simatic (di terze parti)

• Porte integrate:

• RJ45, RS485 (COM2) – Siemens MPI (≤187,5 kbit/s)

• SUB-D 9, RS232C (COM1) – ≤115,2 kbit/s

• Ethernet RJ45 TCP/IP – 10BASE-T / 100BASE-TX

• USB 2.0 tipo A (master), USB 2.0 tipo Mini B

• Modalità di montaggio: Montaggio a filo (12 clip a molla)

Meccanica

• Materiale del pannello frontale: Lega di alluminio

• Materiale dell'involucro: PPT

• Larghezza: 296 mm

• Altezza: 332 mm

• Profondità: 76 mm

• Dimensioni del foro di montaggio: 285 (+/- 0,4) × 309 (+/- 0,4) mm

• Peso netto: 3,3 kg

Ambiente

• Temperatura di esercizio: 0…55 °C

• Temperatura di stoccaggio: -20…60 °C

• Umidità relativa: 10–90% (senza condensa)

• Altitudine di esercizio: < 2000 m

• Immunità ai microinterruzioni: 10 ms

• Protezione:

• IP20 (parte posteriore, IEC 60529)

• IP65 (parte anteriore, IEC 60529)

• NEMA 4X (parte anteriore, uso interno)

• Resistenza agli urti: 15 gn per 11 ms (IEC 60068-2-27)

• Resistenza alle vibrazioni:

• 1 gn (9–150 Hz, IEC 60068-2-6)

• 3,5 mm (5–9 Hz, IEC 60068-2-6)
