ABB

1MRK002239-BB | ABB | Қуат көзі модулі 90-250 VDC

SKU 1MRK002239-BB

  • Part Number:

    1MRK002239-BB

  • Manufacturer:

    ABB

  • Condition:

    Brand New & in Stock

  • Product Type:

    Қуат көзі модулі

  • Origin:

    Sweden

  • Shipping Detail:

    Fedex and UPS etc

  • Warranty:

    12 months

Бірге жиі сұраңыз

100% Genuine Stock, 24/7 Service

Inquiry

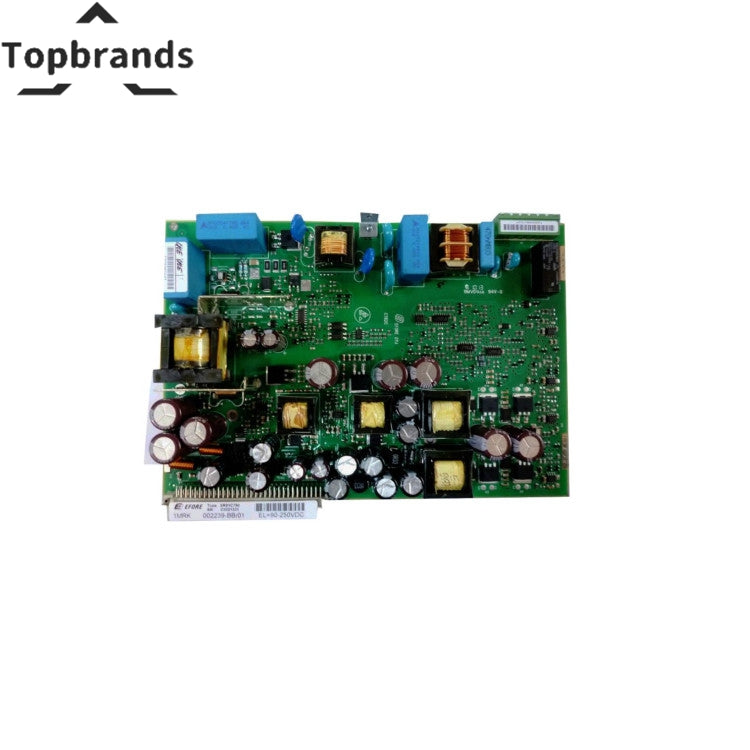

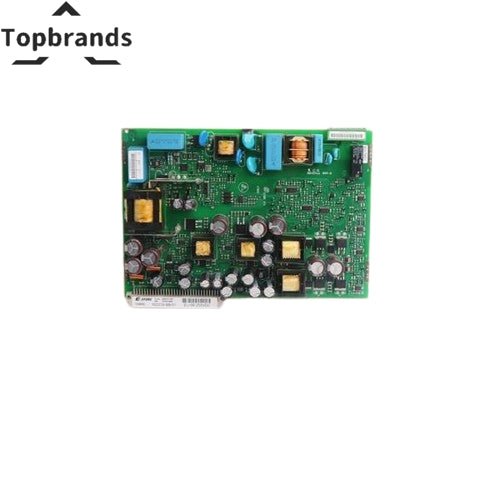

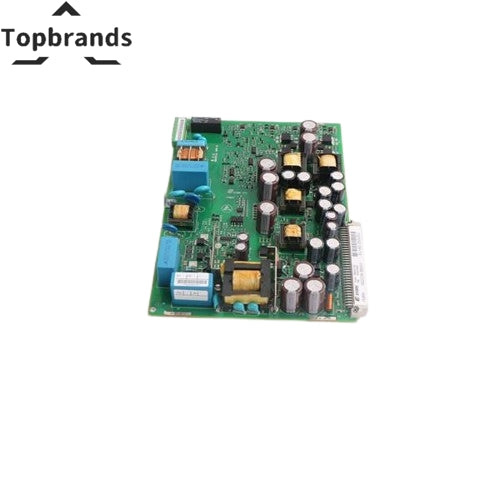

ABB 1MRK002239-BB Relion 650/670 сериялы қуат көзі модулі

Relion қорғанысқа арналған интеллектуалды электрондық құрылғыларының (IED) ішінде қосалқы қуатты түрлендіруге және ішкі шиналарды тұрақтандыруға арналған ABB 1MRK002239-BB (1MRK002239-BB қуат көзі модулі) тікелей физикалық/электрлік жұмыс атқаруды қамтамасыз етеді.

Аппараттық сипаттамалар

Параметр Сипаттама
Модель 1MRK002239-BB
Бренд ABB
Шығарылған елі Швеция
Салмағы 0.54 кг (1.19 фунт)
Өлшемдері Relion 650/670 артқы слот модулінің стандартты форм-факторы
Жұмыс температурасы -20-дан +60 градус C-қа дейін (-20-дан +70 градус C-қа дейінгі шекті мән)
Қуат тұтынуы < 5 W ішкі шығын (< 90% қуат түрлендіру тиімділігі)
Кіріс кернеу диапазоны 90-250 VDC
Шығыс кернеуі 24 VDC ішкі қосалқы қуат көзі
Шығыс тогы 2.5 A (ішкі нұсқасына байланысты 7.5 A-ге дейін)
Шассидегі орны P40 слоты / X401 коннекторы
Кіріктірілген қорғаныс Қысқа тұйықталудан, артық жүктемеден және асқын кернеуден қорғау
Диагностика / бақылау Ішкі резервтік ақау (IRF) контакті, Ready / Battery жарықдиодтары

Қорғаныс жүйесінің қосалқы қуатын тарату

Relion сериялы қорғаныс релелері қосалқы станциядағы кернеудің төмендеуі немесе тұрақты ток аккумулятор жүйесіндегі кернеу секірістері жағдайында ақауды детерминистік түрде ажыратуды және SCADA телеметриясын қамтамасыз ету үшін төмен шуылы бар тұрақты ток қуатын түрлендіруге сүйенеді. 1MRK002239-BB жоғары кернеулі қосалқы станция аккумулятор көздерін (90–250 VDC) түрлендіру тиімділігі >90% болатын оқшауланған 24 VDC қуат шинасына түрлендіреді. Кіріктірілген өзін-өзі бақылау тізбектері ішкі шина кернеулерін үздіксіз бақылайды және қуат көзінің нашарлауы немесе желі ақауы орын алса, Ішкі резервтік ақау (IRF) дабыл контактісін іске қосады.

Жиі қойылатын сұрақтар

С: 1MRK002239-BB модулі Relion қорғаныс релесінде қандай слот орнын алады?

Ж: Модуль P40 артқы слотына орнатуға арналған және сыртқы құрылғылармен X401 клеммалық блок коннекторы арқылы жалғанады.

С: Қуат көзі ақауы кезінде IRF өзін-өзі бақылау контактісі қалай жұмыс істейді?

Ж: Ішкі ақау контактісі қалыпты жұмыс кезінде қуат берілген күйде ұсталады; кіріс қуаты жоғалса, ішкі асқын кернеу пайда болса немесе модульдің аппараттық ақауы орын алса, контакт ашылып, қосалқы станция дабылын іске қосады.

Орнында орнату жөніндегі нұсқаулар

  • Қуат көзі модулін Relion шассиіне салмас немесе одан шығармас бұрын қосалқы станцияның қосалқы тұрақты ток қуатын ажыратыңыз.
  • Плата жинағын ұстамас бұрын панельдің жерге тұйықтау нүктесіне жалғанған ESD білезігімен өзіңізді жерге тұйықтаңыз.
  • Модульді шасси бағыттаушы рельстері бойымен P40 слотының ішіне артқы панель коннекторлары толық түйіскенше біркелкі сырғытыңыз.
  • Діріл кезінде шассидің жерге тұйықталу тұтастығын және механикалық бекітілуін қамтамасыз ету үшін модульдің артқы панельдегі бекіту бұрандаларын қатайтыңыз.
  • Қосалқы станцияның 90–250 VDC қосалқы қуат сымдарын X401 клеммалық коннекторына жалғап, қуатты қоспас бұрын кернеу полярлығының дұрыстығын тексеріңіз.
