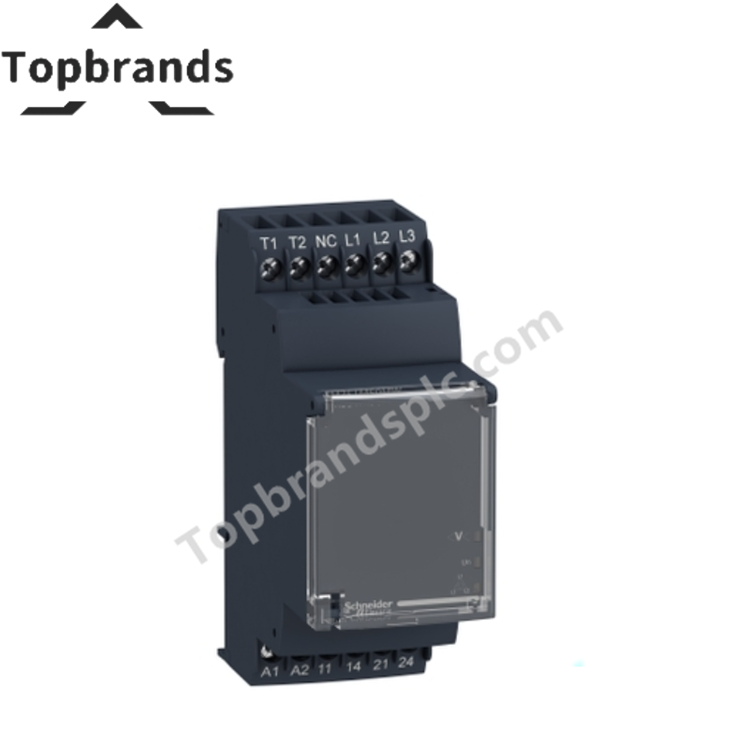

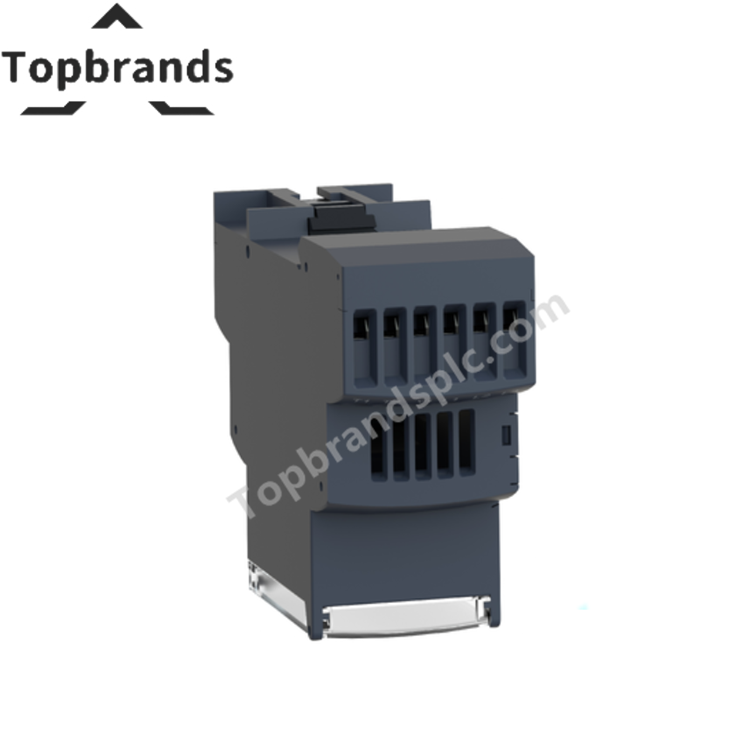

Schneider RM35TM50MW мотор температурасын бақылау релесі

Техникалық сипаттамалары

• Өнім ауқымы: Harmony Control Relays

• Реле түрі: Мотор температурасын бақылау релесі

• Өнім немесе компонент түрі: Мотор температурасын бақылау релесі

• Реленің атауы: RM35TM

• Бақыланатын параметрлер: Фаза реттілігі, PTC зонд арқылы мотор температурасы, фаза ақауын анықтау

• Өлшеу ауқымы: 208–480 V AC; 15–3100 Ω

• Шығыс контактілері: 2 NO (5 A)

• Басқару тізбегінің кернеуі [Uc]: 24–240 V AC/DC

• Қолдану: 3-фазалы қорек үшін

Қосымша

• Рейтингтелген қорек кернеуі [Us]: 24–240 V AC/DC, 50/60 Гц (өздігінен қуатталмайтын)

• Қорек кернеуінің шектері: 20.4–264 V AC/DC

• Қалпына келтіру уақыты: 10 с

• Ауыстыру қабілеті: 1250 VA

• Минималды ауыстыру тогы: 5 V DC-де 10 мА

• Максималды ауыстыру тогы: 5 A (AC/DC)

• Қуат тұтыну: ≤4 VA (AC), 0.5 W (DC)

• Жауап беру уақыты: >50 мс

• Қуат қосылғандағы кідіріс: 500 мс

• Жұмыс позициясы: Кез келген

• Орнату: 35 мм DIN рельс (IEC 60715)

• Ені: 35 мм (1.4 дюйм)

• Салмағы: 0.13 кг (0.29 фунт)

Электрлік сипаттамалары

• Изоляция кедергісі: >500 MΩ (500 V DC)

• Рейтингтелген изоляция кернеуі [Ui]: 400 V (IEC 60664-1)

• Диэлектрлік сынақ кернеуі: 2 kV AC, 1 мин

• Артық кернеу категориясы: III

• Ластану дәрежесі: 3

Механикалық және қоршаған орта

• Төзімділік: Электрлік – 10,000 цикл; Механикалық – 30,000,000 цикл

• Жұмыс жылдамдығы: ≤360 операция/сағат (толық жүктеме)

• Қоршаған орта температурасы (жұмыс): −20…50 °C (−4…122 °F)

• Сақтау температурасы: −40…70 °C (−40…158 °F)

• Ылғалдылық: 55 °C-де 95 %

• Дірілге төзімділік: 0.35 мм (5–57.6 Гц), 1 gn (57.6–150 Гц)

• Соққыға төзімділік: 15 gn (11 мс)

• Қорғау дәрежесі: IP20 (терминалдар), IP30 (қаптама)

Стандарттар және сертификаттар

• Стандарттар: IEC 60255-6, IEC 60034-11-2

• Сертификаттар: UL, CSA, GL, GOST, C-tick, CE

• Нұсқаулықтар: 73/23/EEC (Төмен кернеу), 89/336/EEC (ЭМС)
