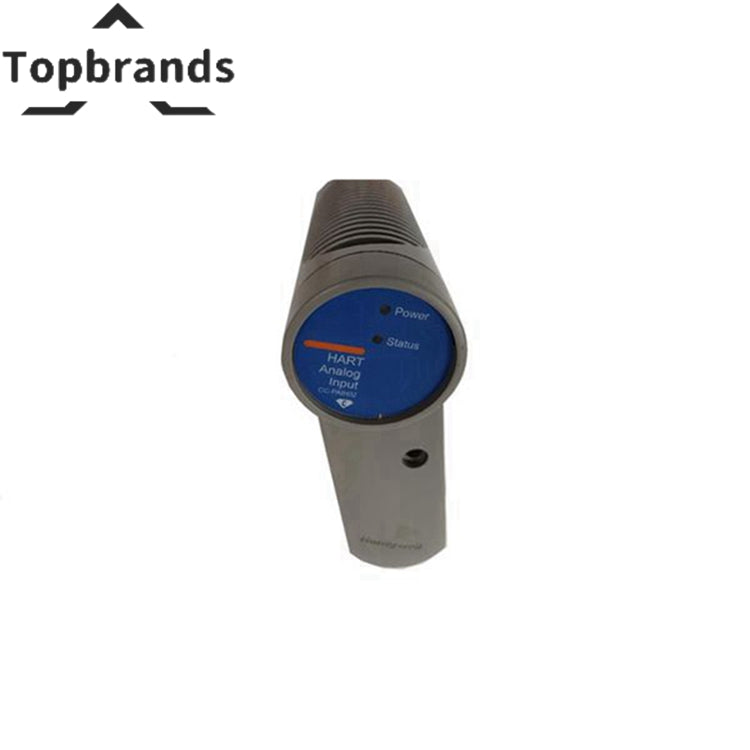

Honeywell CC-PAIM01 zema līmeņa analogā savienojuma modulis

Produkta informācija

• Ražotājs: Honeywell


• Produkta tips: Analogās ieejas modulis (augsta līmeņa termopāris/RTD)


• Modelis: CC-PAIM01

Ieejas / izejas specifikācijas:

• Ieejas kanāli: 64 pilnībā izolēti (kanāls pret kanālu, kanāls pret PM, kanāls pret barošanas kopīgo), paplašināmi 16 kanālu soļos

• Ieejas tips: Termopāris (TC) un RTD

• Ieejas skenēšanas ātrums: 1 sekunde, fiksēts ar IOM (līdz 64 kanāliem/s maksimāli)

• Kanāla joslas platums: 0–4.7 Hz (-3 dB)

• Nominalais ieejas diapazons (TC): –20 līdz +100 mV

• Maksimālā nedzēstošā ieeja:

• TC: –10 līdz +10 V

• RTD: –1 līdz +2 V pie 100 mA

• Pastiprinājuma kļūda: 0.050% pilnā skalā maksimāli

• Temperatūras stabilitāte: ±20 ppm/°C TC un RTD

• Ilgtermiņa nobīde: 500 ppm

• Ieejas pretestība (TC): 1 MΩ pie DC

Elektriskie parametri:

• Kopējā režīma spriegums: ±250 VDC / VAC RMS (kanāls pret barošanu)

• Kopējā režīma slāpēšanas koeficients (CMRR): 120 dB min

• Kanāls pret kanālu spriegums: ±250 VDC / VAC RMS

• Krosstalka (DC–60 Hz): 80 dB (120 dB pie 50/60 Hz)

• Normālā režīma slāpēšanas koeficients (NMRR): 60 dB min

• Līnijas frekvences integrācija: Fiksēta izvēle 50 vai 60 Hz

• RTD eksitācijas strāva: 1 mA

• Aukstā savienojuma atsauces precizitāte:

• 0–50°C: ±1.0°C maksimāli

• –20–60°C: ±1.5°C maksimāli

• TC linearizācijas precizitāte: ±0.05 Ω/°C

• Atvērta termopāra noteikšana: ≤1000 Ω bez traucējuma, ≥1500 Ω garantēts traucējums

• RTD maksimālā vada pretestība: 15 Ω

Pārsprieguma aizsardzība:

• Sensora spailes: EN 61000-4-5, 1 kV līnija pret līniju, 2 kV līnija pret zemi

• Barošana / seriālā saite (kabeļa adaptera opcija): EN 61000-4-5, 1 kV līnija pret līniju, 2 kV līnija pret zemi

Kabelis / attālums:

• Maksimālais attālums no IOTA līdz FTA, izmantojot kabeļa adapteri: 1000 pēdas, 16 izmēra vads, divi savīti pāri katram FTA

Atbalstītie sensori:

• RTD tipi: Pt 100 DIN/JIS, Ni 120, Cu 10 (diapazoni –180 līdz +800°C atkarībā no tipa)

• Termopāri: Tipi J, K, E, T, B, S, R, Japānas tips R’ (–230°C līdz +1820°C atkarībā no tipa)

• Millivoltu ieejas: –20 līdz +100 mV

FTA izmēri:

• Collas: 1.2 D × 4.9 P × 12.1 G

• Milimetri: 63.5 D × 124.46 P × 307.34 G
