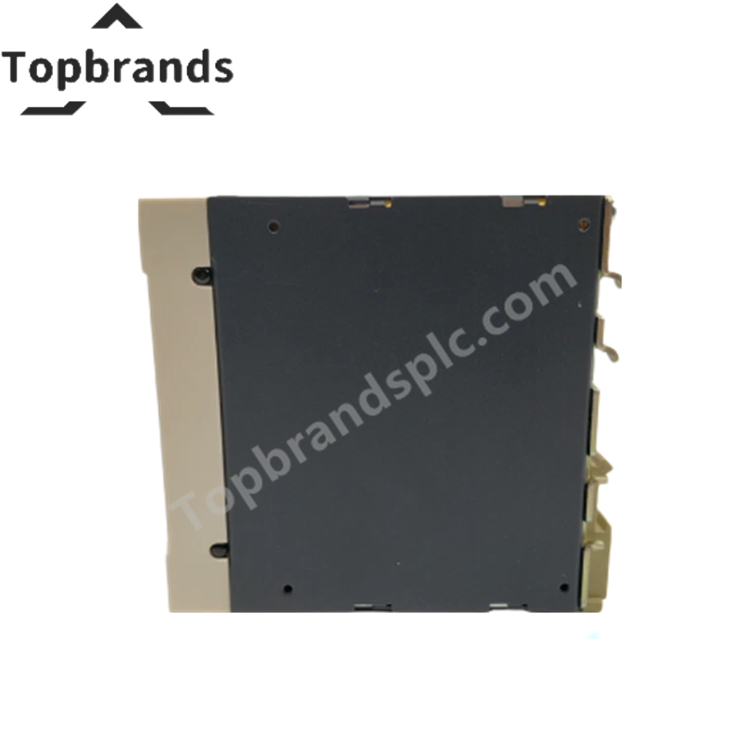

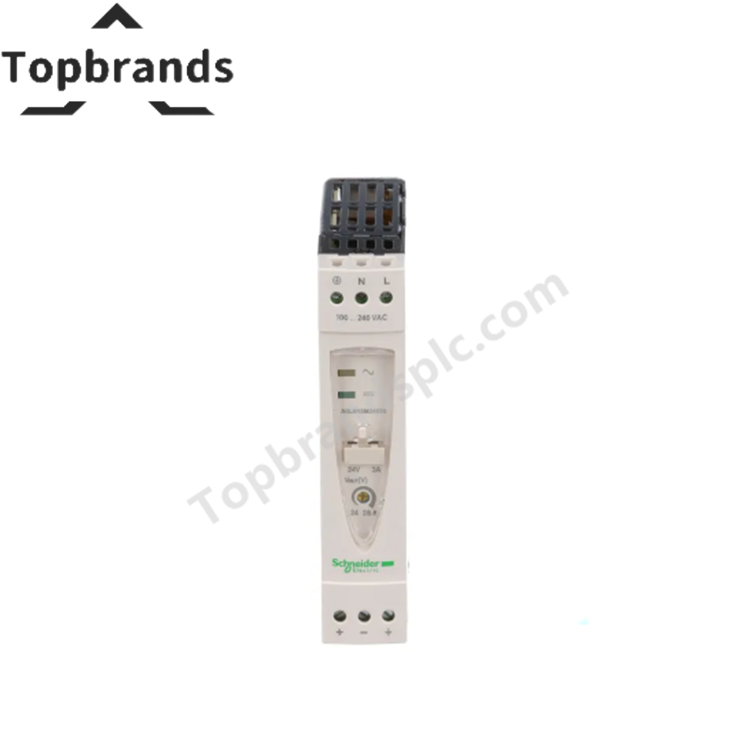

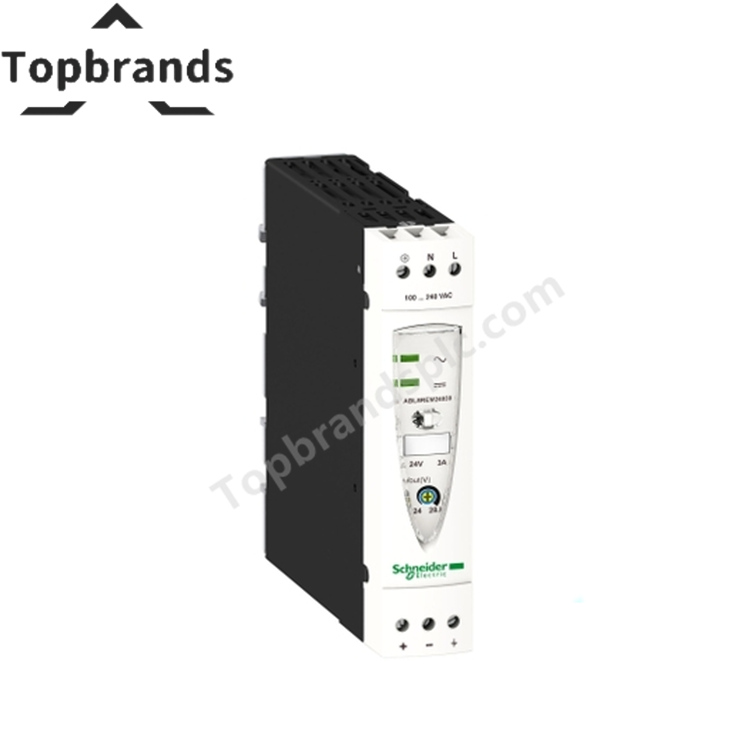

Schneider ABL8REM24030 barošanas avots

Produkta pārskats

• Produkta diapazons: Modicon barošanas avots

• Komponenta tips: Barošanas bloks

• Barošanas avota tips: Regulēts slēdža režīms

• Nominalā izejas jauda: 72 W

• Izvades spriegums: 24 V DC

• Izejas strāvas jauda: 3 A

Elektriskās īpašības

• Nominālais ieejas spriegums:

  • 100–240 V AC (fāze-fāze), spailes: L1–L2

  • 100–240 V AC (vienfāzes), spailes: N–L1

  • 110–220 V DC

• Ieejas sprieguma diapazons:

  • 85–264 V AC

  • 100–250 V DC

• Ieejas aizsardzība: Integrēta drošinātājs (neaizvietojams)

• Ieplūdes strāva: 30 A

• Jaudas koeficients: 0,65 pie 24 V DC

• Efektivitāte: 85%

• Jaudas zudums: 12,7 W

• Strāvas patēriņš:

  • 0,83 A pie 240 V AC

  • 1,46 A pie 100 V AC

• Izejas sprieguma regulēšanas diapazons: 100–120%

Izejas aizsardzības funkcijas

• Pārslogošanas aizsardzība: Aktivizējas pie 1.1 × nominālā strāvas

• Pārsprieguma aizsardzība: Izslēdzas, ja spriegums pārsniedz 1.5 × nominālvērtības

• Īssavienojuma aizsardzība: Automātiskā atiestatīšanas funkcija

• Sprieguma krituma aizsardzība: Izslēdzas, ja spriegums nokrītas zem 0.8 × nominālvērtības

Spailes savienojumi

• Ieejas spailes:

  • 2 × skrūvju spailes (0.14–2.5 mm² / AWG 26–14)

• Ieejas zemējuma spailes:

  • 1 × skrūvju spailes (0.14–2.5 mm² / AWG 26–14)

• Izvades spailes:

  • 2 × skrūvju spailes (0.14–2.5 mm² / AWG 26–14)

• Izvades zemējuma spailes:

  • 1 × skrūvju spailes (0.14–2.5 mm² / AWG 26–14)

Statusa indikatori

• 1 LED (zaļa): Norāda izvades sprieguma klātbūtni

• 1 LED (oranža): Norāda ieejas sprieguma statusu

Mehāniskās detaļas

• Izmēri:

  • Dziļums: 120 mm

  • Augstums: 120 mm

  • Platums: 27 mm

• Svars: 0.52 kg

• Montāžas iespējas:

  • 35 × 15 mm simetriska DIN sliede

  • 35 × 7.5 mm simetriska DIN sliede

  • 75 × 7.5 mm simetriska DIN sliede

• Darbības pozīcija: Vertikāla

• Izvades savienojuma iespējas: Paralēli vai sērijveidā

Drošība un atbilstība

• Barošanas klasifikācija: SELV atbilstība:

  • IEC 60950-1

  • IEC 60204-1

  • IEC 60364-4-41

• Dielektriskā izturība:

  • 3000 V starp ieeju un zemi

  • 3000 V starp ieeju un izeju

  • 500 V starp izeju un zemi

  • 500 V starp izejām

• IP aizsardzības klase: IP20 (IEC 60529)

• Piesārņojuma pakāpe: 2

Vides apstākļi

• Darba temperatūra:

  • 0–50 °C bez samazināšanas (uzstādīšanas pozīcija A, augstums < 2000 m)

  • 50–60 °C ar samazināšanas koeficientu (uzstādīšanas pozīcija A, augstums < 2000 m)

• Darbības augstums: līdz 2000 m

• Relatīvais mitrums: līdz 95%, bez kondensāta

Sertifikāti un standarti

• Atbilstības standarti:

  • UL 508

  • CSA C22.2 No 60950-1

  • EN/IEC 62368-1

• EMC atbilstība:

  • EN 50081-1

  • EN 50082-2

  • EN 55024

• Drošības atbilstība:

  • EN/IEC 60950
