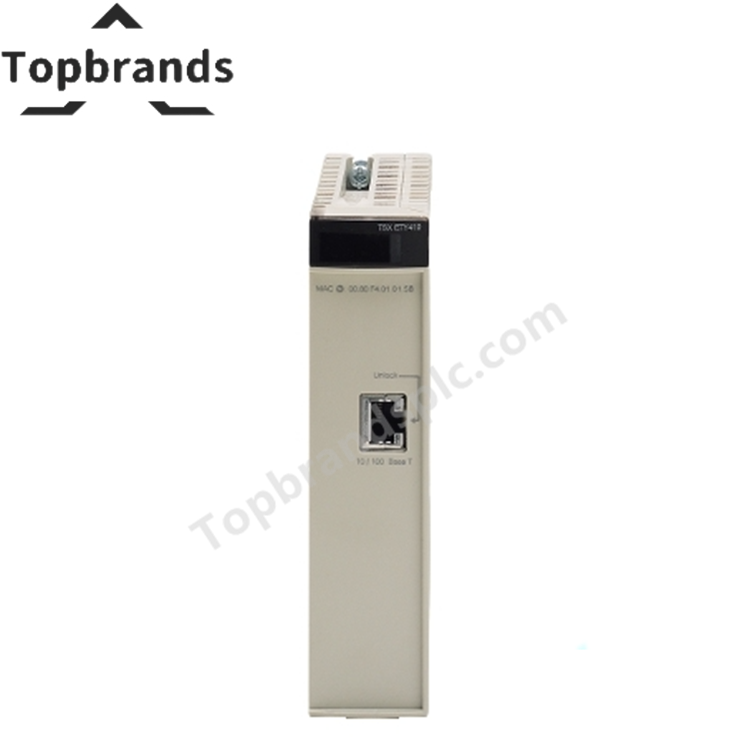

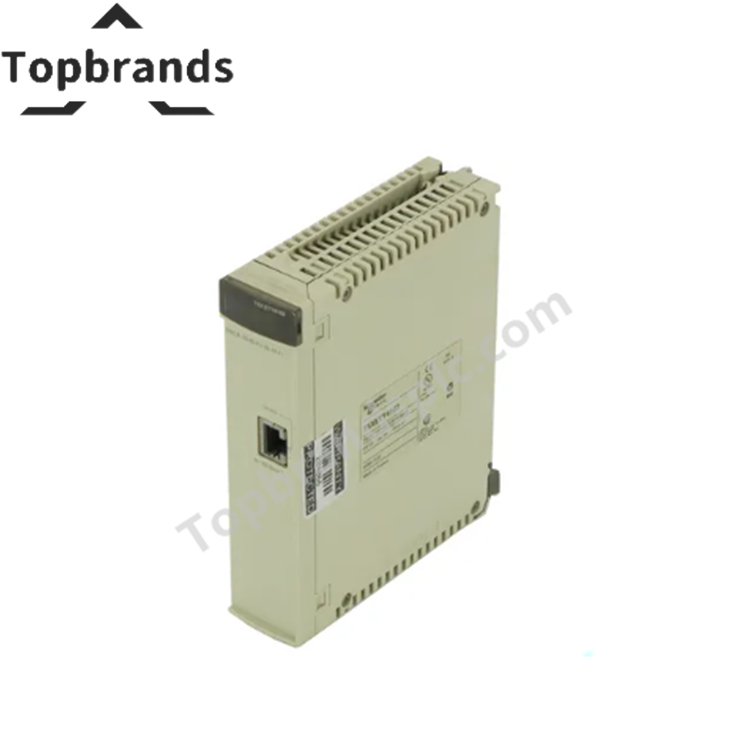

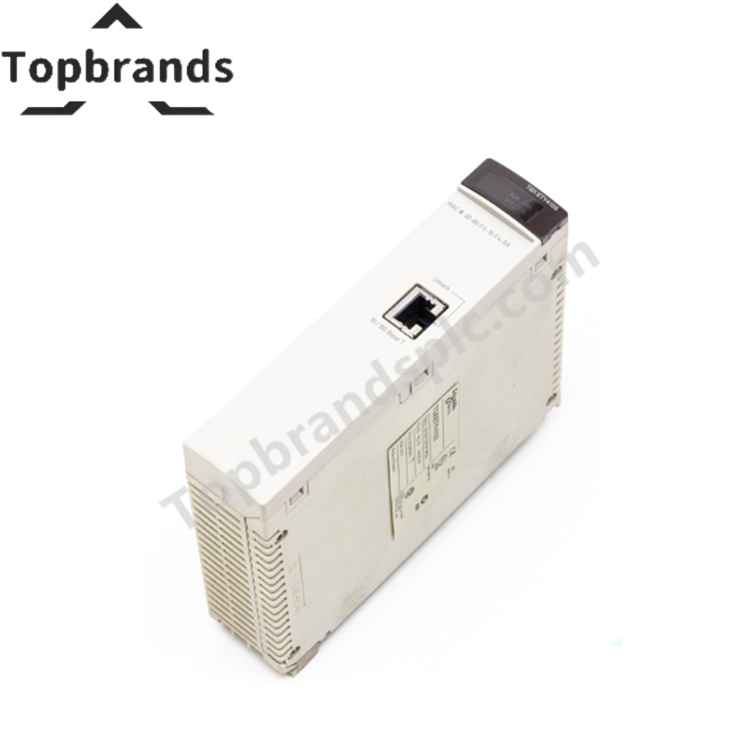

Schneider Electric TSXETY4103 Ethernet TCP/IP modulis

Produkta pārskats

• Range of Product: Modicon Premium Automation Platform

• Product Type: Ethernet TCP/IP Communication Module

• Moduļa formāts: Standarta

• Net Weight: 0.75 lb (US) / 0.34 kg

Saskarne un savienojamība

• Physical Interface: RJ45 connector supporting 10BASE-T and 100BASE-TX over a single twisted pair

• Transmission Speed: 10/100 Mbit/s

• Atbalstītie komunikācijas protokoli:

  • Modbus TCP

  • Uni-Telway

Saziņas pakalpojumi

• Atbalstītās funkcijas:

  • Joslas platuma pārvaldība

  • FDR servera funkcionalitāte

  • Globāla datu apmaiņa

  • I/O skenēšana

  • Modbus TCP ziņojumapmaiņa

  • SNMP aģenta atbalsts

  • Uni-TE ziņojumapmaiņa

  • SMTP e-pasta paziņojumi

Tīmekļa iespējas

• Web Server Class: Transparent Ready Class B30

• Tīmekļa funkcijas:

  • Stendu skatītāja saskarne

  • Datu redaktors pieejams caur datora termināli

Sistēmas integrācija

• Produkta saderība:

  • PL7 Pro

  • Unity Pro

• Maksimālais vienlaicīgo savienojumu skaits: 64

Barošana un patēriņš

• Barošanas avots: Baro tieši no statņa

• Strāvas patēriņš: 360 mA pie 5 V DC

Statusa indikatori

• Vietējie signālu LED indikatori:

  • Sadursmes noteikšana (COL)

  • Ethernet tīkla statuss (RUN)

  • Ethernet porta kļūda (ERR)

  • Pārraides/uztveršanas aktivitāte (TX/TR)

Vides specifikācijas

• Darbības temperatūras diapazons: 32…140 °F (0…60 °C)

• Relatīvais mitrums: 10–95% pie 140 °F (60 °C), bez kondensāta

• IP aizsardzības klase: IP20

Atbilstība un standarti

• Sertifikāti:

  • CSA 1010-1

  • UL 508

  • FM 1. klases 2. nodaļa (grupas A, B, C, D)

• Piemērojamie standarti:

  • EN 61131-2
