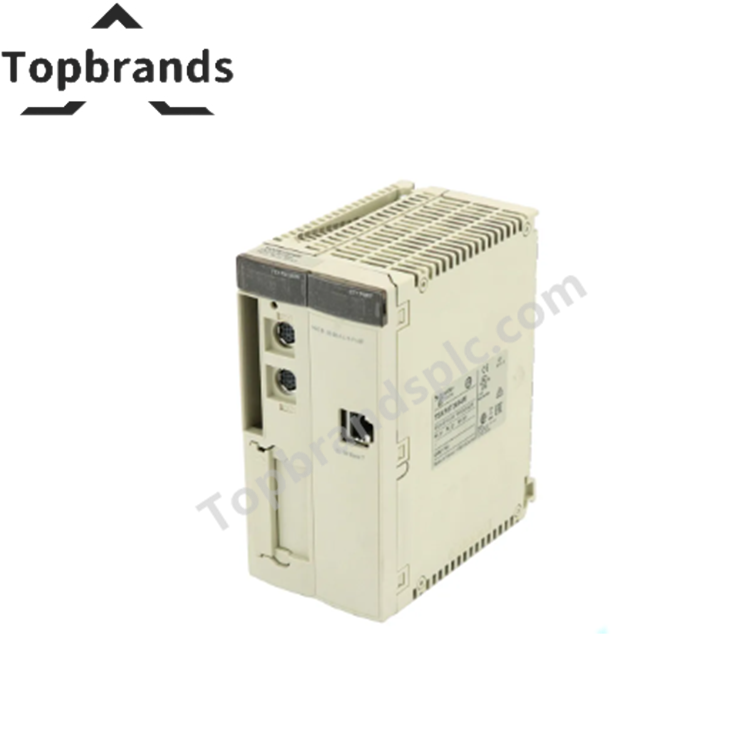

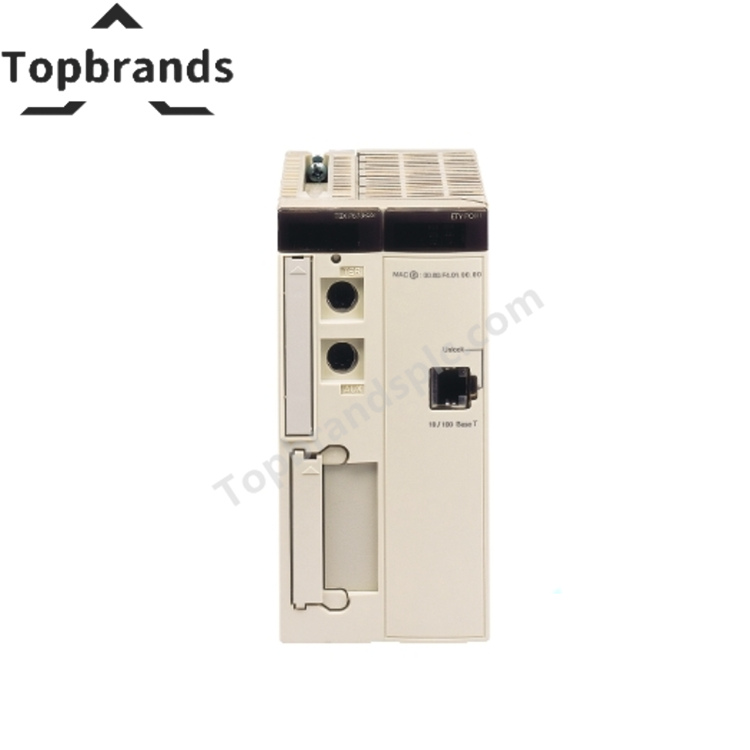

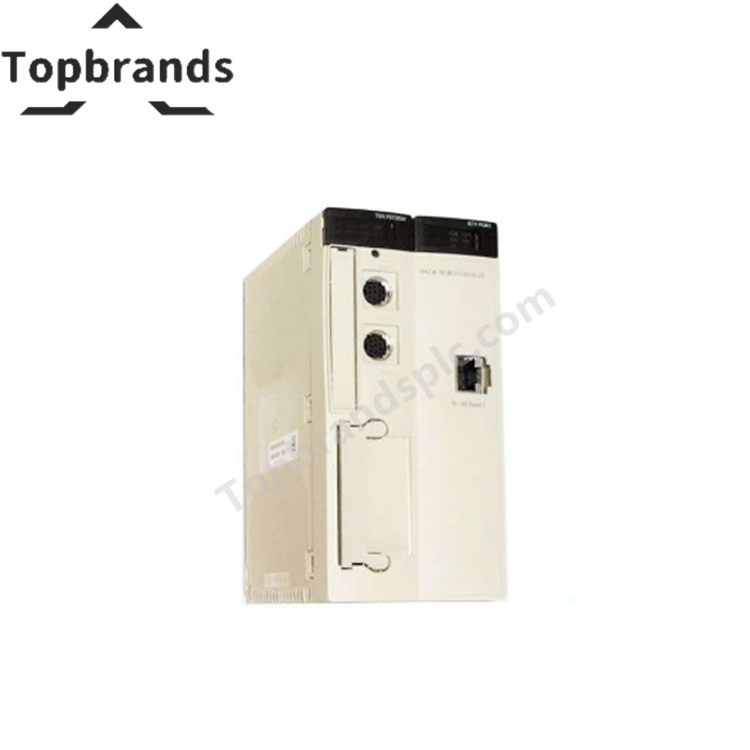

Schneider Modicon TSXP57453AM Dubultformāta PL7 procesors

Specifikācijas

• Produkta diapazons: Modicon Premium automatizācijas platforma

• Produkta tips: Dubultformāta PL7 procesors

• Programmatūras apzīmējums: PL7 Junior/Pro

Papildus

• Rāmis skaits: 16 (4/6/8 sloti), 8 (12 sloti)

• Slotu skaits: 96 / 64 / 128

• Diskrēto I/O kapacitāte: 2040 I/O

• Analogā I/O kapacitāte: 256 I/O

• Lietojumprogrammai specifiski kanāli: 64

• Procesa vadības kanāli: 20–60 vienkārši cikli

• Integrēto savienojumu veidi:

• Fipio pārvaldnieks (127 aģenti), SUB-D 9 savienotājs

• Neizolēta seriālā saite, 2 sieviešu mini-DIN (19.2/115 kbit/s)

• Komunikācijas moduļa kapacitāte:

• 2 lauka autobusu moduļi (1, ja tiek izmantots CANopen)

• 8 AS-Interface autobusu moduļi

• 1 CANopen

• 4 tīkla moduļi

Atmiņa

• Iekšējā RAM: 176 Kvārdi dati (ar PCMCIA) / 96 Kvārdi programma un dati (bez PCMCIA)

• PCMCIA karte: 2048 Kvārdi papildu dati / 992 Kvārdi programma

• Maksimālie objekta apgabali: 30.5% MWi iekšējie vārdi, 32% KWi konstantes vārdi, 32768 %Mi biti

Lietojumprogrammas struktūra

• 64 notikumu uzdevumi, 1 ātrs uzdevums, 1 galvenais uzdevums

Izpildes laiks / instrukcija

• 0.06 µs Boole (ar/bez PCMCIA)

• 0.08 µs vārds vai fiksēta punkta aritmētika

• 1.7 µs peldošā punkta

• Instrukcijas uz ms: 13.82 Kinst/ms (100% Boole); 8.8 Kinst/ms (65% Boole + 35% fiksēta aritmētika)

• Sistēmas režija: 0.22 ms ātrs uzdevums; 1.15 ms galvenais uzdevums

Marķēšana un vietējā signālizācija

• Marķēšana: CE

• LED indikatori:

• Zaļš (DARBS), Sarkans (FIP), Sarkans (I/O), Sarkans (KĻŪDA), Dzeltens (TER)

Elektriskie un fiziskie parametri

• Strāvas patēriņš: 1080 mA pie 5 V DC

• Moduļa formāts: Dubults

• Tīrais svars: 0.56 kg

Vide

• Standarti: 73/23/EEC, 93/68/EEC, CSA C22.2 Nr. 142, UL 508, IEC 61131-2, CSA C22.2 Nr. 213 Klase I Div 2 Grupas A–D, 92/31/EEC, 89/336/EEC

• Sertifikāti: BV, ABS, RINA, RMRS, DNV, GL, LR

• Darbības temperatūra: 0…60 °C

• Uzglabāšanas temperatūra: -25…70 °C

• Mitrumi: 10–95 % (darbība), 5–95 % (uzglabāšana, bez kondensāta)

• Augstums virs jūras līmeņa: 0–2000 m

• Aizsardzības apstrāde: TC

• Aizsardzības pakāpe (IP): IP20

• Netīrības pakāpe: 2
