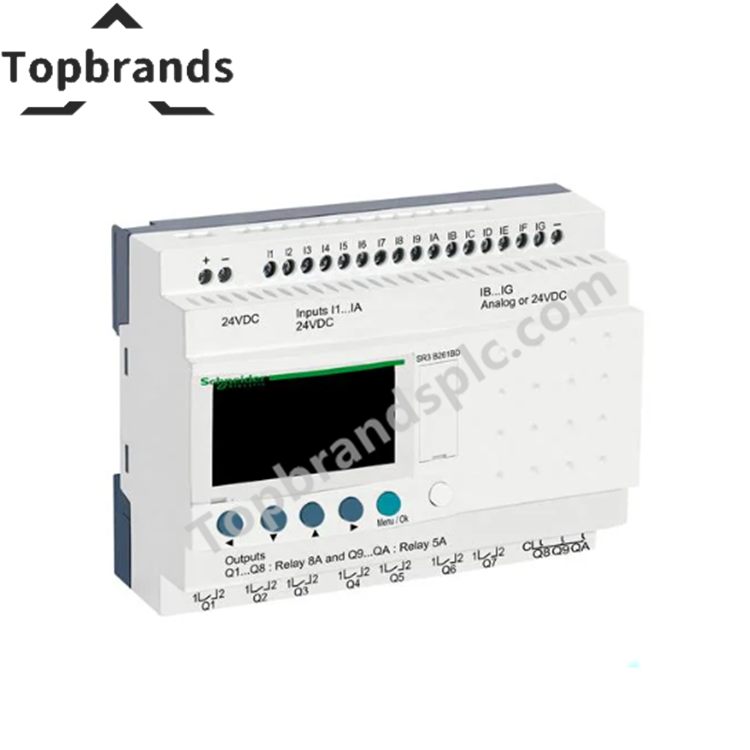

Schneider SR3B261BD modulārais viedais relejs

Specifikācijas

• Produkta diapazons: Zelio Logic

• Produkta tips: Modulārs gudrais relejs

Papildus

• Vietējais displejs: Ar

• Vadības shēmas līnijas:

• 0…500 (FBD programmēšana)

• 0…240 (Ladder programmēšana)

• Cikla laiks: 6…90 ms

• Rezerves laiks: 10 gadi pie 25 °C

• Pulksteņa novirze:

• 12 min/gadā pie 0…55 °C

• 6 s/mēnesī pie 25 °C

• Pārbaudes: Programmas atmiņa katru reizi ieslēdzot

Barošana

• Nominalais barošanas spriegums [Us]: 24 V DC

• Barošanas ierobežojumi: 19.2…30 V

• Maksimālais strāvas patēriņš:

• 190 mA (bez paplašinājuma)

• 300 mA (ar paplašinājumu)

• Jaudas zudums:

• 6 W (bez paplašinājuma)

• 10 W (ar paplašinājumu)

• Aizsardzība: Apgriezta polaritāte

Ieejas

• Diskrētās ieejas: 16, pretestības, IEC 61131-2 1. tips

• Spriegums: 24 V DC

• Strāva: 4 mA

• Skaitīšanas frekvence: 1 kHz

• Stāvokļa līmeņi:

• Augsts ≥ 15 V / ≥ 2.2 mA

• Zems ≤ 5 V / ≤ 0.75 mA

• Saderība: 3 vadu PNP tuvuma sensori

• Analogo ieeju skaits: 6, kopējā režīmā

• Diapazoni: 0…10 V, 0…24 V

• Atbalstītie sensori: NTC 10k/1000k, KTY81 sērija, Pt500

• Izšķirtspēja: 8 biti (39 mV LSB)

• Kļūda: ±5% (25 °C), ±6.2% (55 °C)

• Atkārtojamības precizitāte: ±2% (55 °C)

• Ieejas pretestība: 7.4–12 kΩ

Izvades

• Releja izvades: 10 NO

• Sprieguma ierobežojumi: 24…250 V AC, 5…30 V DC

• Termiskā strāva: 5–8 A

• Izturība: 500k cikli (AC/DC), 10M mehāniskie cikli

• Atsaucības laiks: 5–10 ms

• Pārslēgšanas jauda: ≥ 10 mA pie 12 V

• Darbības ātrums:

• 0.1 Hz (pie Ie)

• 10 Hz (bez slodzes)

• Impulsu izturība: 4 kV

Savienojumi

• Termināli: Skrūvju tips (0.2–2.5 mm², AWG 25–14)

• Griezes moments: 0.5 N·m

Vide

• Sertifikāti: UL, CSA, GL, C-Tick, GOST

• Standarti: IEC 61131-2, IEC 61000 (EMC), IEC 60068 (vide)

• Aizsardzība: IP20 (termināli), IP40 (priekšpuse)

• Netīrības pakāpe: 2

• Darbības temperatūra: -20…55 °C

• Uzglabāšanas temperatūra: -40…70 °C

• Mitrumu līmenis: 95% bez kondensāta

• Augstums virs jūras līmeņa: Līdz 2000 m (darbība), 3048 m (transportēšana)

• Produkta svars: 0.4 kg
