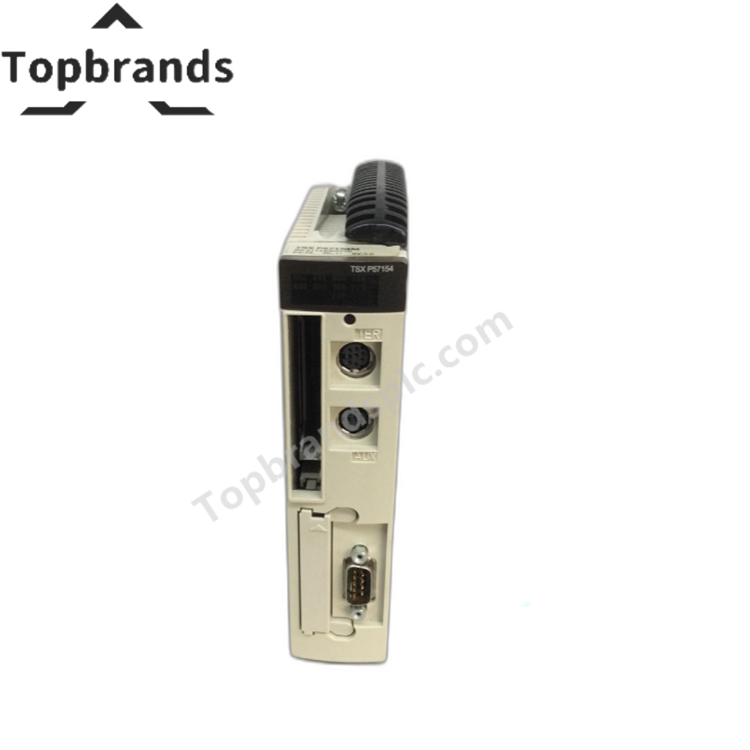

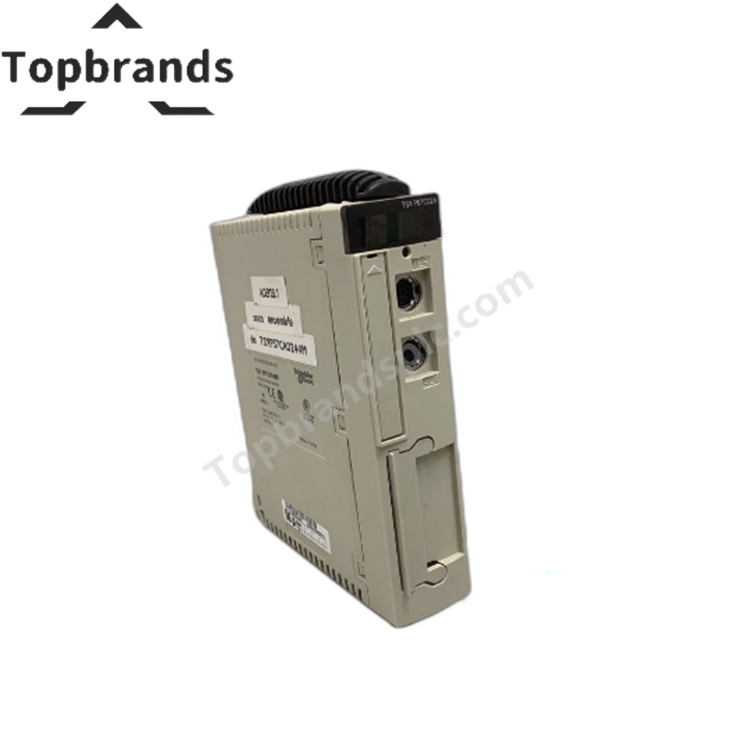

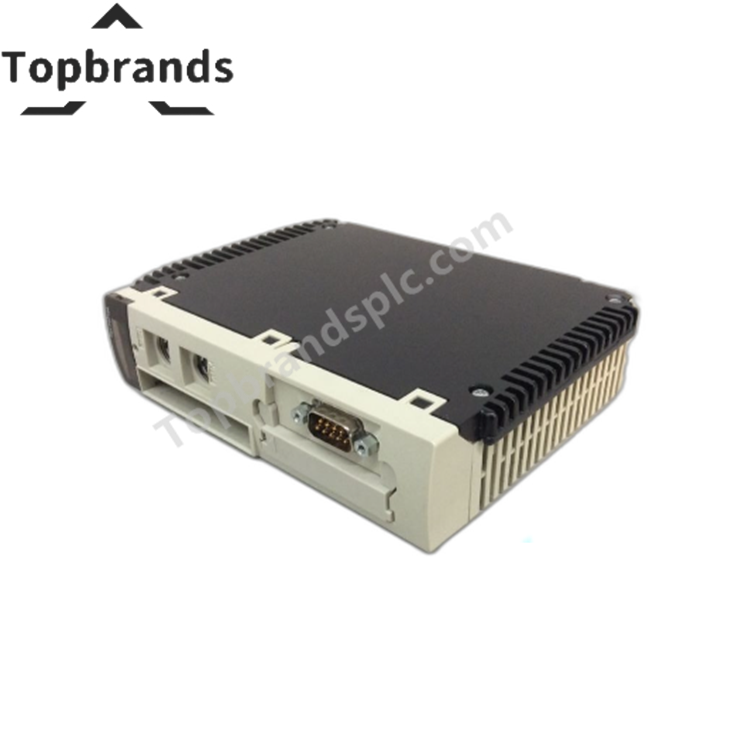

Schneider TSXP576634 Unity procesors

Galvenais

• Produkta diapazons: Modicon Premium automatizācijas platforma

• Tips: Unity procesors

• Programmatūras dizains: Unity Pro

Papildus

• Koncepcija: Transparent Ready

• Rāmis/Spraugas kapacitāte: 16 (4/6/8 spraugas), 8 (12 spraugas)

• Spraugas: 128 / 96 / 64

• Diskrēto I/O kapacitāte: 2040 I/O

• Analogā I/O kapacitāte: 512 I/O

• Specifiskas lietojumprogrammas kanāli: 64

• Procesa vadības cilpas: 30 līdz 90 vienkāršas cilpas

Integrētas savienojumi

• Neizolēta seriālā saite (mini DIN RS485, 19.2 kbit/s)

• Ethernet TCP/IP RJ45

• USB 12 Mbit/s

• Ethernet 10BASE-T/100BASE-TX

• Komunikācijas moduļa procesors: 1 / 3 / 5 / 8

Atmiņa

• Iekšējā RAM ar PCMCIA: 2048 KB dati, 7168 KB programma

• Iekšējā RAM bez PCMCIA: 2048 KB programma/dati

• PCMCIA karte: 16384 KB papildu krātuve

• Maksimālie objekta apgabali: 128 %MWi iekšējie vārdi, 32768 %Mi iekšējie biti, 64 %KWi fiksētie vārdi

• Neierobežoti DFB/EFB blokiem un atvasinātiem datiem

Lietojumprogrammas struktūra

• 1 ātra uzdevuma

• 1 galvenais uzdevums

• 4 palīguzdevumi

• 128 notikumu uzdevumi

• 32 taimeri

Izpildes laiks

• Booleans: 0.0375…0.045 µs (ar/bez PCMCIA)

• Vārds/fiksēta punkta: 0.045…0.06 µs (ar/bez PCMCIA)

• Peldošā punkta: 0.48…0.56 µs (ar/bez PCMCIA)

• Caurlaišana: 14 Kinst/ms (65 % Booleans + 35 % fiksēta punkta), 20.26 Kinst/ms (100 % Booleans)

• Sistēmas režija: 0.07 ms ātram uzdevumam, 1 ms galvenajam uzdevumam

Vietējā signālizācija

• Zaļā LED: Ethernet TCP/IP porta gatavība (RUN), procesors darbojas (RUN)

• Sarkanā LED: Konflikta noteikšana (COL), Ethernet porta kļūme (ERR), I/O moduļa kļūme (I/O), procesora/sistēmas kļūme (ERR)

• Dzeltenā LED: TER/AUX porta aktivitāte (TER), Ethernet saites diagnostika (STS), RX aktivitāte (RX), TX aktivitāte (TX)

Barošana

• Strāvas patēriņš: 1880 mA pie 5 V DC

• Moduļa formāts: Dubultkontaktbloks

• Svars: 0.61 kg

Vide

• Standarti: IEC 61131-2, UL 508, CSA C22.2 Nr. 142, CSA C22.2 Nr. 213 Klase I Div. 2 Grupas A/B/C/D, 73/23/EEC, 89/336/EEC, 92/31/EEC, 93/68/EEC

• Sertifikāti: DNV, RINA, LR, GL, BV, RMRS, ABS

• Darbības temperatūra: 0…60 °C

• Uzglabāšanas temperatūra: −25…70 °C

• Relatīvais mitrums: 10–95 % (darbība, bez kondensāta), 5–95 % (uzglabāšana)

• Augstums virs jūras līmeņa: 0…2000 m

• Aizsardzības apstrāde: TC

• IP aizsardzība: IP20

• Netīrības pakāpe: 2
