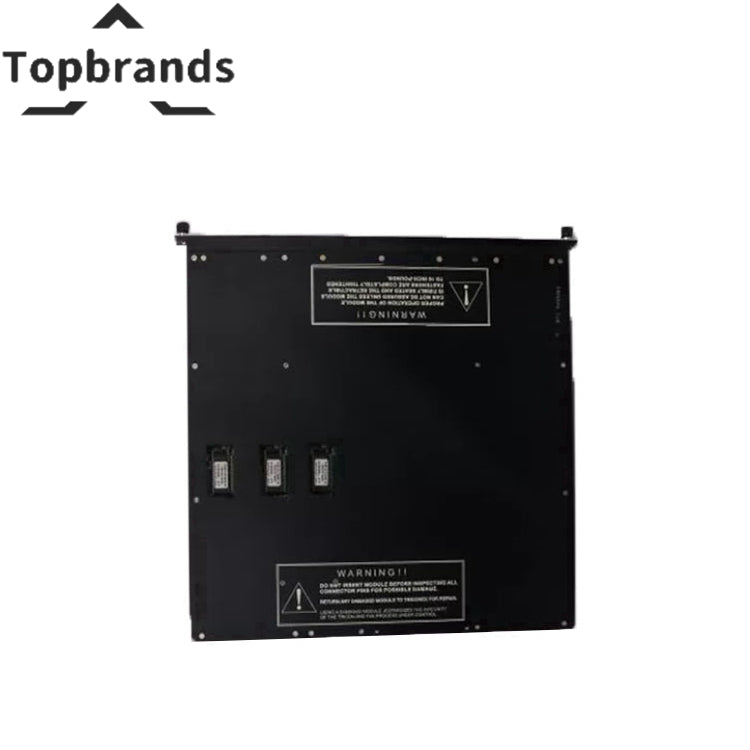

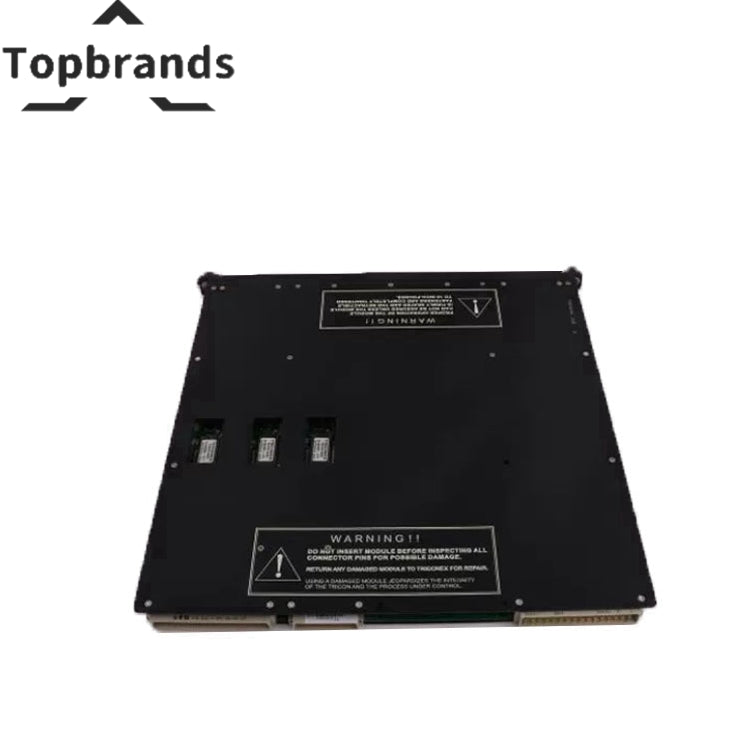

InquiryTriconex 3564 digitālās ieejas modulis
Triconex 3564, kas katalogā norādīts arī kā 3564 viendigitālās ieejas modulis, darbojas kā augsta blīvuma ieejas saskarne 64 kanāliem Tricon drošības instrumentācijas sistēmās (SIS). Tas iekšējās shēmās izmanto trīskāršo moduļu redundanci (TMR), lai nodrošinātu deterministisku drošu darbību.
Aparatūras specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Modelis | 3564 |
| Zīmols | Triconex |
| Izcelsme | ASV |
| Produkta veids | Viendigitālās ieejas modulis |
| Ieejas kanāli | 64 ar kopīgu savienojumu |
| Nominālais spriegums | 24 VDC |
| Darba diapazons | 15–30 VDC |
| Maksimālais ieejas spriegums | 36 VDC |
| Pārslēgšanas līmeņi | OFF→ON > 15 VDC, ON→OFF < 6 VDC |
| Ieejas strāva | Parasti 2–3 mA |
| Histerēzes spriegums | 4 VDC |
| Izolācija | 1500 VDC galvaniskā izolācija katram punktam |
| Ieejas pretestība | > 3,0 kΩ |
| Slodzes jauda objektā | 0,2 W katram ON punktam pie maksimālā sprieguma |
| Ieejas aizkave | < 2 ms abos virzienos |
| Diagnostika | ON/OFF iestrēgšanas noteikšana < 0,5 s |
| Drošības integritāte | Atbilst SIL3 prasībām |
| Indikatori | Kanālu LED indikatori, moduļa PASS/FAULT/ACTIVE LED indikatori |
| Nominālā jauda | 7,5 W |
| Darba temperatūra | 0 līdz +60 grādi C |
| Mitrums | 5% līdz 95%, bez kondensācijas |
| Krāsu kods | Tumši sarkans |
Trīskāršā moduļu redundance un SIL3 sertifikācija
3564 iekšējās loģikas ceļos izmanto TMR 2oo3 arhitektūru. Katrs ieejas signāls tiek apstrādāts trīs paralēlās shēmās, un vairākuma balsošana nodrošina drošu stāvokļa izpildi kļūmes gadījumā. Galvaniskā izolācija starp kanāliem novērš kļūmju izplatīšanos. Modulis ir sertificēts SIL3 drošības integritātes līmenim, nodrošinot deterministisku izslēgšanas loģiku SIS lietojumos.
Biežāk uzdotie jautājumi
J: Kāds ir ieejas aizkaves laiks stāvokļa pārejām? A: Pārejas no OFF uz ON un no ON uz OFF tiek apstrādātas mazāk nekā 2 ms laikā.
J: Kā modulis nosaka iestrēgušas ieejas? A: Automātiskā diagnostika 0,5 s laikā nosaka iestrēgšanu stāvoklī ON un OFF.
J: Vai modulis var darboties ar spriegumu virs 30 VDC? A: Maksimālais ieejas spriegums ir 36 VDC; tā pārsniegšana var sabojāt ieejas shēmas.
Uzstādīšanas vadlīnijas objektā
- Uzstādiet moduli paredzētajā Tricon šasijas slotā un droši nostipriniet.
- Izvietojiet ieejas vadus atsevišķi no augstsprieguma vadītājiem, lai samazinātu traucējumus.
- Pārliecinieties, ka ekranētie kabeļi EMI slāpēšanai ir savienoti ar šasijas zemējumu.
- Pirms moduļa ieslēgšanas pārbaudiet ieejas ierosmes spriegumu.
- Nodošanas ekspluatācijā laikā vērojiet LED indikatorus, lai apstiprinātu kanāla un moduļa stāvokli.
-
