Bieži jautājiet Kopā
100% Genuine Stock, 24/7 Service

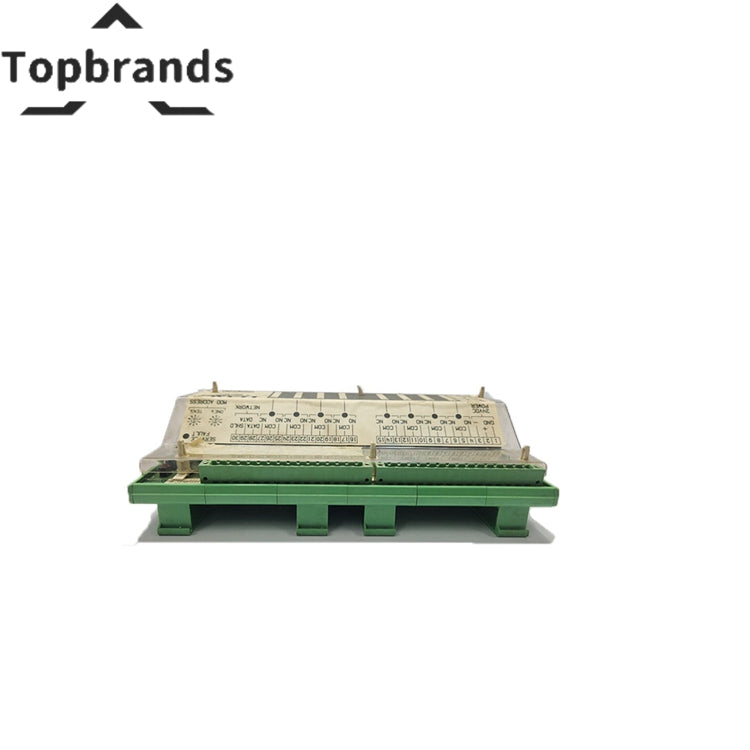

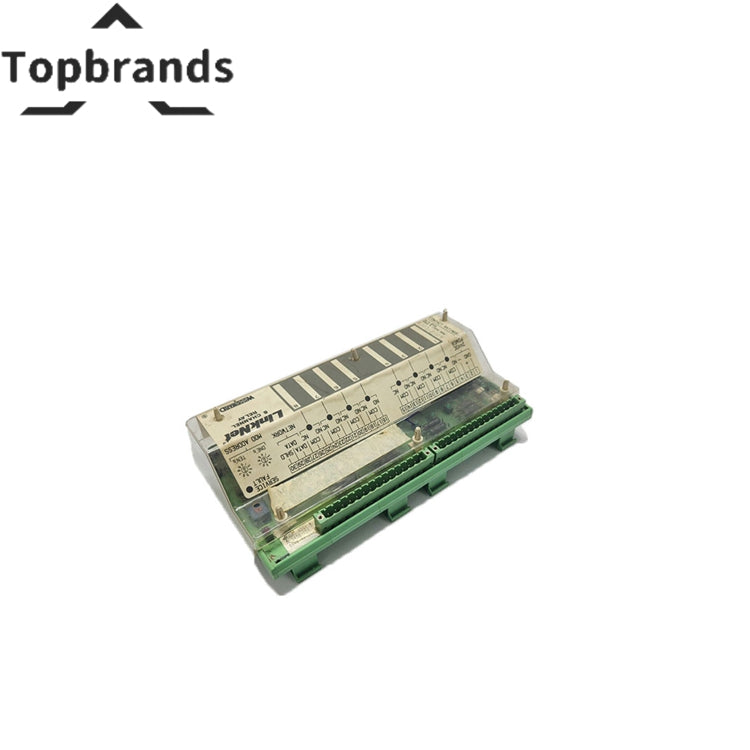

InquiryWoodward 9905-971 diskrēto ieeju modulis
Woodward 9905-971, kas katalogos norādīts arī kā diskrēto ieeju modulis, ir 24 kanālu ieejas karte, kas paredzēta turbīnu un rūpnieciskās vadības sistēmām, nodrošinot ātrus atjaunināšanas ciklus un latentās kļūmes noteikšanu augstas uzticamības lietojumos.
Aparatūras specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Modelis | 9905-971 |
| Zīmols | Woodward |
| Izcelsmes valsts | ASV |
| Svars | 4 kg |
| Izmēri | Standarta šasijas slota izmērs |
| Kanāli | 24 diskrētās ieejas |
| Atjaunināšanas laiks | 5 ms |
| Laika marķēšana | 1 ms izšķirtspēja |
| Ieejas spriegums | 24 V līdzstrāva, nominālais |
Funkcionālais apraksts
- Latentās kļūmes noteikšana: Katras releja izejas darbība tiek nepārtraukti pārbaudīta, neietekmējot tās darbības stāvokli. Releju virknes-paralēlais slēgums nodrošina noturību pret viena vai divu releju atteici.
- Releju izejas: Konfigurējamas kā normāli atvērti (NO) vai normāli slēgti (NC) kontakti.
- Kontaktu saslapināšanas spriegums: Iekšējs 24 V līdzstrāvas barošanas avots vai ārēji 18–32 V līdzstrāvas / 100–150 V līdzstrāvas avoti.
- Izolācija: Pilnībā izolētām diskrētajām ieejām ir nepieciešams kopējā atskaites punkta savienojums starp ieeju un barošanas avotu.
Džemperu un vadu savienojuma prasības
- Iekšējai 24 V līdzstrāvas kontaktu saslapināšanai: nepieciešami džemperi starp spailēm 33, 34 un 35.
- Ārējai kontaktu saslapināšanai: ārējā avota kopējais vads jāsavieno ar diskrēto ieeju kopējiem vadiem (spailes 34 un 35).
- Moduļi tiek nostiprināti ar skrūvēm un drošai izņemšanai atvienoti, izmantojot augšējos/apakšējos rokturus.
Biežāk uzdotie jautājumi
J: Cik ieejas pieņem katrs modulis? A: Katrs modulis pieņem sešas kontaktu ieejas, bet četri moduļi kopā nodrošina 24 ieejas.
J: Kāds ir kontaktu saslapināšanas spriegums? A: Nomināli 24 V līdzstrāva, ar iespēju izmantot ārējus 18–32 V līdzstrāvas vai 100–150 V līdzstrāvas avotus.
J: Kā darbojas latentās kļūmes noteikšana? A: Releji tiek atvērti/aizvērti pa pāriem vai atsevišķi, lai pārbaudītu stāvokļa izmaiņas, savukārt atgriezeniskās nolasīšanas shēma nosaka kļūmes.
Uzstādīšanas vadlīnijas objektā
- Ievietojiet kartes vadotnēs un nostipriniet ar skrūvēm augšpusē un apakšpusē.
- Pievienojiet kopējos vadus pareizi, lai nepieļautu peldošas ieejas.
- Ieeju vadiem izmantojiet ekranētus kabeļus, lai samazinātu elektromagnētiskos traucējumus.
- Nodošanas ekspluatācijā laikā pārbaudiet releju izejas, izmantojot diagnostisko atgriezenisko nolasīšanu.
- Pārliecinieties, ka džemperu konfigurācija atbilst izvēlētajam kontaktu saslapināšanas sprieguma avotam.
-
