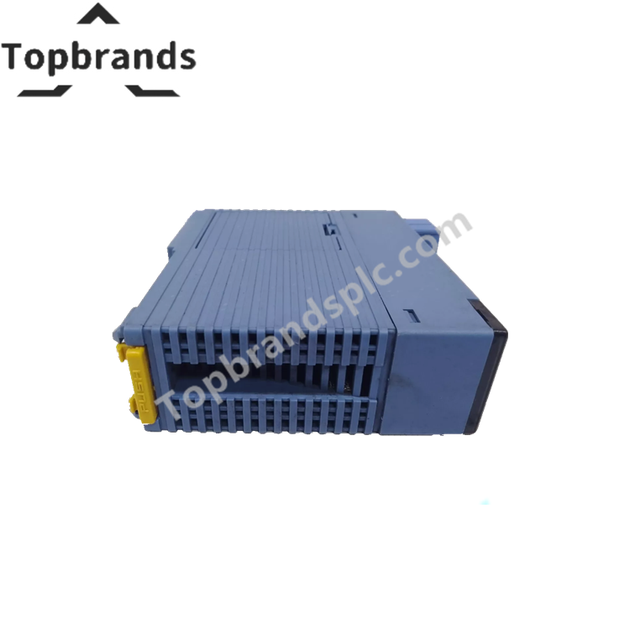

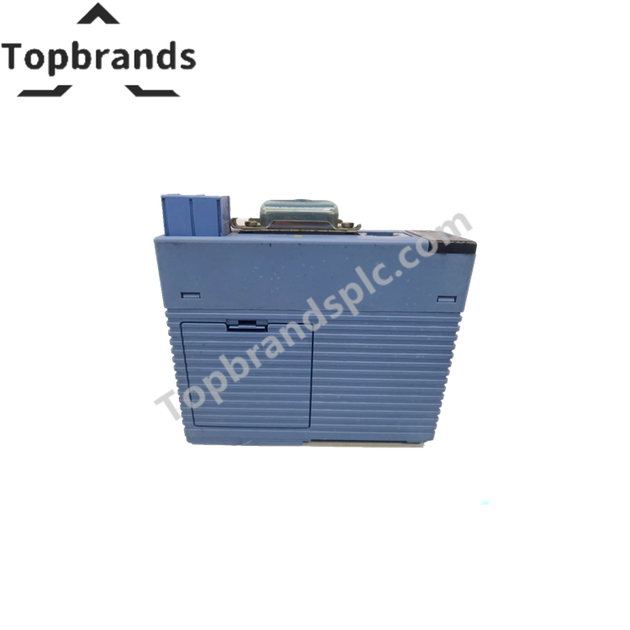

Yokogawa AAP135-S53/K4A00 impulsa ieejas modulis

Ieejas specifikācijas

• Modelis: AAP135 impulsa ieejas modulis

• Tips: 8 kanālu, izolēta impulsa skaitīšanas ieeja (0–10 kHz)

• Kanāli: 8, izolēti

• Ieejas signāls:

• 2-vadu: Kontaktligzda IESLĒGTA/IZSLĒGTA, sprieguma impulss, strāvas impulss (iespējams raidītāja barošanas avots)

• 3-vadu: Barošanas sprieguma impulss

• Ieejas frekvence: 0–10 kHz

• Minimālais impulsa platums: 40 µs

• Izturības spriegums:

• Ieeja ↔ Sistēma: 500 V AC (1 min)

• Kanāls ↔ Kanāls: 500 V AC (1 min)

• Ieejas signāla līmenis:

• Kontakts: Atvērts ≥100 kΩ, Aizvērts ≤200 Ω

• Sprieguma/strāvas impulss: VH 3–24 V DC, VL −1–8 V DC, VH–VL ≥3 V

• Avota pretestība: ≤1 kΩ

• Šunta pretestība: Izvēlējamā (Nav / 200 / 500 / 1000 Ω)

• Pull-up pretestība: 68 kΩ (12 V DC / 24 V DC)

• Filtrs: Konfigurējams prettraucējumu filtrs

• Datu atjaunošanas periods: 2 ms

Barošanas avots

• Transmitera jauda: Izvēlējamā 24 V DC / 12 V DC

• Limiter vērtība:

• 12 V DC ±10%: 40 mA

• 24 V DC ±10%: 30 mA

• Strāvas patēriņš:

• 5 V DC: maksimāli 300 mA

• 24 V DC: maksimāli 400 mA

Citas specifikācijas

• Svars: 0.3 kg

• Savienojums: Spiediena skavas terminālis, KS kabelis vai MIL savienotāja kabelis

Piedēkļu kodi

• –S: Standarta tips

• 5: Bez sprādziendrošības

• 3: ISA standarta G3 opcija, temperatūras diapazons −20–70 °C

Opcijas kods: Ar KS kabeļa saskarnes adapteri [Modelis: ATK4A-00]
