1MRK000508-BBr00 | ABB | Modul Geganti | Jenama Baru

SKU 1MRK000508-BBr00

  • Part Number:

    1MRK000508-BBr00

  • Manufacturer:

    ABB

  • Condition:

    Brand New & in Stock

  • Product Type:

    Modul Geganti

  • Origin:

    Sweden

  • Shipping Detail:

    Fedex and UPS etc

  • Warranty:

    12 months

Kerap bertanya Bersama

100% Genuine Stock, 24/7 Service

Inquiry

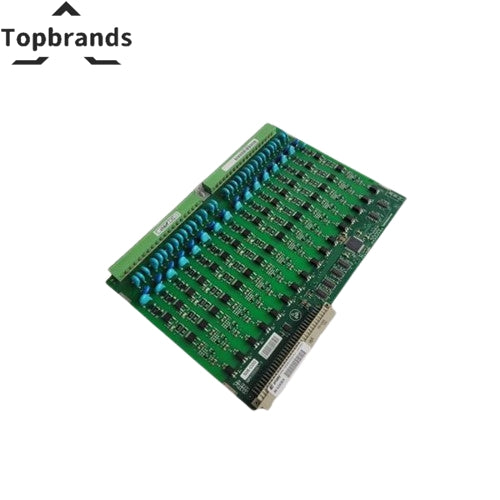

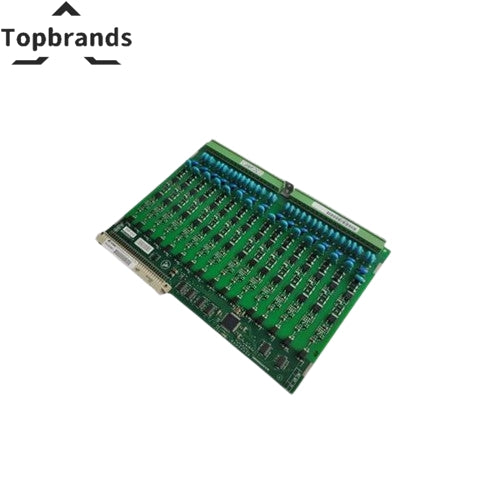

Modul Geganti ABB 1MRK000508-BBr00

Dikonfigurasikan untuk pemerolehan isyarat binari dan pemantauan status dalam subrak geganti perlindungan ABB, ABB 1MRK000508-BBr00 (Modul Geganti Input Binari 1MRK000508-BBr00) menyediakan pelaksanaan fizikal/elektrik secara langsung.

Spesifikasi Perkakasan

Parameter Spesifikasi
Model 1MRK000508-BBr00
Jenama ABB
Asal Sweden
Berat 0.24 kg (0.54 lbs)
Dimensi 268 mm x 148 mm x 28 mm (10.5 in x 5.83 in x 1.10 in)
Suhu Operasi -40 hingga +85 deg C (-40 hingga +185 deg F)
Penggunaan Kuasa Dikuasakan melalui bas satah belakang dalaman IED
Kapasiti Saluran 16 input binari berpenebat
Ambang Input (RL220) 220–250 VDC pada 50 mA
Ambang Input (RL110) 110–125 VDC pada 30 mA
Julat Arus Input 2 mA hingga 50 mA
Impedans Input 22 kOhms
Voltan Penebatan 2500 VAC (saluran-ke-bumi / saluran-ke-logik)
Masa Tindak Balas < 10 ms

Automasi Pencawang dan Penapisan Input Binari

Modul input binari menyalurkan keadaan sesentuh tambahan peralatan utama ke dalam unit pemprosesan geganti perlindungan untuk pelaksanaan logik saling kunci dan trip. 1MRK000508-BBr00 menggabungkan penapisan isyarat perkakasan pada kesemua 16 saluran bagi menyekat lonjakan voltan sementara dan pengambilan induksi AC pada kabel kawalan yang panjang. Dengan masa tindak balas pantas kurang daripada 10 ms dan penghalang penebatan dielektrik 2500 VAC, modul ini mengekalkan penderiaan sesentuh yang boleh dipercayai sambil melindungi mikropemproses IED dalaman daripada lonjakan pensuisan pencawang.

Soalan Lazim

S: Apakah perbezaan fungsi utama antara konfigurasi ambang RL220 dan RL110?

J: Tetapan RL220 mengkonfigurasikan saluran input binari untuk bateri pencawang tambahan 220–250 VDC, manakala tetapan RL110 melaraskan ambang pengambilan saluran untuk bekalan kawalan 110–125 VDC.

S: Adakah 1MRK000508-BBr00 menyokong pengiraan denyutan untuk pemeteran tenaga atau operasi suis?

J: Ya. Papan ini menyokong pengiraan denyutan berkelajuan tinggi yang dipertingkatkan pada saluran inputnya untuk merekod operasi atau penutupan sesentuh berasaskan frekuensi.

Garis Panduan Pemasangan Lapangan

  • Asingkan semua kuasa kawalan tambahan luaran dan litar trip sebelum memasang atau menservis modul geganti dalam subrak.
  • Pakai gelang tangan Nyahcas Elektrostatik (ESD) yang dibumikan apabila mengendalikan pemasangan papan litar bercetak.
  • Sejajarkan papan dengan pandu kad dalam slot geganti perlindungan dan tolak dengan kukuh sehingga penyambung berbilang pin satah belakang terpasang sepenuhnya.
  • Ketatkan skru penahan panel hadapan untuk mengukuhkan modul dan mengekalkan kesinambungan bumi casis terhadap EMI.
  • Sambungkan pendawaian medan input binari luaran ke blok terminal belakang, dan sahkan bahawa voltan bateri pencawang sepadan dengan ambang voltan input yang dikonfigurasikan (RL220 atau RL110).
