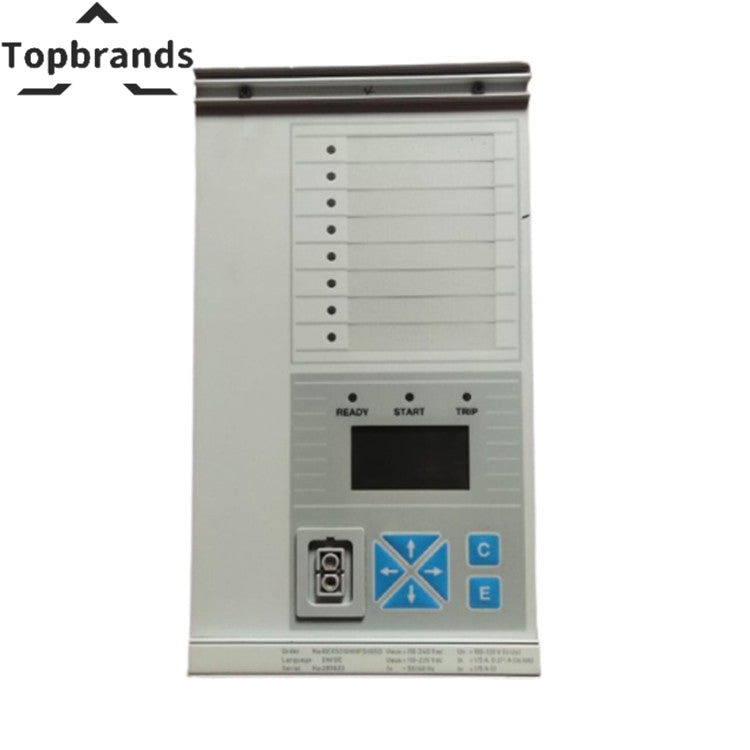

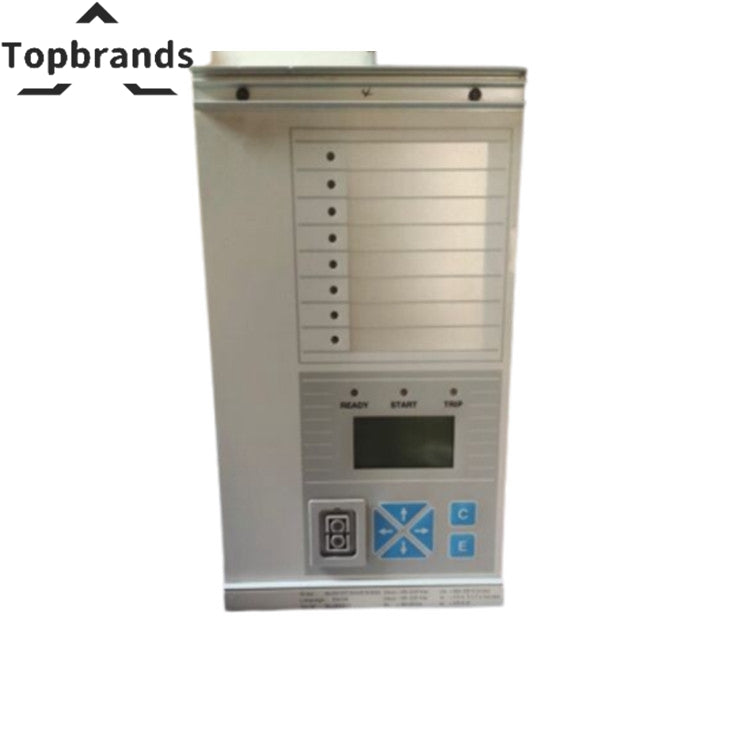

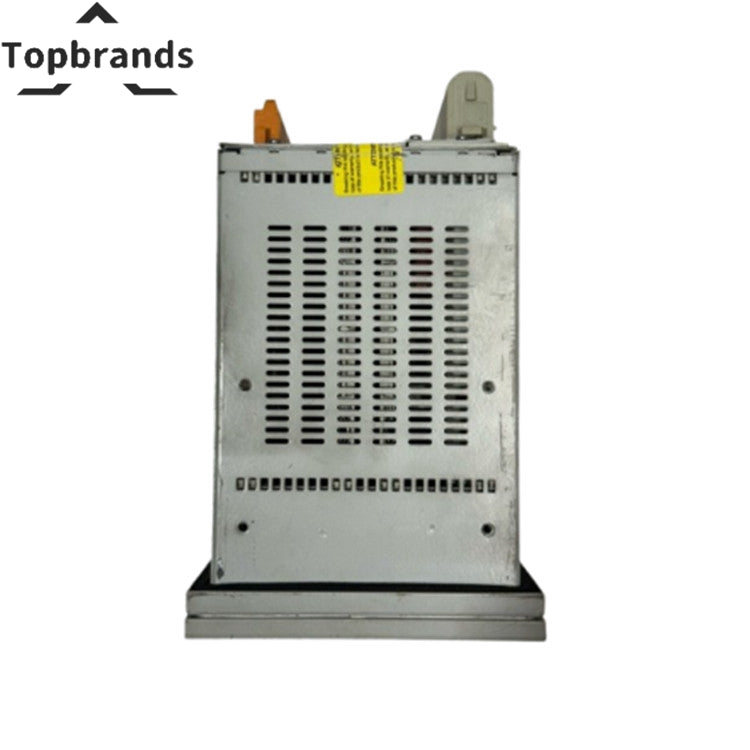

ABB REX521 Feeder Protection Relay 100% Jenama Baru

Data Teknikal untuk MOTOROLA MVME162-21

Jadual 5.2.1-1 Input Penjanaan:

• Kekerapan dinilai: 50.0/60.0 Hz
• Input semasa Nilai semasa: 0.2 A / 1 A / 5 A
• Keupayaan tahan haba:
  • Berterusan: 1.5 A / 4 A / 20 A
  • Untuk 1 saat: 20 A / 100 A / 500 A
  • Tahan arus dinamik, nilai separuh gelombang: 50 A / 250 A / 1250 A
• Galangan input: <750 mΩ / <100 mΩ / <20 mΩ
• Voltan terkadar input voltan: 100 V / 110 V / 115 V / 120 V (parameterisasi)
  • Tahan voltan, berterusan: 2 x Un (240 V)
  • Beban pada voltan terkadar: <0.5 VA
• Julat voltan input sensor RMS: 9.4 V RMS
  • Puncak julat voltan: ± 12 V
  • Galangan masukan: >4.7 MΩ
  • Kapasiti input: <1 nF

Jadual 5.2.1-2 Bekalan Kuasa Bantu:

• Jenis:
  • PS_87H (REX521xxHxx)
  • PS_87L (REX521xxLxx)
• Voltan input, AC: 110/120/220/240 V (PS_87H sahaja)
• Voltan input, DC: 110/125/220 V (PS_87H), 24/48/60 V (PS_87L)
• Variasi voltan:
  • AC: 85…110% daripada nilai undian
  • DC: 80…120% daripada nilai undian
• Beban: <20 W
• Riak dalam voltan tambahan DC: Maks. 12% daripada nilai DC yang dinilai (IEC 60255-11)
• Masa gangguan dalam voltan DC tambahan tanpa menetapkan semula:
  • <40 ms (110 V)
  • <100 ms (200 V)
  • <15 ms (24 V)
  • <50 ms (48 V)
• Petunjuk suhu berlebihan dalaman: +78°C (+75…+83°C)

Jadual 5.2.1-3 Input Digital:

• Jenis:
  • PS_87H (REX521xxHxx)
  • PS_87L (REX521xxLxx)
• Julat pengendalian, DC: 80…265 V DC
  • DI9: 18...265 V
