Allen-Bradley

Modul Geganti Blok Terminal Allen Bradley 700-HLS1Z24

SKU 700-HLS1Z24

  • Part Number:

    700-HLS1Z24

  • Manufacturer:

    Allen-Bradley

  • Condition:

    Brand New & in Stock

  • Product Type:

    Modul Geganti Blok Terminal

  • Origin:

    USA

  • Shipping Detail:

    Fedex and UPS etc

  • Warranty:

    12 months

Kerap bertanya Bersama

100% Genuine Stock, 24/7 Service

Inquiry

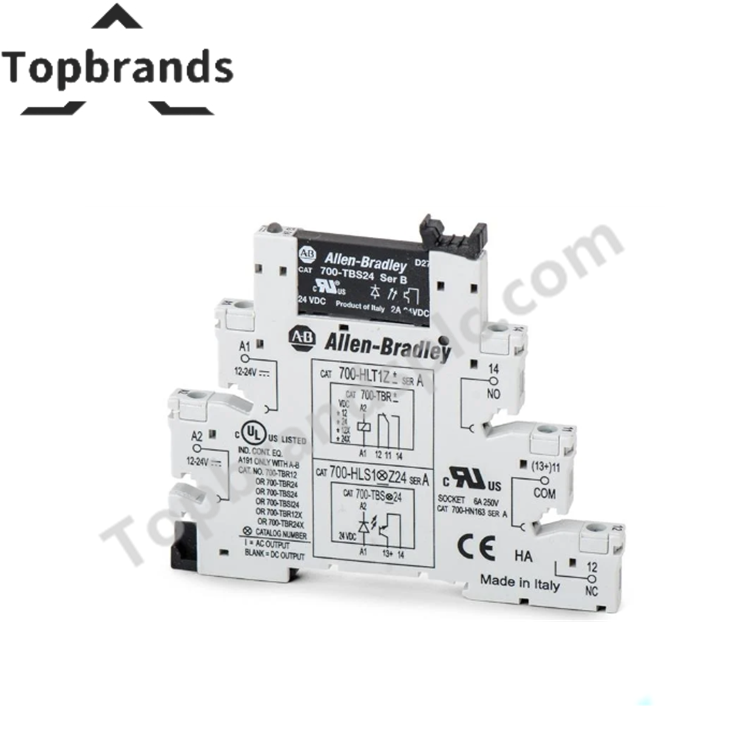

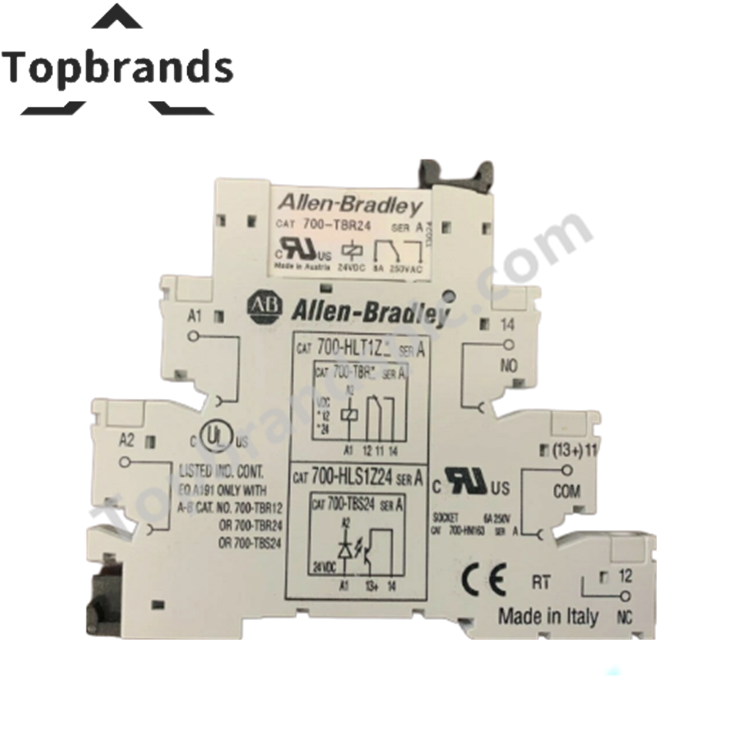

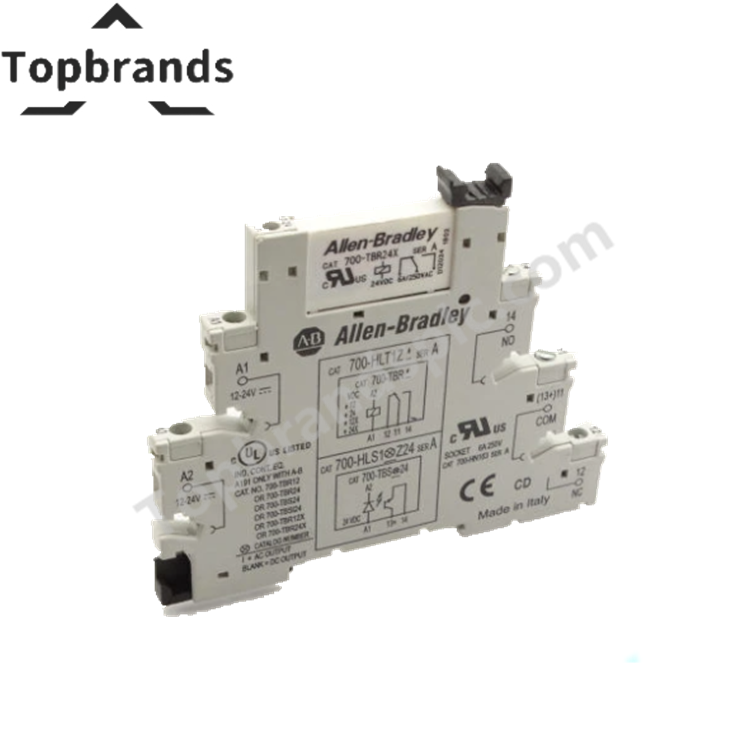

Modul Geganti Blok Terminal Allen-Bradley 700-HLS1Z24

Dikonfigurasi untuk pensuisan beban DC dalam sistem kawalan Allen-Bradley,  Allen-Bradley 700-HLS1Z24 (Modul Geganti Blok Terminal 700-HLS1Z24 ) menyediakan pensuisan keadaan pepejal terus bagi beban medan melalui antara muka kompak yang dipasang pada rel DIN. Modul ini menggabungkan fungsi geganti, pendawaian blok terminal, penunjuk status LED dan perlindungan kekutuban dalam perumah berkelebaran sempit yang direka untuk pemasangan kabinet kawalan berketumpatan tinggi.

Spesifikasi Perkakasan

Parameter Spesifikasi
Model 700-HLS1Z24
Jenama Allen-Bradley
Asal Tidak dinyatakan dalam data pengilang yang tersedia
Jenis Produk Modul Geganti Blok Terminal
Teknologi Geganti Geganti Keadaan Pepejal (Output MOSFET/Transistor)
Voltan Kawalan 24 VDC
Julat Voltan Operasi 19.2 hingga 30 VDC
Jenis Output Output DC Keadaan Pepejal
Voltan Output Terkadar 24 VDC
Voltan Output Berterusan Maksimum 48 VDC
Arus Output Terkadar Beban Resistif 2 A
Arus Pensuisan Minimum 0.1 mA
Arus Kebocoran Keadaan Mati < 0.001 mA
Petunjuk Status Penunjuk LED Bersepadu
Ciri Perlindungan Perlindungan Kekutuban Songsang
Jenis Sambungan Terminal Skru
Pemasangan Rel DIN 35 mm
Kadar Perlindungan IP20
Lebar 6.2 mm
Tinggi 88 mm
Kedalaman 76 mm
Suhu Operasi -20 deg C hingga +55 deg C

Pengoptimuman Ketumpatan I/O Profinet dan Kabinet Kawalan

700-HLS1Z24 direka untuk aplikasi yang memerlukan antara muka pensuisan kompak antara output PLC dan peranti medan. Perumah selebar 6.2 mm membolehkan ketumpatan I/O yang lebih tinggi dalam panel kawalan apabila ruang kabinet terhad.

Seni bina pensuisan keadaan pepejal menghapuskan kehausan sentuhan mekanikal yang berkaitan dengan geganti elektromekanikal. Integrasi dengan platform PLC Allen-Bradley dan pengawal industri lain membolehkan pensuisan pantas beban medan DC sambil mengekalkan pengasingan elektrik antara litar kawalan dan beban.

Penunjuk LED bersepadu memberikan pengesahan visual terus tentang status pensuisan, sekali gus memudahkan aktiviti pentauliahan dan penyelesaian masalah dalam pemasangan kawalan teragih.

Soalan Lazim

S: Adakah 700-HLS1Z24 menggunakan sesentuh geganti mekanikal?
J: Tidak. Modul ini menggunakan output MOSFET/transistor keadaan pepejal dan tidak mengandungi sesentuh pensuisan mekanikal.

S: Apakah arus beban terkadar maksimum?
J: Modul ini ditarafkan untuk beban resistif 2 A pada keadaan voltan output yang ditetapkan.

S: Adakah perlindungan kekutuban songsang disertakan pada input kawalan?
J: Ya. Litar kawalan menggabungkan perlindungan kekutuban songsang bersama penunjuk status LED bersepadu.

Garis Panduan Pemasangan Medan

  • Pasang modul pada rel DIN 35 mm yang dibumikan dengan betul.

  • Sahkan voltan kawalan kekal dalam julat operasi 19.2 hingga 30 VDC yang ditetapkan.

  • Patuhi kekutuban yang betul apabila mendawai input kawalan 24 VDC.

  • Ketatkan terminal skru mengikut piawaian elektrik tapak.

  • Halakan pendawaian beban secara berasingan daripada litar isyarat aras rendah jika praktikal.

  • Sahkan beban yang disambungkan tidak melebihi kadar output 2 A.

  • Kekalkan jarak dan pengudaraan yang mencukupi dalam panel kawalan berketumpatan tinggi.

  • Sahkan petunjuk status LED semasa prosedur pentauliahan dan penyelenggaraan.
