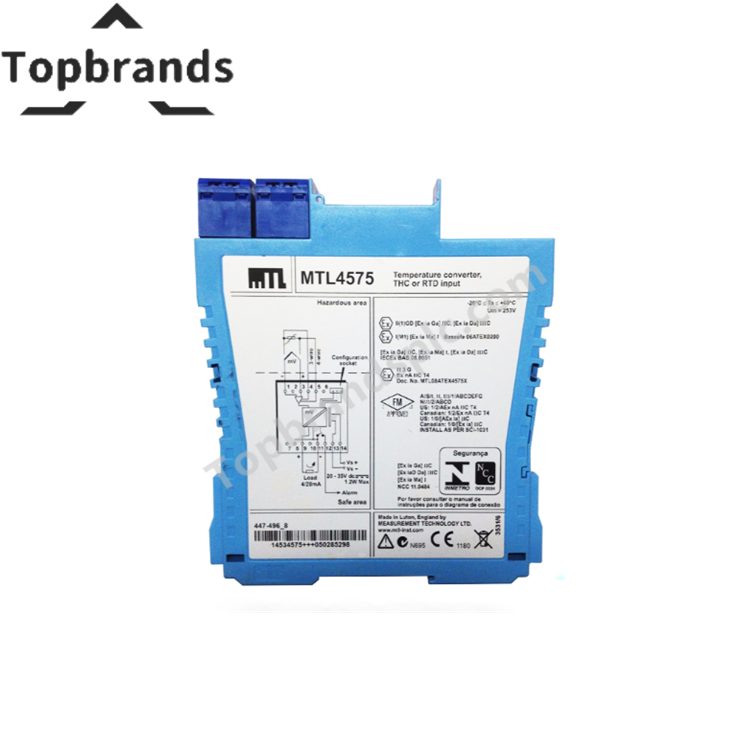

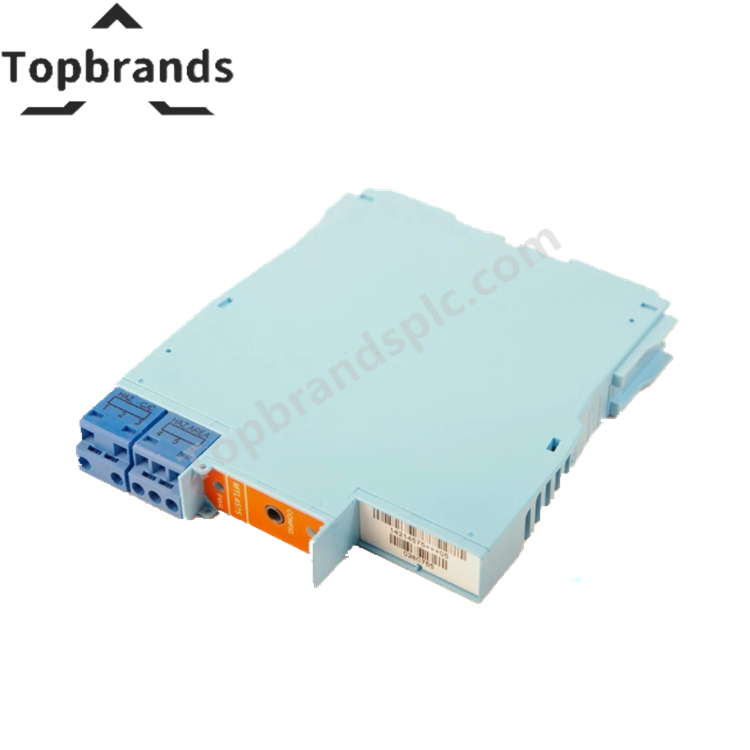

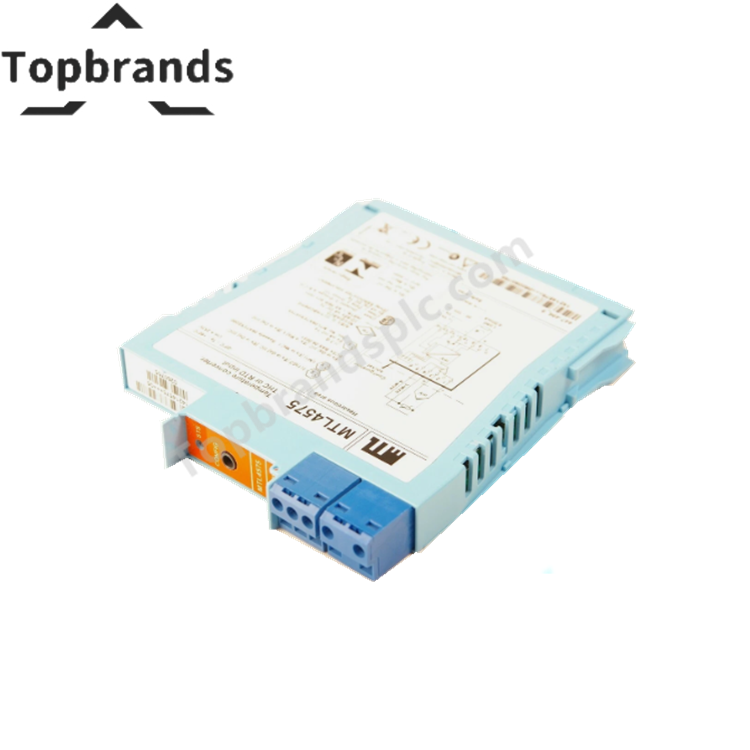

MTL4575 | MTL Instruments | Penukar Suhu

Maklumat Am

• Bilangan Saluran: Satu

• Berat Penghantaran: 1 kg

Keserasian Isyarat Masukan

• Jenis Sumber Isyarat:

• Pt 100, Pt 500, Pt 1000

• Cu-50, Cu-53

• Ni 100, Ni 500, Ni 1000 (DIN 43760)

• Termokopel (THC): Jenis J, K, T, E, R, S, B, N (mengikut BS 60584) dan XK

• Input Millivolt: input mV

• RTD (platinum 2/3/4 way mengikut BS 60751):

• Lokasi Sumber Isyarat:

• Zon 0, IIC, kawasan berbahaya T4-T6

• Bahagian 1, Kumpulan A, lokasi berbahaya

Spesifikasi Masukan

• Julat Isyarat Masukan:

• –75 hingga +75 mV

• 0 hingga 400 Ω (0 hingga 1000 Ω untuk sensor Pt & Ni)

• Julat Isyarat Masukan:

• 3 hingga 150 mV

• 10 hingga 400 Ω (10 hingga 1000 Ω untuk sensor Pt & Ni)

• Arus Eksitasi RTD: 200 µA nominal

• Pengimbangan Sambungan Sejuk: Automatik atau boleh dipilih

• Ralat Pengimbangan Sambungan Sejuk: ≤ ±1.0°C

Prestasi

• Penolakan Mod Umum: 120 dB (240V pada 50/60Hz, tindak balas 500ms)

• Penolakan Mod Siri: 40 dB pada 50/60Hz

• Ketepatan Kalibrasi (pada 20°C, tindak balas 500ms):

• mV/THC: ±15 µV atau ±0.05% daripada nilai masukan (mana-mana yang lebih besar)

• RTD: ±80 mΩ

• Output: ±11 µA

• Drift Suhu (tipikal):

• mV/THC: ±0.003% daripada nilai masukan/°C

• RTD: ±7 mΩ/°C

• Output: ±0.6 µA/°C

• Contoh (Input RTD - tindak balas 500ms):

• Julat: 250 Ω

• Ketepatan: ±(0.08/250 + 11/16000) × 100% = 0.1% daripada julat

• Drift Suhu: ±(0.007/250 × 16000 + 0.6) µA/°C = ±1.0 µA/°C

Output & Amaran

• Julat Output: 4 hingga 20 mA (nominal, ke 600 Ω maks)

• Output Amaran (Boleh Dikonfigurasi):

• Relay ON semasa amaran

• 250 mA @ 35V maks

• Pengesanan Kegagalan Awal (untuk termokopel):

• Amaran dicetuskan apabila rintangan gelung meningkat > 50 Ω

• Penggerak Keselamatan semasa Kegagalan Sensor:

• Boleh dikonfigurasi ke Upscale, Downscale, atau Mati

Ciri Elektrik

• Rintangan Pimpinan Maksimum (THC): 600 Ω

• Masa Tindak Balas: Boleh dikonfigurasi (lalai: 500 ms)

• Untuk ketepatan pada 100/200 ms, hubungi MTL

• Penunjuk LED:

• Hijau: Kuasa dan status

• Kuning: Amaran (menyala apabila kenalan tertutup)

• Penggunaan Arus Maksimum (pada isyarat 20 mA): 50 mA @ 24V

• Penyerapan Kuasa (pada isyarat 20 mA): 1.2 W @ 24V

• Deskripsi Keselamatan: Rujuk sijil untuk parameter.

• Um = 253V rms atau dc

Konfigurasi

• Pengkonfigurasi:

• Komputer peribadi yang menjalankan perisian MTL PCS45

• Antara muka: PCL45USB antara muka bersiri
