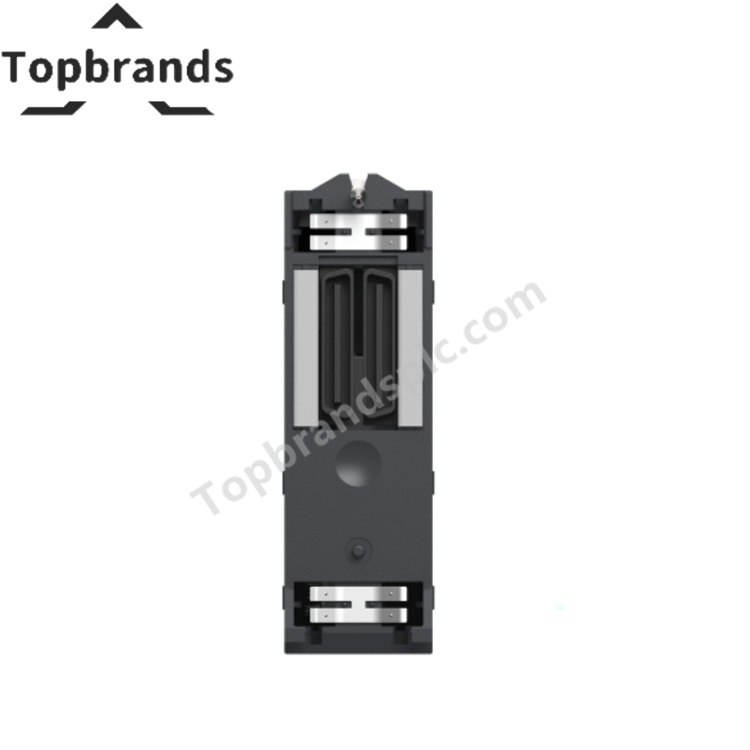

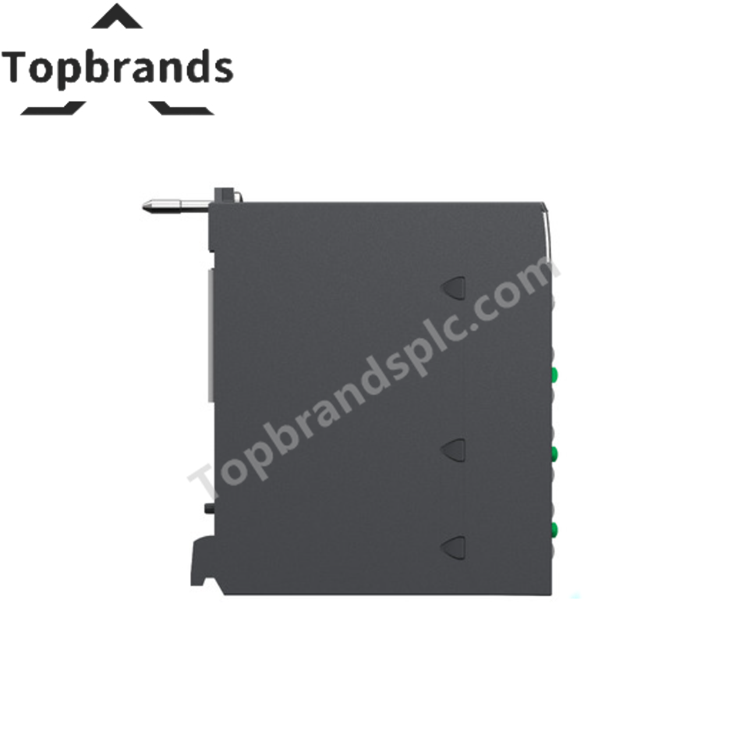

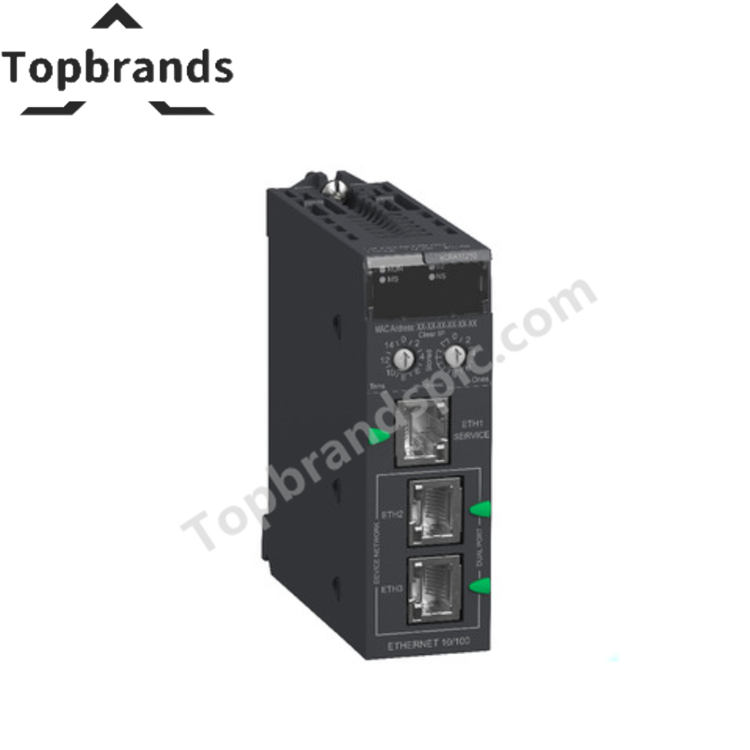

Modul Pengembangan I/O Schneider Electric BMECRA31210

Spesifikasi

• Julat Produk: Modicon X80

• Keserasian Julat: Modicon M580

• Jenis Produk atau Komponen: Modul pengembangan I/O

• Permohonan Peranti: Penyesuai jatuh RIO Ethernet X80

• Permohonan Spesifik Produk: Untuk modul I/O jauh

Pelengkap

• Jenis Bas:

• Bas X merentasi backplane jauh

• Ethernet merentasi backplane jauh

• Bilangan Port: 3

• Jenis Sambungan Terpadu:

• 1 port untuk perkhidmatan atau peralatan diedarkan

• 2 port untuk Rangkaian Ethernet RIO (RSTP)

• Jenis Rangkaian Komunikasi: IPv4

• Protokol Port Komunikasi: EtherNet/IP

• Perkhidmatan Komunikasi:

• Penyesuai Ethernet/IP

• RSTP (sokongan topologi cincin)

• Rangkaian Ethernet RIO

• Kualiti Perkhidmatan (QoS)

• Pemesejan Eksplisit CIP (pelayan)

• Pelayan Modbus TCP (diagnostik modul)

• Klien DHCP, klien TFTP, klien FTP, klien FDR

• Klien SNTP, ejen SNMP

• Keselamatan Siber:

• Dayakan/lumpuhkan port komunikasi

• Sokongan protokol Syslog

• Jenis Penyambung: 3 × RJ45

• Mod Pertukaran: Separuh dupleks, dupleks penuh, autonegotiation, auto MDIX

• Kadar Pemindahan: 10/100 Mbit/s

• Port Ethernet: 10/100BASE-TX

• Fungsi Tersedia:

• CCOTF (Perubahan Konfigurasi secara Langsung)

• Pengumpulan data input dan penerbitan ke penyesuai kepala I/O jauh

• Modul output dikemas kini dari penyesuai kepala I/O jauh

• Diagnostik untuk peranti I/O jauh (Peranti DDT)

• Pencerminan port

• Cap masa sistem

• Rak sambungan I/O jenis 1 yang tidak mengganggu

• Rakaman data dengan cap masa 10 ms

• Topologi: Cincin

• Isyarat Tempatan:

• 1 LED hijau (RUN – modul aktif)

• 1 LED merah (ERR – ralat modul)

• 1 LED hijau/merah (Status Modul – status modul)

• 1 LED hijau/merah (Status Rangkaian – status rangkaian)

• 1 LED hijau (STS – diagnostik pautan Ethernet)

• Penggunaan Arus: 1800 mA

• Voltan Masukan: 3.3 V DC

• Keserasian Produk:

• 0…1024 saluran diskret

• 0…256 saluran analog

• Kaunter, penandaan masa, antara muka pengekod SSI, kawalan gerakan, input frekuensi, AS-Interface, pautan bersiri, penukar gentian, HART, penimbangan

• CANopen master (CPU berdiri sendiri sahaja)

• PROFIBUS (CPU berdiri sendiri sahaja)

• suis Ethernet

• Format Modul: Standard

• Berat Produk: 0.225 kg

• Mod Pengikatan: Dengan skru

• Mod Pemasangan: Dipasang pada rak

• Dimensi (L × T × D): 32 × 100 × 87.5 mm

• Ketinggian Pengangkutan Maksimum: 3000 m

• Kelembapan Relatif: 95 % tanpa kondensasi

Persekitaran

• Arahan:

• 2014/35/EU – Arahan Voltan Rendah

• 2014/30/EU – Keserasian Elektromagnetik

• Sijil Produk: CE, UL, CSA, RCM, EAC, Merchant Navy

• Standard:

• IEC 61131-2

• IEC 61010-2-201

• UL 61010-2-201

• CSA C22.2 No 61010-2-201

• IACS E10

• IEC 61000-6-5 (Jenis antara muka 1 dan jenis 2)

• IEC 61850-3 (Lokasi G)

• Ciri-ciri Persekitaran: Persekitaran standard

• Darjah Perlindungan IP: IP20

• Suhu Udara Sekitar untuk Operasi: 0…60 °C

• Suhu Udara Sekitar untuk Penyimpanan: -40…85 °C

• Ketinggian Operasi: ≤ 2000 m
