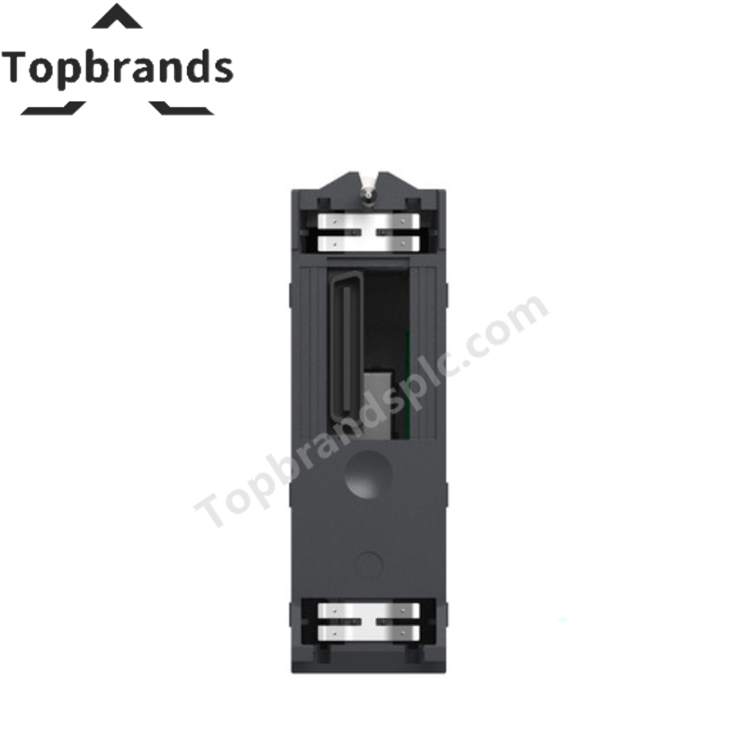

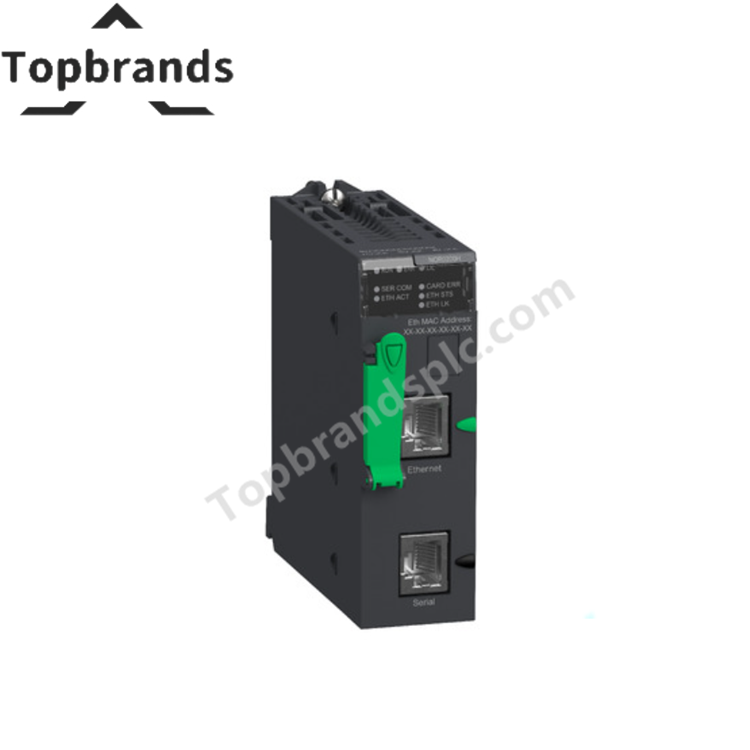

Modul Komunikasi Schneider Electric BMXNOR0200H

Spesifikasi

• Julat Produk: Modicon M340

• Jenis: Modul komunikasi

• Sambungan Terpadu:

• Ethernet RJ45 10/100 Mbit/s, 1 pasang berpintal, Transparent Ready Class C30

• Serial RS232/485 RJ45, 300…38400 bit/s, 1 pasang berpintal, Transparent Ready Class C30

• Rawatan Perlindungan: Salutan konformal

Pelengkap

• Perkhidmatan Komunikasi:

• Pengurusan lebar jalur

• Pemesejan Modbus TCP

• Protokol DNP3 / DNP3 IP

• Protokol IEC 60870-5-101/-104

• Pengurusan acara berstempel masa

• Pengurusan modem luaran (serial, PSTN, GSM, GPRS/3G)

• Log data dalam fail CSV

• Pemberitahuan E-mel / SMS

• Pelayan web, penonton rak, penyunting data

• Klien BootP, DHCP, FDR

• Pelayan SMTP, klien/pelayan FTP, klien NTP, ejen SNMP

• Sokongan sandaran acara automatik semasa kehilangan kuasa

• Sokongan pelbagai protokol (tuan & hamba)

• Penghalaan acara telus dari hamba jauh ke SCADA

• Port Ethernet: 10BASE-T / 100BASE-TX

• Memori: Kad Flash SD yang dibekalkan (BMXRWS128MWF) 128 MB

• Penggunaan Memori:

• Pengaktifan pelayan web standard

• Penyimpanan halaman web pengguna

• Fail CSV log data

• Bekalan: Dalaman melalui rak

• LED Isyarat Tempatan:

• ETH ACT (hijau): aktiviti Ethernet

• RUN (hijau): Pemproses berjalan

• ETH STS (hijau): status Ethernet

• CARD ERR (merah): Ralat kad memori

• ERR (merah): Ralat pemproses/sistem

• DL (merah): Muat turun sedang berjalan

• SER COM (kuning): Komunikasi bersiri

• ETH LINK (hijau): Kadar data

• Penggunaan Arus: 95 mA pada 24 V DC

• Format: Standard

• Berat: 0.4 lb (0.2 kg)

Persekitaran

• Suhu Operasi: -13…158 °F (-25…70 °C)

• Kelembapan Relatif: 10…95% (tidak mengembun)

• Darjah Perlindungan: IP20

• Arahan:

• 2014/35/EU (Voltan Rendah)

• 2014/30/EU (EMC)

• 2014/34/EU (ATEX)

• Sijil: CE, UL, CSA, RCM, EAC, Merchant Navy, Zon ATEX 2/22, Zon IECEx 2/22, UKCA

• Standard: EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3, EN/IEC 60079-0

• Ketahanan Persekitaran:

• Gas: Kelas Gx (ISA S71.04), Kelas 3C4 (IEC 60721-3-3)

• Debu: Kelas 3S4 (IEC 60721-3-3)

• Pasir: Kelas 3S4 (IEC 60721-3-3)

• Garam: Tahap 2 (IEC 68252)

• Acuan / Spora kulat: Kelas 3B2 (IEC 60721-3-3)

• Lokasi Berbahaya: Kelas I Bahagian 2
