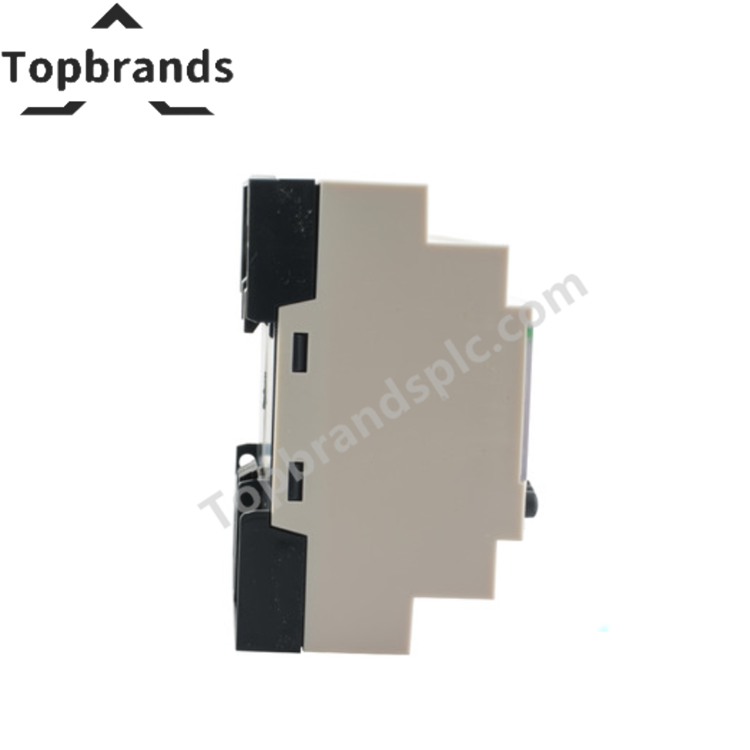

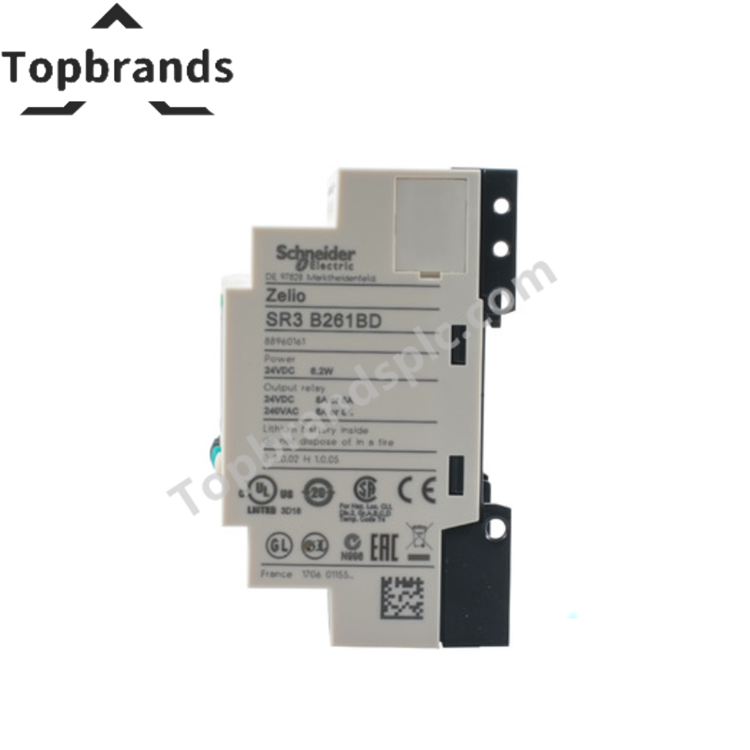

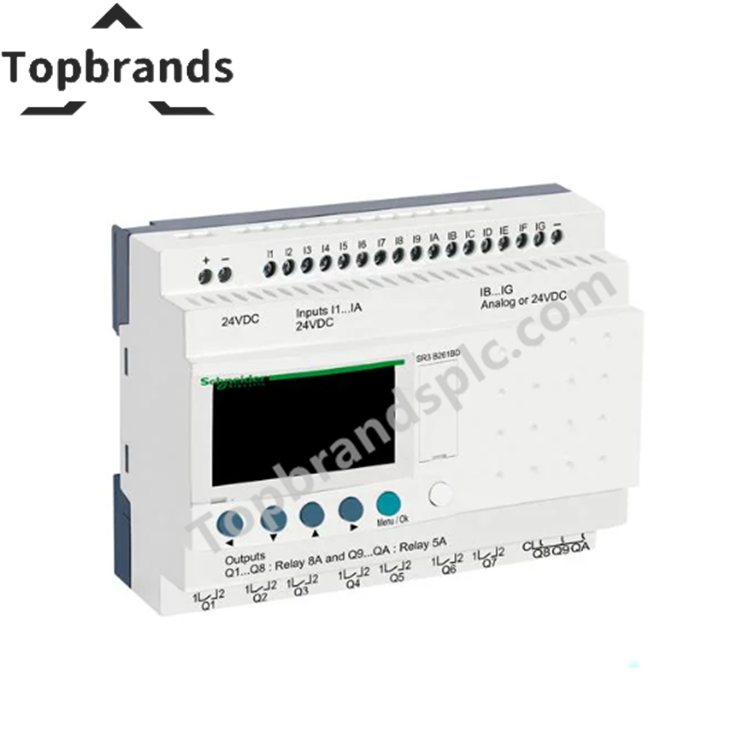

Schneider SR3B261BD Relay Pintar Modular

Spesifikasi

• Julat Produk: Zelio Logic

• Jenis Produk: Relay pintar modular

Pelengkap

• Paparan Tempatan: Dengan

• Garis Skim Kawalan:

• 0…500 (pengaturcaraan FBD)

• 0…240 (pengaturcaraan Tangga)

• Masa Kitaran: 6…90 ms

• Masa Sandaran: 10 tahun pada 25 °C

• Drift Jam:

• 12 min/tahun pada 0…55 °C

• 6 s/bulan pada 25 °C

• Pemeriksaan: Memori program pada setiap kuasa hidup

Kuasa

• Voltan Bekalan Dinilai [Us]: 24 V DC

• Had Bekalan: 19.2…30 V

• Arus Maksimum:

• 190 mA (tanpa sambungan tambahan)

• 300 mA (dengan sambungan tambahan)

• Penyerapan Kuasa:

• 6 W (tanpa sambungan tambahan)

• 10 W (dengan sambungan tambahan)

• Perlindungan: Polarity terbalik

Input

• Input Diskret: 16, resistif, IEC 61131-2 Jenis 1

• Voltan: 24 V DC

• Arus: 4 mA

• Kekerapan Pengiraan: 1 kHz

• Paras Keadaan:

• Tinggi ≥ 15 V / ≥ 2.2 mA

• Rendah ≤ 5 V / ≤ 0.75 mA

• Keserasian: Sensor proximity PNP 3-wayar

• Input Analog: 6, mod biasa

• Julat: 0…10 V, 0…24 V

• Probe Disokong: NTC 10k/1000k, siri KTY81, Pt500

• Resolusi: 8 bit (39 mV LSB)

• Ralat: ±5% (25 °C), ±6.2% (55 °C)

• Ketepatan Ulangan: ±2% (55 °C)

• Impedans Input: 7.4–12 kΩ

Output

• Output Relay: 10 NO

• Had Voltan: 24…250 V AC, 5…30 V DC

• Arus Terma: 5–8 A

• Ketahanan: 500k kitaran (AC/DC), 10M kitaran mekanikal

• Masa Respons: 5–10 ms

• Kapasiti Penukaran: ≥ 10 mA pada 12 V

• Kadar Operasi:

• 0.1 Hz (pada Ie)

• 10 Hz (tanpa beban)

• Ketahanan Impuls: 4 kV

Sambungan

• Terminal: Jenis skru (0.2–2.5 mm², AWG 25–14)

• Tork: 0.5 N·m

Persekitaran

• Sijil: UL, CSA, GL, C-Tick, GOST

• Standard: IEC 61131-2, IEC 61000 (EMC), IEC 60068 (persekitaran)

• Perlindungan: IP20 (terminal), IP40 (depan)

• Darjah Pencemaran: 2

• Suhu Operasi: -20…55 °C

• Suhu Penyimpanan: -40…70 °C

• Kelembapan: 95% tidak mengembun

• Ketinggian: Sehingga 2000 m (operasi), 3048 m (pengangkutan)

• Berat Produk: 0.4 kg
