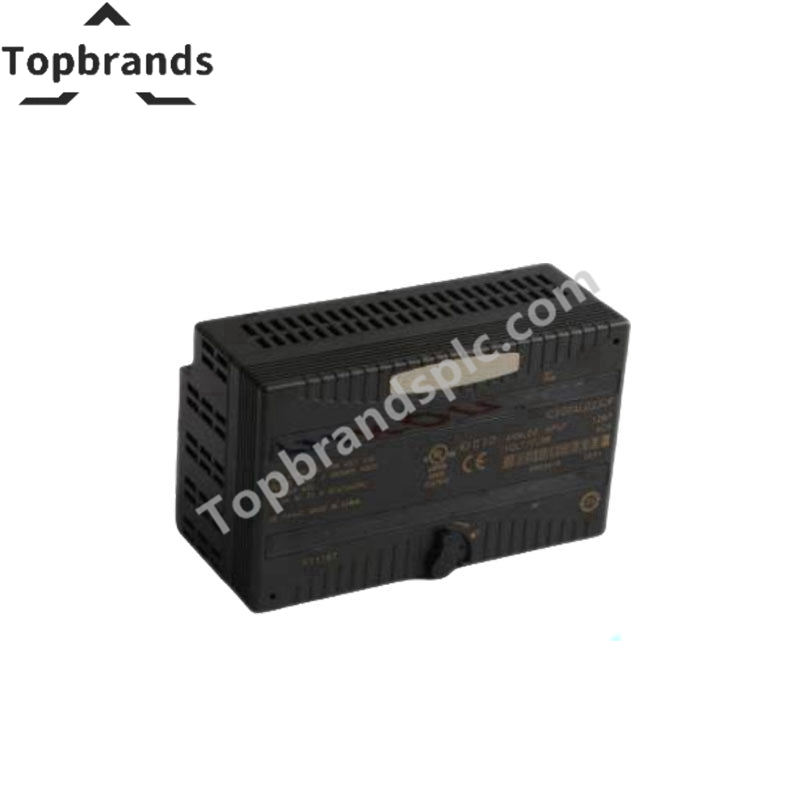

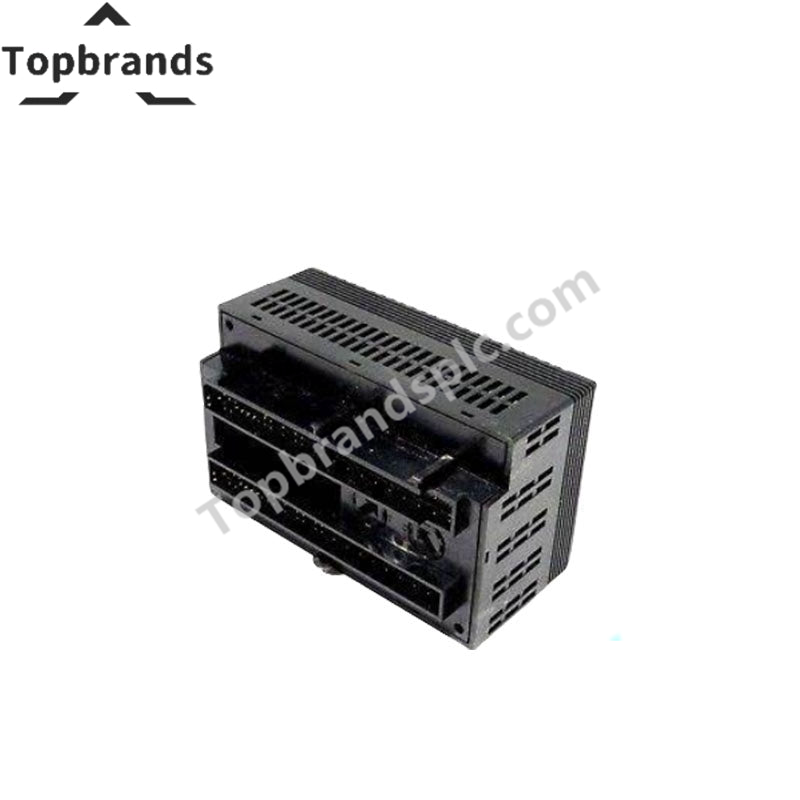

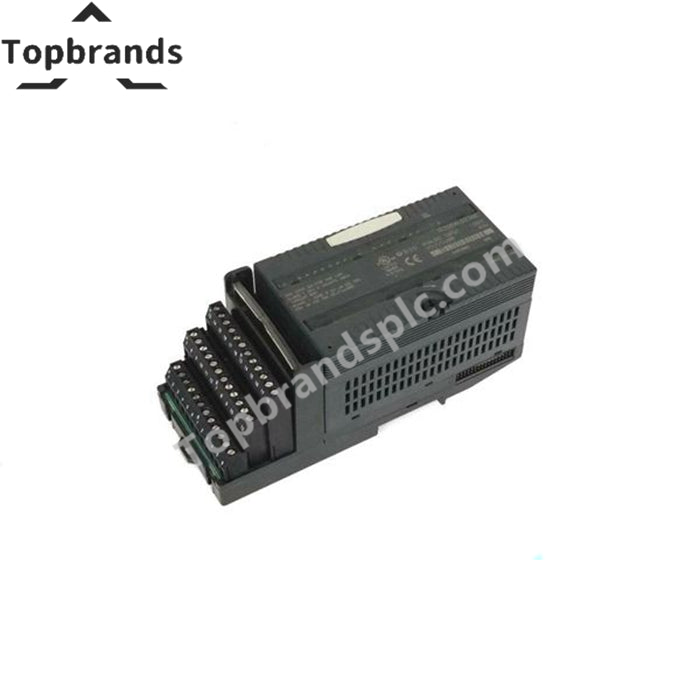

Módulo de Entrada Analógica GE Fanuc IC200ALG266

Descrição

O GE Fanuc IC200ALG266 é um módulo de entrada analógica de alta densidade da série VersaMax. Ele possui 15 canais de entrada de corrente single-ended projetados para aquisição precisa de sinais em sistemas de E/S distribuídos.

Especificações

• Canais de Entrada: 15 entradas analógicas single-ended

• Tipo de Sinal: Entrada de corrente, tipicamente 4–20 mA

• Resolução: Conversão analógica para digital de 15 bits

• Faixa de Entrada: -10 VDC a +10 VDC nominal

• Taxa de Atualização: 7,5 ms por canal

• Fonte de Alimentação: 5 VDC do backplane, consumo máximo de 150 mA

• Tensão de Isolamento: 1500 V AC por 1 minuto

• Precisão: ±0,3% típico, ±0,5% máximo a 25°C

• Temperatura de Operação: 0°C a +60°C

• Umidade: 5% a 95%, sem condensação

• Diagnóstico: Detecção de falhas para erros de conversão de sinal

• Indicador LED: LED OK para status do módulo

Características

• Design de Alta Densidade: 15 canais em um módulo compacto para uso eficiente do espaço

• Configuração de Sink de Corrente: Simplifica a fiação para sensores industriais

• Sem Necessidade de Alimentação Externa: Opera inteiramente a partir da alimentação do backplane

• Relato de Falhas: Alerta CPU e sistemas HMI/SCADA sobre anomalias de sinal

• Estados Configuráveis por Software: Suporta comportamento padrão ou último estado na parada da CPU

• Filtragem Robusta: 32 Hz ±20% por canal para redução de ruído

• Confiabilidade Industrial: Resiste a ambientes severos e interferências elétricas

• Compatibilidade VersaMax: Integração perfeita com sistemas de controle GE/Emerson
