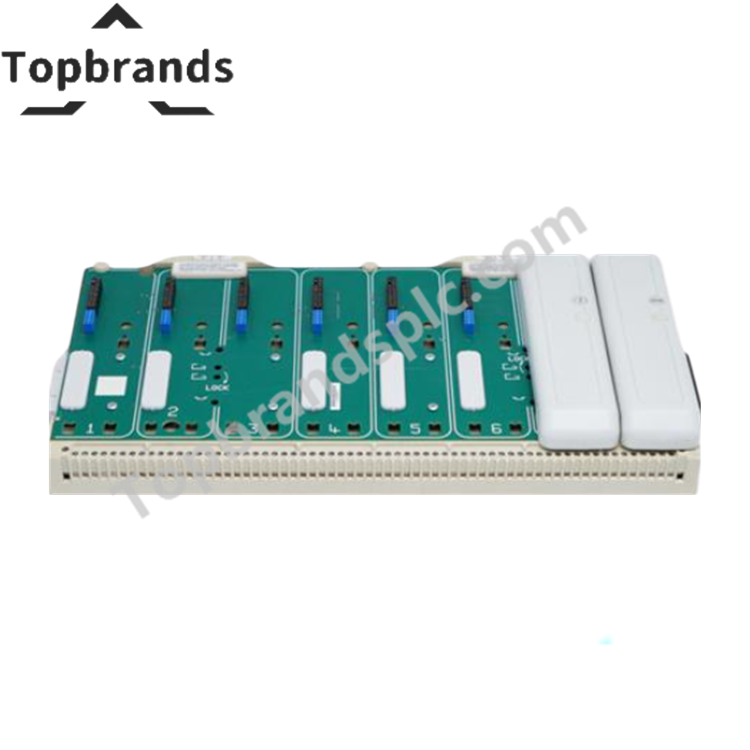

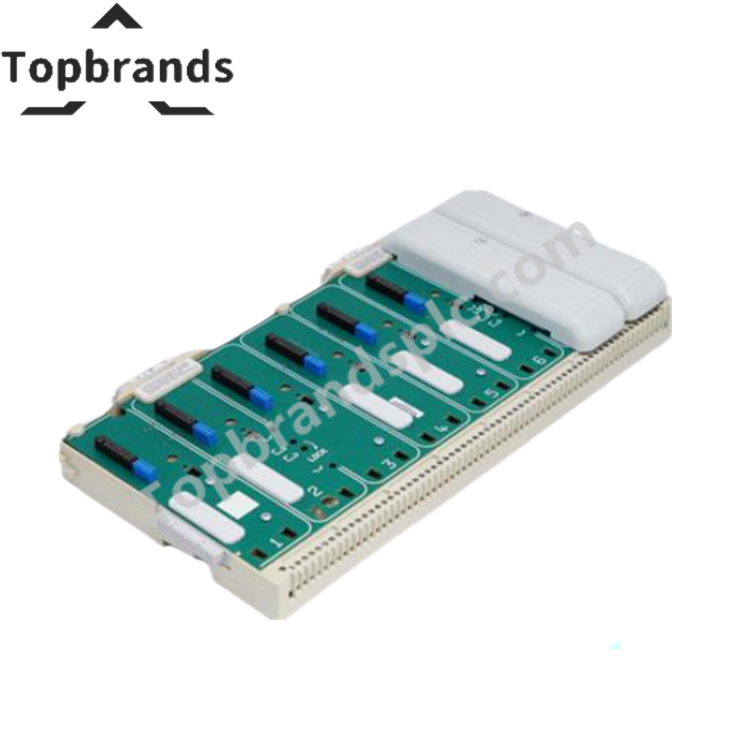

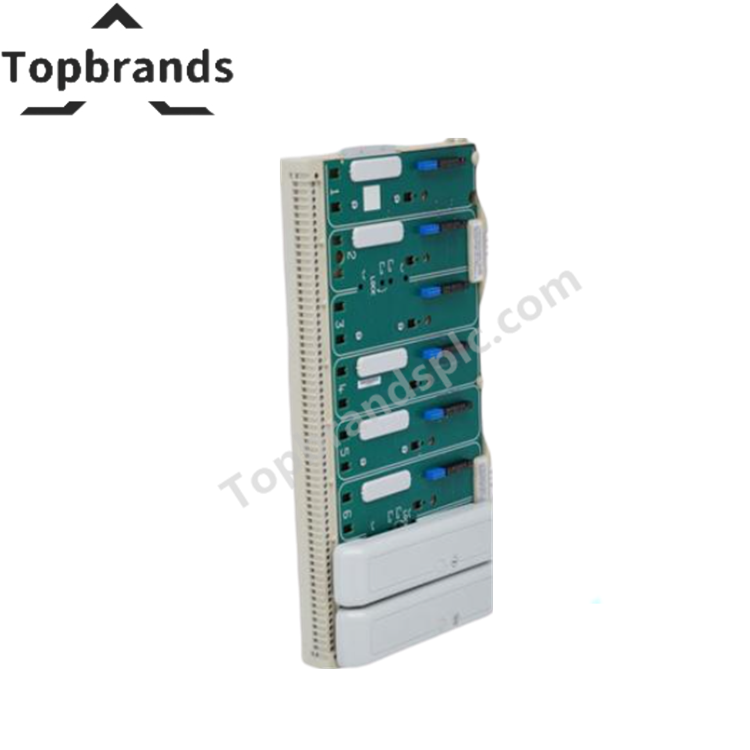

MTL 8709-CA-08 Suporte de E/S com 8 Slots

Descrição

O MTL 8709-CA-08 é um suporte de E/S com 8 slots projetado para sistemas PAC8000. Ele serve como a espinha dorsal física e elétrica para montagem e interconexão de módulos de E/S, controladores e terminais de campo em aplicações de uso geral e em áreas perigosas.

Especificações

• Modelo: MTL 8709-CA-08

• Capacidade do Módulo: Suporta até 8 módulos de E/S PAC8000

• Faixa do Barramento de Endereço: Endereços de módulo 1–64

• Conectores Railbus: Entrada fêmea, saída macho

• Terminais de Campo: Aceita terminais snap-on padrão PAC8000

• Alimentação de Campo em Barramento: Dois conectores de 8 pinos para distribuição de energia do módulo

• Barra de Aterramento: Barra isolada para telas e blindagens de cabos

• Opções de Montagem: Trilho DIN (EN 50022 ou EN 50035) ou painel plano

• Material: Suporte feito de polifenileno modificado; PCB de laminado de vidro tecido com resina epóxi

• Dimensões: 342 mm × 170 mm × 22 mm

• Peso: Aproximadamente 2,17 lbs (680 g)

• Temperatura de Operação: –40°C a +70°C

• Temperatura de Armazenamento: –40°C a +85°C

• Faixa de Umidade: 5% a 95% UR, sem condensação

• Aprovações para Áreas Perigosas: Classe I Div 2 Grupos A–D (FM, CSA); Zona 2 IIC T6 (Categoria ATEX 3)

Características

• Espinha Dorsal Modular: Fornece suporte mecânico e elétrico para módulos PAC8000

• Endereçamento Estendido: Suporta até 64 endereços de módulo para design flexível do sistema

• Distribuição de Energia Integrada: Conectores de alimentação de campo em barramento simplificam a fiação

• Aterramento Isolado: Melhora a segurança e blindagem da fiação de campo

• Terminais Snap-On: Terminais de campo se conectam facilmente sem conectores extras

• Pronto para Áreas Perigosas: Certificado para uso em Zona 2 e Classe I Div 2

• Construção Durável: Construído com materiais industriais para confiabilidade a longo prazo

• Montagem Flexível: Compatível com múltiplos padrões de trilho DIN e configurações de painel plano
