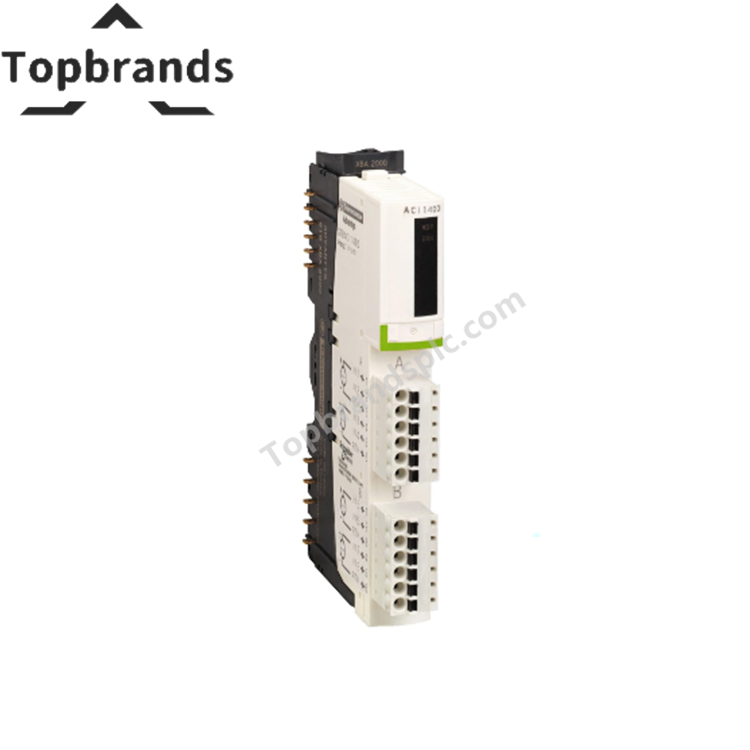

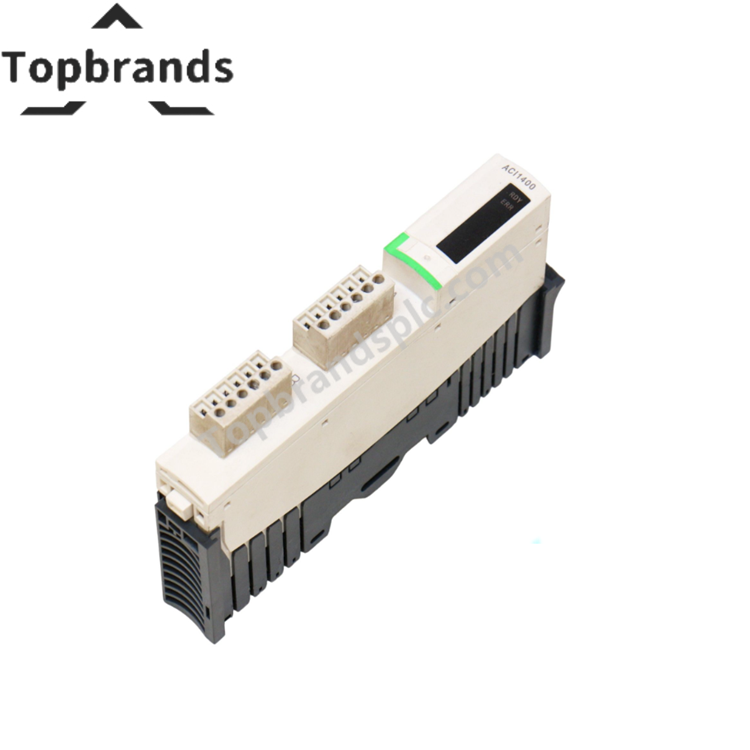

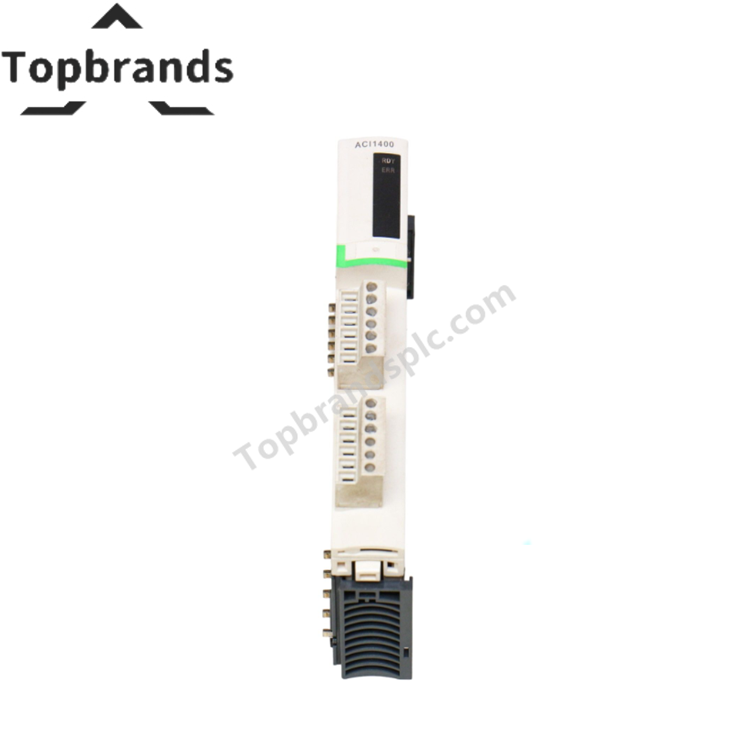

Módulo de Entrada Analógica Padrão Schneider STBACI1400

Especificações

Em geral

• Faixa de Produto: Solução de I/O distribuído Modicon STB
• Tipo de Produto: Módulo de Entrada Analógica Padrão
• Número de Entradas: 8 Canais de Entrada Analógica
• Tipo de Entrada Analógica:
  • 0...20mA
  • 4...20 mA
• Resolução: 15 bits + sinal
• Filtro de Entrada: filtro de entrada passa-baixa simples de 985 Hz

Elétrico & Desempenho

• Corrente de Entrada Máxima: 25 mA
• Troca a Frio: Sim
• Troca a Quente de Backup: Sim (para NIMs padrão)
• Status de Fallback:
  • Estado 0 para NIMs básicos
  • Configurável pelo usuário para NIMs padrão
• Formato de Dados: EN 61131-2, IEC 61131-2
• Tempo de Atualização: 22 ms
• Linearidade Integral: ± 0,08% FS
• Linearidade Diferencial: Monotônica
• Impedância de Entrada: ≤ 250 Ohm
• Corrente de Fornecimento Máxima do Sensor: 100 mA por canal de entrada
• Erro de Precisão: ± 0,4% da escala total por °C
• Desvio de Temperatura: ± 0,005%/°C
• Isolamento (Canais para Barramento Lógico): 1500V por 1 min
• Isolamento (Canais para Barramento de Sensores): 30V
• Endereço de Requisito: 16 palavras de entrada

Compatibilidade e Potência

• Módulos de Distribuição de Energia Compatíveis: STBPDT3100 / STBPDT3105
• Base de Montagem Compatível: STBXBA2000
• Tensão de Alimentação Avaliada: 24V CC
• Fonte de Alimentação: Módulo de Distribuição de Energia
• Consumo de Corrente do Barramento Lógico: 90 mA a 5V CC

Dimensões Físicas

• Profundidade: 2,8 in (70 mm)
• Altura: 0,7 in (18,4 mm)
• Largura: 5,05 in (128,3 mm)

• Certificações:
  • FM Classe 1 Divisão 2
  • CSA, C-Tick, ATEX Cat 3G, UL
• Categoria de Sobretensão: II (IEC 60664-1)
• Proteção IP: IP20 (Classe 1 EN 61131-2)
• Grau de Poluição: 2 (IEC 60664-1)
• Altitude de Operação: ≤ 6561,68 ft (2000 m)
• Temperatura de Operação: -13 a 158°F (-25 a 70°C)
• Temperatura de Armazenamento: -40 a 185°F (-40 a 85°C)
• Umidade: 95% a 140°F (60°C) (não condensante)
• Resistência à Vibração:
  • ±0,35 mm (10–58 Hz)
  • 3g (58–150 Hz) (35 x 7,5 mm trilho DIN)
  • 5g (58–150 Hz) (35 x 15 mm trilho DIN)
• Resistência a Choque: 30g (11ms, referência IEC 88 2-27)
