Allen-Bradley

5094-MB | Allen Bradley | монтажное основание

Артикул 5094-MB

  • Part Number:

    5094-MB

  • Manufacturer:

    Allen-Bradley

  • Condition:

    Brand New & in Stock

  • Product Type:

    Монтажное основание

  • Origin:

    USA

  • Shipping Detail:

    Fedex and UPS etc

  • Warranty:

    12 months

Часто спрашивайте Вместе

100% Genuine Stock, 24/7 Service

Inquiry

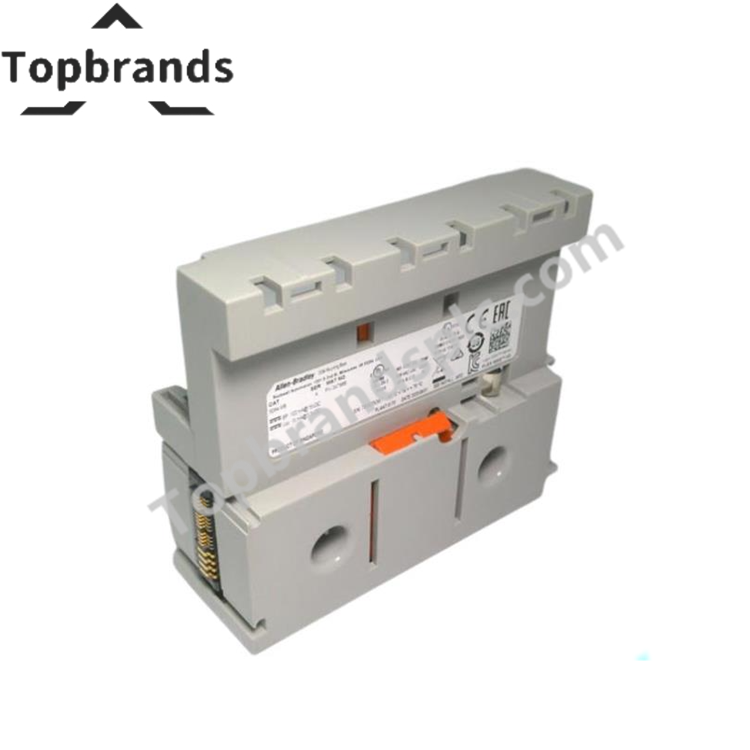

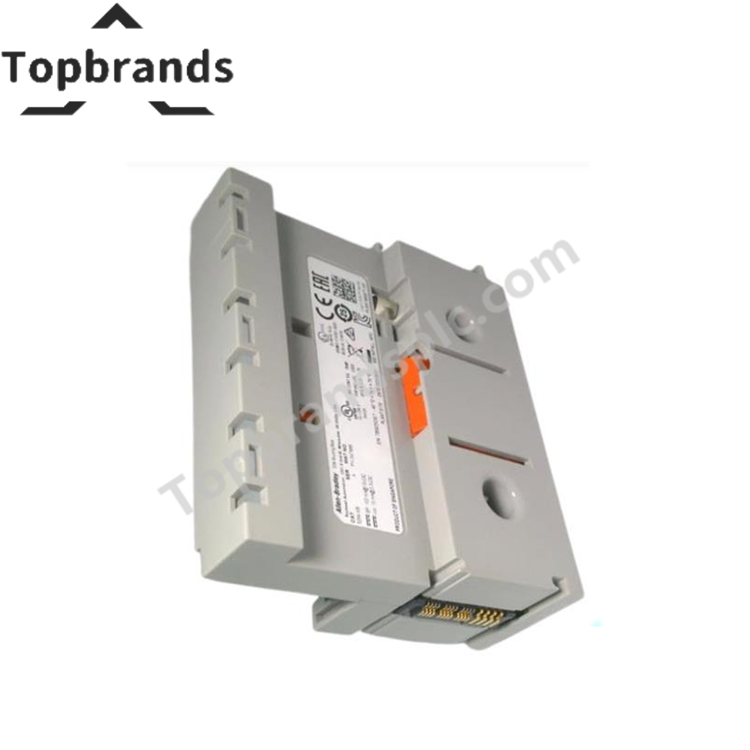

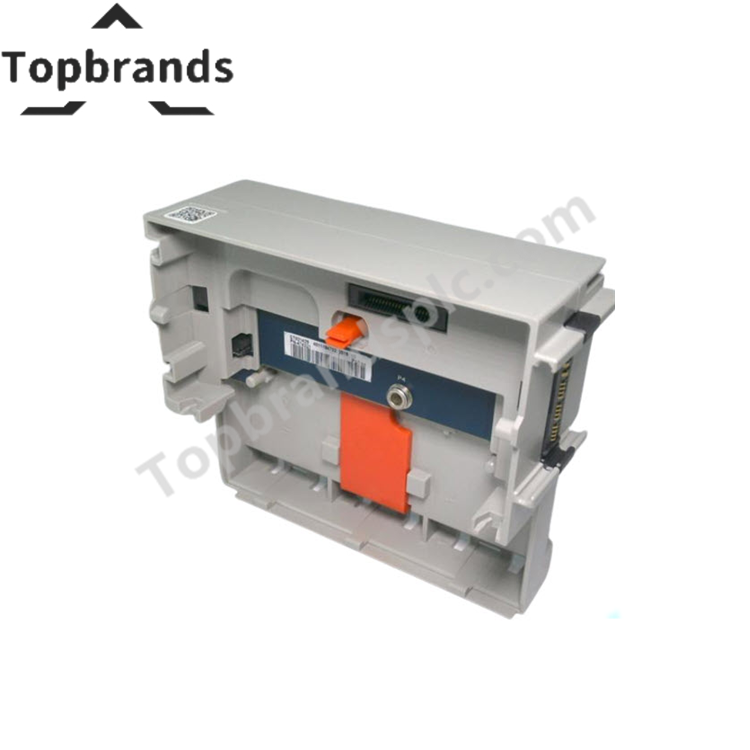

Монтажная база Allen-Bradley 5094-MB

Монтажная база Allen-Bradley 5094-MB (5094-MB) предназначена для механического монтажа, распределения питания и подключения к объединительной плате в системах ввода-вывода FLEX 5000. Она служит физическим интерфейсом между модулями ввода-вывода FLEX 5000 и монтажной конструкцией системы. База поддерживает установку на DIN-рейку, распределение питания полевых цепей, передачу данных по объединительной плате и фиксацию модулей в распределённых архитектурах EtherNet/IP.

Технические характеристики

Параметр Характеристика
Модель 5094-MB
Бренд Allen-Bradley
Страна происхождения Не указана в предоставленных данных
Тип изделия Монтажная база
Диапазон напряжения питания MOD 18-32 VDC
Ток питания MOD Максимум 10 A
Диапазон напряжения питания SA 18-32 VDC или 100-240 VAC
Ток питания SA Максимум 10 A
Ток объединительной платы FLEXBUS Максимум 100 mA при 15 VDC
Способ монтажа Установка на DIN-рейку
Поддерживаемая DIN-рейка 35 mm x 7.5 mm или 35 mm x 15 mm
Размеры 85.1 mm x 98.1 mm x 37.5 mm
Вес Около 0.082 kg
Тип корпуса Открытого типа
Рабочая температура От -40 deg C до 70 deg C
Температура хранения От -40 deg C до 85 deg C
Относительная влажность От 5 % до 95 %, без образования конденсата
Устойчивость к вибрации 5 g при 10-500 Hz
Ударная нагрузка при работе 30 g
Ударная нагрузка в нерабочем состоянии 50 g

Масштабирование плотности ввода-вывода и распределение по объединительной плате

5094-MB служит конструктивной и электрической основой сборок ввода-вывода FLEX 5000. Монтажная база распределяет питание модулей и обеспечивает связь по объединительной плате FLEXBUS между установленными модулями ввода-вывода и соответствующим адаптером EtherNet/IP.

Архитектура позволяет масштабировать систему ввода-вывода, устанавливая несколько модулей FLEX 5000 на соединённых между собой монтажных базах. Правильный выбор и расположение баз обеспечивают модульность системы и стабильную работу связи по объединительной плате всей сборки ввода-вывода.

Часто задаваемые вопросы

В: Содержит ли 5094-MB электронные компоненты полевого ввода-вывода?
О: Нет. 5094-MB служит монтажной и соединительной платформой для модулей ввода-вывода FLEX 5000 и не выполняет обработку сигналов.

В: Можно ли установить монтажную базу вертикально или горизонтально?
О: Да. Монтажную базу можно установить на DIN-рейку как горизонтально, так и вертикально.

В: Подходит ли монтажная база для непосредственной эксплуатации в промышленных условиях?
О: Нет. Устройство имеет открытое исполнение, поэтому его следует устанавливать в корпус, обеспечивающий необходимую защиту от внешних воздействий.

Рекомендации по монтажу на объекте

  • Установите монтажную базу на надёжно закреплённую DIN-рейку шириной 35 mm, соблюдая рекомендованное производителем положение.

  • Для обеспечения надёжной непрерывности заземления рекомендуется использовать DIN-рейку из хроматированной оцинкованной стали.

  • Перед подачей питания на сборку убедитесь, что источники питания модулей и питания датчиков и исполнительных устройств работают в указанных диапазонах.

  • Перед установкой модулей ввода-вывода убедитесь, что монтажная база надёжно зафиксирована на DIN-рейке.

  • Прокладывайте силовые проводники отдельно от линий связи и низкоуровневых сигнальных проводов.

  • При сборке нескольких модулей FLEX 5000 проверьте все механические соединения между базами.

  • Установите сборку в подходящий промышленный корпус, поскольку монтажная база не имеет степени защиты от внешних воздействий.

  • После монтажа проверьте распределение питания и связь по объединительной плате, прежде чем вводить подключённые модули ввода-вывода в эксплуатацию.
