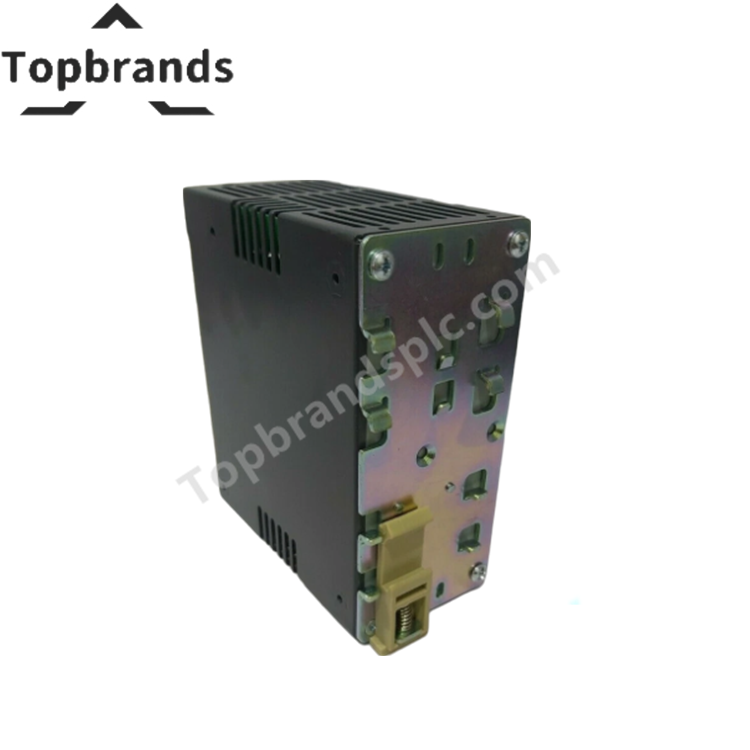

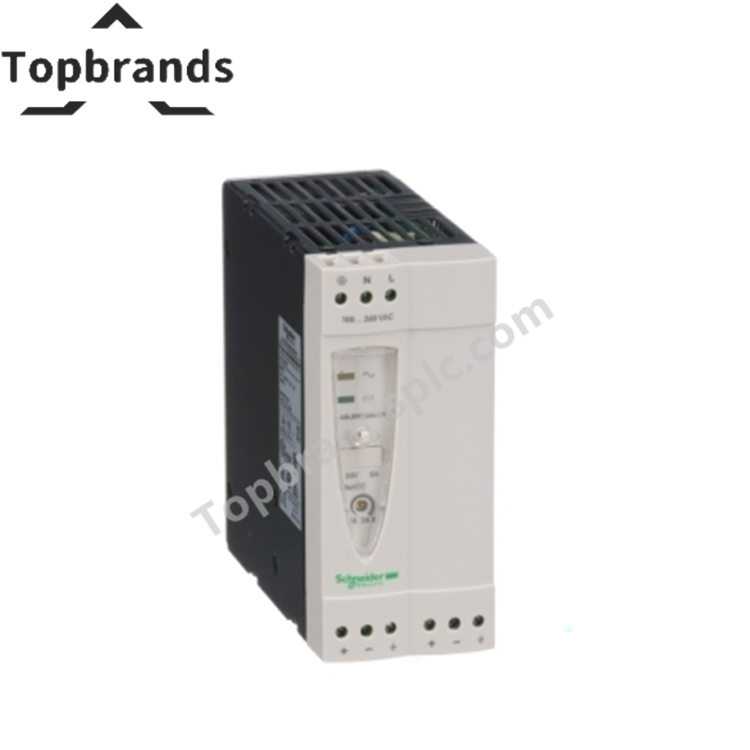

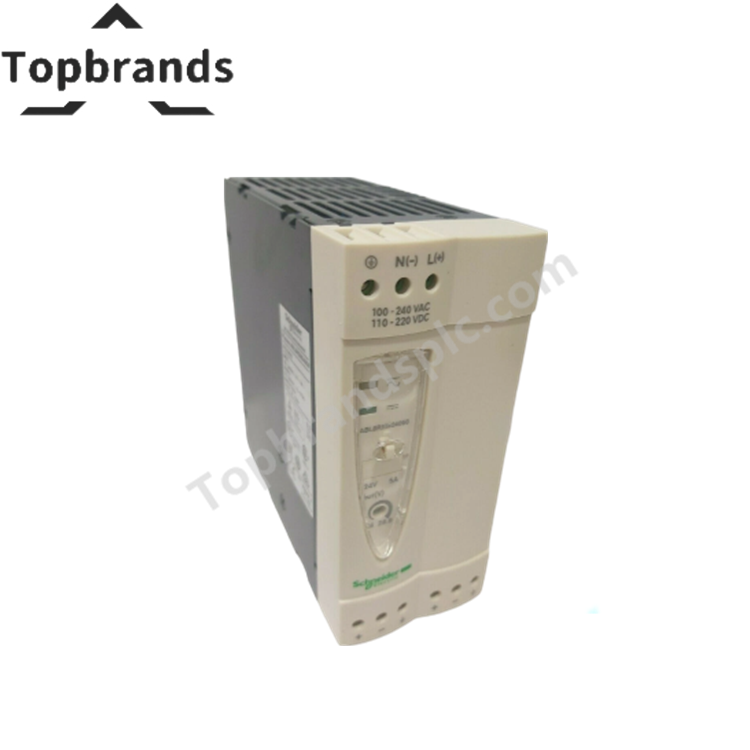

ABL8REM24050 | Schneider | Источник питания

Обзор продукта

• Серия продукта: Modicon Power Supply

• Тип компонента: блок питания

• Технология источника питания: регулируемый импульсный режим

• Номинальная выходная мощность: 120 W

• Выходное напряжение: 24 В постоянного тока

• Максимальный выходной ток: 5 A

Электрические характеристики

• Варианты номинального входного напряжения:

  • 100–240 В переменного тока (фаза-фаза), клеммы: L1–L2

  • 100–240 В переменного тока (однофазный), клеммы: N–L1

  • 110–220 В постоянного тока

• Диапазон входного напряжения:

  • 85–264 В переменного тока

  • 100–250 В постоянного тока

• Защита входа: Встроенный предохранитель (неподлежащий замене)

• Пусковой ток: 30 А

• Коэффициент мощности: 0.65 при 24 V DC

• Коэффициент полезного действия: 85%

• Рассеиваемая мощность: 21.2 W

• Потребляемый ток:

  • 1.2 A при 240 V AC

  • 1.9 A при 100 V AC

• Регулируемый диапазон выходного напряжения: 100–120%

Функции защиты выхода

• Защита от перегрузки: Активируется при 1.1 × номинальном токе

• Защита от перенапряжения: Срабатывает при превышении напряжения 1.5 × номинала

• Защита от короткого замыкания: автоматический сброс

• Защита от пониженного напряжения: Срабатывает при падении напряжения ниже 0.8 × номинала

Подключения к клеммам

• Входные клеммы:

  • 2 × винтовых клеммника (0.14–2.5 мм² / AWG 26–14)

• Клемма заземления входа:

  • 1 × винтовой клеммник (0.14–2.5 мм² / AWG 26–14)

• Выходные клеммы:

  • 4 × винтовые клеммы (0.14–2.5 мм² / AWG 26–14)

• Выходные заземляющие клеммы:

  • 2 × винтовых клеммника (0.14–2.5 мм² / AWG 26–14)

Индикаторы состояния

• 1 светодиод (зелёный): Индикатор наличия выходного напряжения

• 1 светодиод (оранжевый): Индикатор состояния входного напряжения

Механические характеристики

• Размеры:

  • Глубина: 120 мм

  • Высота: 120 мм

  • Ширина: 54 мм

• Вес нетто: 1 кг

• Варианты монтажа:

  • 35 × 15 мм симметричная DIN-рейка

  • 35 × 7.5 мм симметричная DIN-рейка

  • 75 × 7.5 мм симметричная DIN-рейка

• Ориентация установки: вертикальная

• Варианты подключения выхода: последовательно или параллельно

Безопасность и соответствие

• Классификация питания: SELV соответствует:

  • IEC 60950-1

  • IEC 60204-1

  • IEC 60364-4-41

• Номиналы диэлектрической прочности:

  • 3000 В между входом и землей

  • 3000 В между входом и выходом

  • 500 В между выходом и землей

  • 500 В между выходами

• Степень защиты IP: IP20 (IEC 60529)

• Степень загрязнения: 2

Условия окружающей среды

• Диапазон рабочих температур:

  • 0–50 °C без снижения мощности (положение монтажа A, высота < 2000 м)

  • 50–60 °C с коэффициентом снижения мощности (положение монтажа A, высота < 2000 м)

• Максимальная рабочая высота: 2000 м

Сертификаты и стандарты

• Стандарты соответствия:

• • UL 508

  • CSA C22.2 No 60950-1

  • EN/IEC 62368-1

• Соответствие ЭМС:

  • EN 50081-1

  • EN 50082-2

  • EN 55024

• Соответствие требованиям безопасности:

  • EN/IEC 60950
