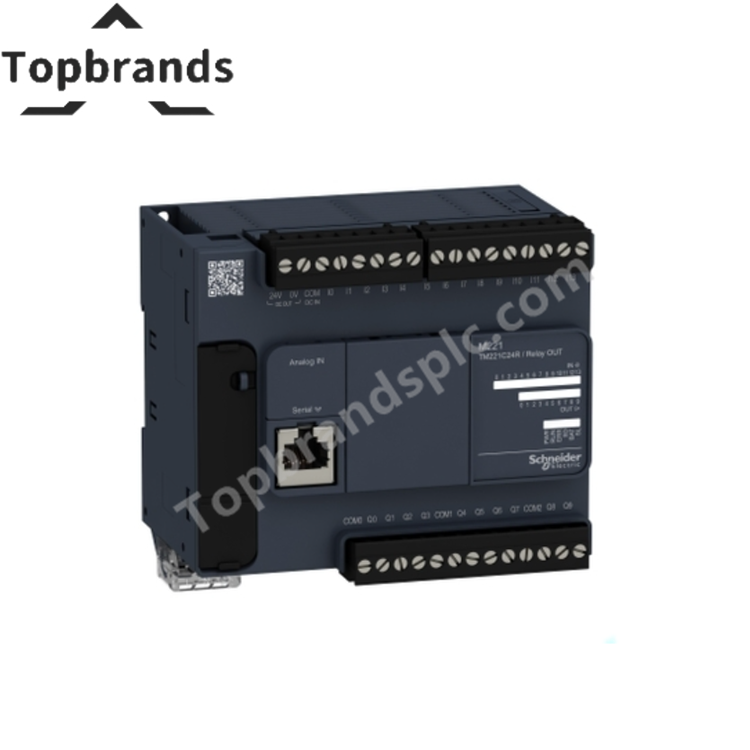

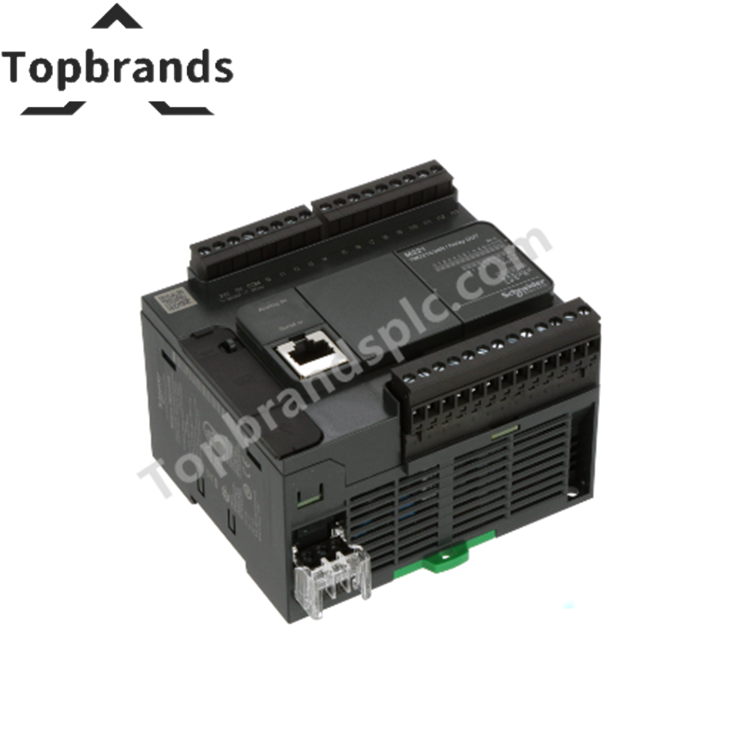

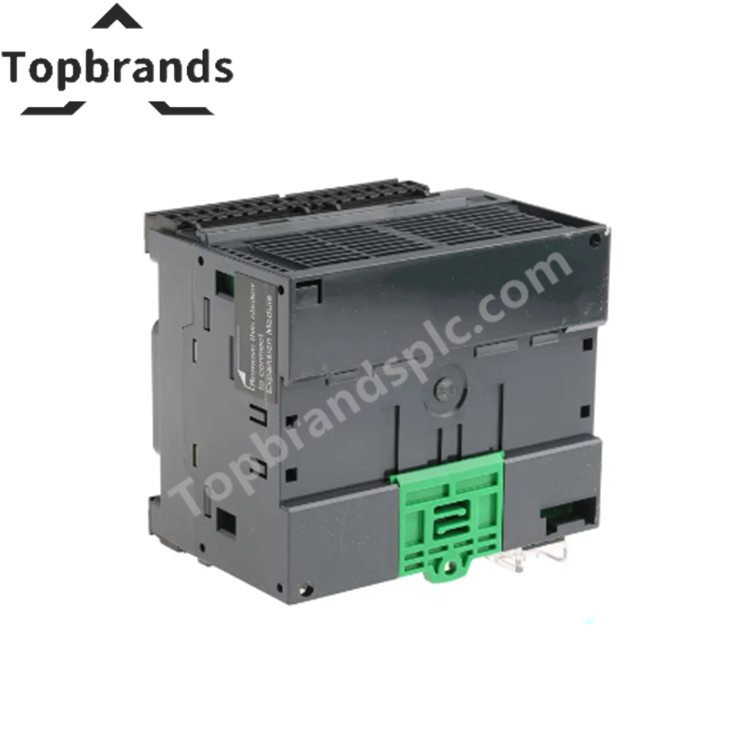

Schneider TM221C24R logički kontroler

Opis

Schneider TM221C24R je kompaktni Modicon M221 logički kontroler dizajniran za male do srednje automatizacione zadatke. Nudi 24 integrisana I/O tačke i relejne izlaze, što ga čini idealnim za aplikacije sa žičanom kontrolom bez Ethernet konekcije.

Specifikacije

• Napon napajanja: 100–240 V AC

• Diskretni ulazi: 14 kanala, u skladu sa IEC 61131-2 Tip 1

• Analogni ulazi: 2 kanala, 0–10 V, rezolucija 10 bita

• Diskretni izlazi: 10 relejnih izlaza, normalno otvoreni

• Opseg izlaznog napona: 5–125 V DC / 5–250 V AC

• Izlazna struja: 2 A po kanalu

• Kapacitet proširenja I/O: Do 7 lokalnih modula ili 14 daljinskih modula

• Memorija: 256 kB RAM za korisničke podatke i interne promenljive

• Komunikacioni portovi: USB mini-B, 2 serijska porta (RS232/RS485)

• Vreme ciklusa: 0.3 ms po 1K instrukcija

• Montiranje: Kompatibilno sa DIN šinom

Karakteristike

• Integrisani I/O: 24 tačke uključujući brze ulaze za visokobrzinsko brojanje

• Relejni izlazi: Izdržljivi mehanički releji sa životnim vekom od 20 miliona operacija

• Mogućnost analognih ulaza: Podržava merenje napona sa zaštitom od preopterećenja

• Fleksibilna logika: Konfiguracija ulazne logike za sink/source

• Realno-vremenski sat: Ugrađeni RTC sa odstupanjem ≤30 s/mesec na 25°C

• PID kontrola: Podržava podesive PID petlje za kontrolu procesa

• Podrška za SD karticu: Opciona SD kartica od 2 GB za rezervnu kopiju podataka

• LED indikatori: LED diode za status napajanja, rada, greške, pristupa SD kartici i bateriji

• Kompaktan dizajn: Oblik koji štedi prostor za integraciju u panel

• Kompatibilnost softvera: Programira se putem EcoStruxure Machine Expert – Basic
