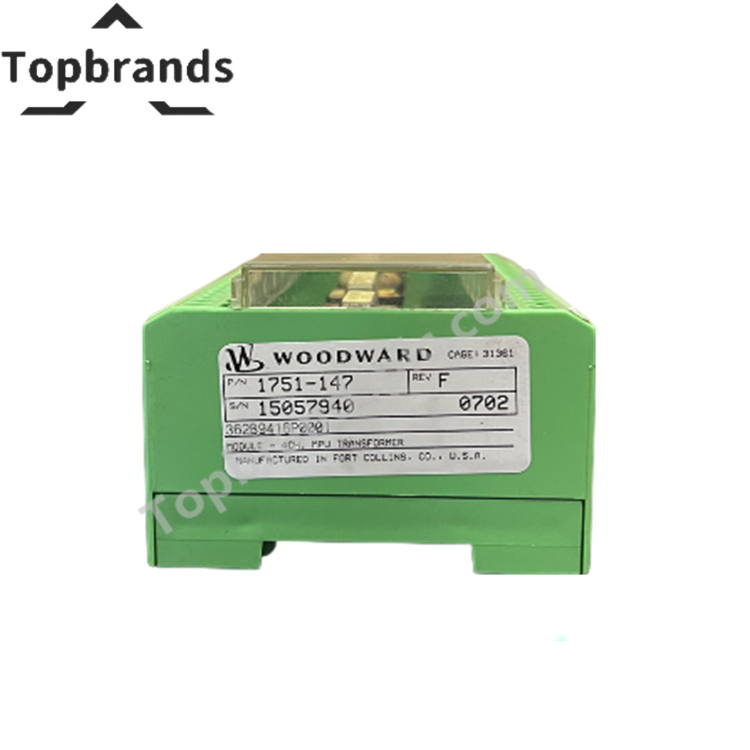

Woodward 1751-147 MPU transformatorski modul

Woodward 1751-147 (1751-147 MPU transformatorski modul) služi kao primarni 1751-147 MPU transformatorski modul koji se koristi za izolaciju i kondicioniranje signala brzine na Woodward platformama upravljačkih sistema. Modul obrađuje signale povezane sa MPU-om kroz kanale sa transformatorskom spregom, obezbeđujući električnu izolaciju i kondicioniranje signala između ulaza sa terena i elektronike upravljačkog sistema.

Hardverske specifikacije

Povratna sprega aktuatorske petlje i kondicioniranje signala

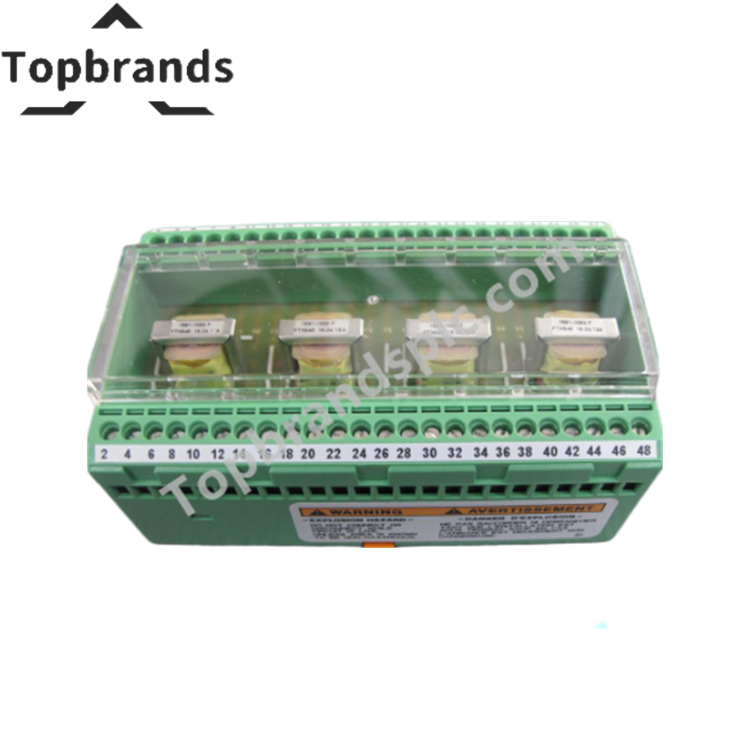

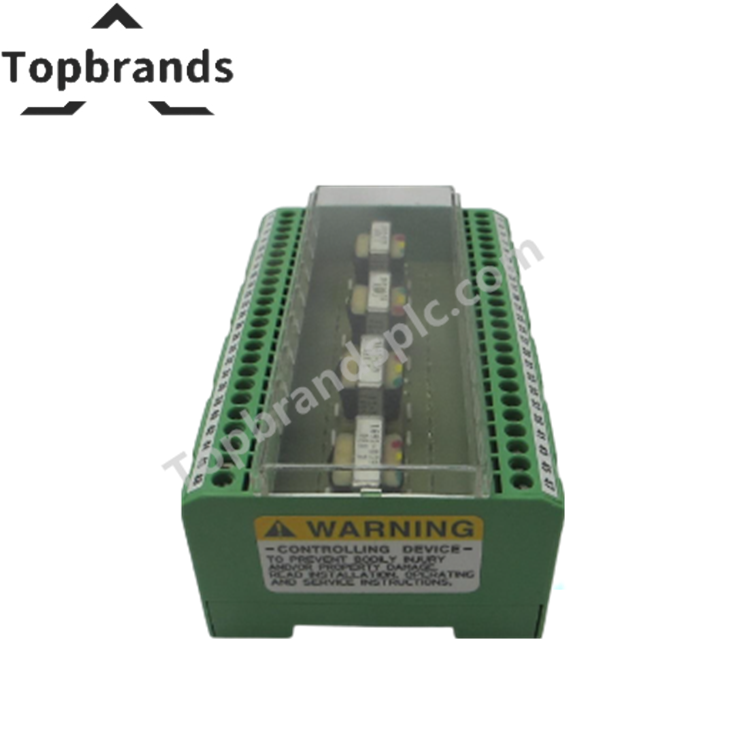

Modul 1751-147 sadrži četiri transformatorski izolovana kanala za prijem i kondicioniranje signala povezanih sa MPU-om. Transformatorska sprega obezbeđuje električno razdvajanje između uređaja sa terena i upravljačke elektronike, uz očuvanje integriteta signala tokom prenosa i obrade.

Svaki kanal obavlja funkcije kondicioniranja signala potrebne za zadatke merenja i upravljanja. Struktura izolacije pomaže u smanjenju uticaja električnog šuma i razlika potencijala uzemljenja koje se često javljaju u industrijskim instalacijama.

Modul je projektovan da podrži funkcije nadzora i upravljanja povezane sa električnim parametrima, uključujući merenja napona, struje i frekvencije koja se koriste u turbinskim, generatorskim i industrijskim sistemima automatizacije.

Arhitektura integracije upravljačkog sistema

Modul 1751-147 namenjen je integraciji u Woodward platforme upravljačkih sistema koje koriste arhitekture zasnovane na mikroprocesorskoj obradi. Modul podržava istovremeni rad više kanala zahvaljujući dizajnu sa četiri kanala, što omogućava istovremeno praćenje i obradu više putanja signala.

Funkcije dijagnostike i indikacije statusa pomažu osoblju za održavanje tokom otklanjanja kvarova, pružajući uvid u radni status modula i komunikacione uslove.

Modul je projektovan za kompatibilnost sa većim arhitekturama upravljačkih sistema u kojima su kondicionirani MPU signali potrebni za funkcije nadzora, sekvenciranja i upravljanja.

Često postavljana pitanja

P: Koliko signalnih kanala je dostupno na modulu?
O: Modul 1751-147 obezbeđuje četiri transformatorski izolovana kanala.

P: Koja je osnovna namena integrisanih transformatora?
O: Transformatori obezbeđuju električnu izolaciju i kondicioniranje signala između uređaja povezanih sa terenom i elektronike upravljačkog sistema.

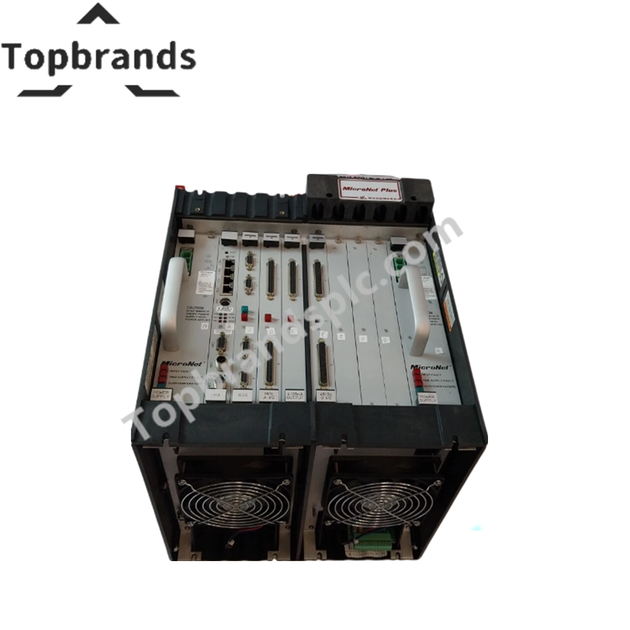

P: Da li je modul kompatibilan sa MicroNet upravljačkim platformama?
O: Dostupna dokumentacija navodi primenu u Woodward arhitekturama upravljačkih sistema, uključujući okruženja koja podržavaju simplex, redundantne i konfiguracije zasnovane na TMR-u.

Smernice za instalaciju na terenu

• Pre instalacije proverite kompatibilnost sa instaliranom Woodward platformom upravljačkog sistema.

• Pre uključivanja modula pregledajte sve ožičenje na terenu i priključke terminala.

• Vodite MPU i niskonaponsko signalno ožičenje odvojeno od energetskih provodnika velike struje.

• Primeni­te zaštitu i uzemljenje u skladu sa standardima instrumentacije na lokaciji.

• Obezbedite odgovarajuću mehaničku potporu za ožičenje na terenu kako biste sprečili opterećenje terminala modula.

• Proverite funkcionalnost kanala i dijagnostičke indikacije nakon puštanja u rad.

• Obavite provere validacije signala pre puštanja upravljane opreme u rad.
