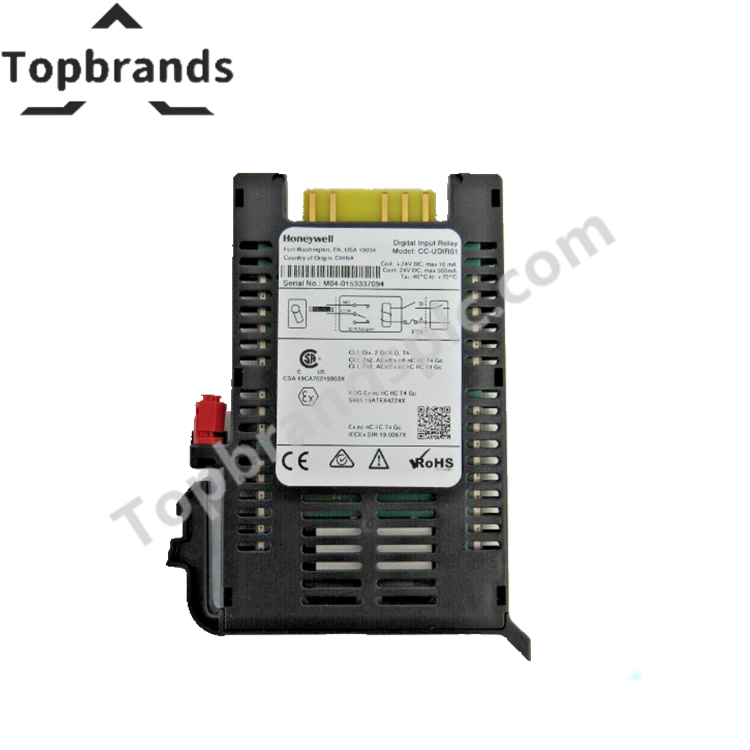

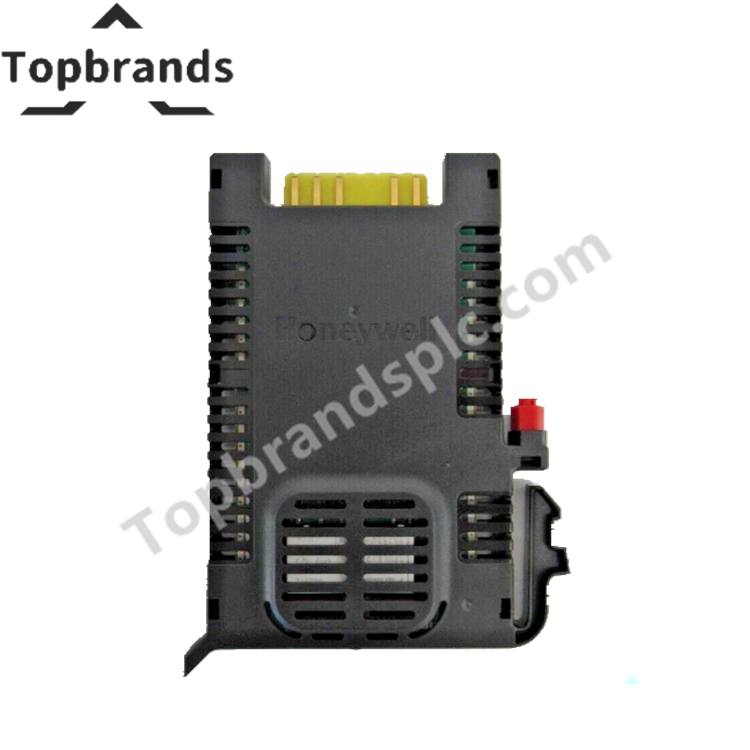

CC-UDIR01 | Honeywell | โมดูลรีเลย์อินพุตดิจิทัล

คำอธิบายสินค้า

โมดูลรีเลย์อินพุตดิจิทัล Honeywell CC-UDIR01 เป็นส่วนหนึ่งของโซลูชัน Universal Marshalling (EP-SCA-100) ออกแบบมาเพื่อให้การเชื่อมต่ออินพุตดิจิทัลที่เชื่อถือได้ พร้อมความทนทานทางกลที่แข็งแรงและเป็นไปตามมาตรฐานสากล ช่วยให้การจัดการสัญญาณปลอดภัย การติดตั้งที่ป้องกันความผิดพลาด และการทำงานของรีเลย์ที่น่าเชื่อถือในระบบ Honeywell Experion

ข้อมูลทางกายภาพ

• ขนาด: 118 มม. (ลึก) × 85.5 มม. (กว้าง) × 10.0 มม. (สูง)
• ตัวเลือกการติดตั้ง: ติดตั้งบนแผงหลังแบบไม่ใช้สกรู
• ป้องกันความผิดพลาด: กุญแจทางกล
• ตัวบ่งชี้: ไฟแสดงสถานะการทำงานด้านขดลวด

สภาพแวดล้อมการใช้งาน

• อุณหภูมิการทำงาน: –40 °C ถึง +70 °C
• อุณหภูมิการเก็บรักษา/ขนส่ง: –40 °C ถึง +85 °C
• ความชื้น (ขณะใช้งาน): 5%–95% ไม่ควบแน่น
• การสั่นสะเทือน: 0.5 g ขณะใช้งาน, 1 g ขณะไม่ใช้งาน (10–150 Hz)
• แรงกระแทก: 5 g ขณะใช้งาน, 15 g ขณะไม่ใช้งาน

ข้อมูลทางไฟฟ้า

• แรงดันขดลวด: 24 VDC
• กระแสไฟฟ้าอินพุตทั่วไป: 8.0 mA
• การใช้พลังงาน: 200 mW
• การป้องกันด้านขดลวด: ป้องกันขั้วกลับ
• ไฟแสดงสถานะด้านขดลวด: LED สีเขียว
• เวลาตอบสนอง: 7 มิลลิวินาที
• เวลารีลีส: 8 มิลลิวินาที
• ประเภทของขั้วติดต่อ: SPDT พร้อมขั้วสกรูเฉพาะ (COM & NO)
• วัสดุขั้วติดต่อ: AgSnO₂ ชุบทอง
• แรงดันสวิตช์: 24 VDC
• กระแสสวิตช์ขั้นต่ำ: 10 mA
• กระแสต่อเนื่องสูงสุด: 500 mA
• ความทนทานทางกล: 5 ล้านครั้ง
• การแยกขดลวดกับขั้วติดต่อ: 1500 VAC RMS

การรับรอง

• การป้องกันฝุ่นและน้ำ: IP20 (IEC 60529)
• ระดับความไวไฟ: UL 94 V0
• มาตรฐานที่เป็นไปตาม: ANSI/ISA 60079‑0; 60079‑15
• ข้อกำหนด EMC: IEC 61326‑1:2012
• ATEX / IECEx: Ex ec nC IIC T4 Gc, Ex nA nC IIC T4 Gc
• สหรัฐอเมริกา/แคนาดา: Class I Division 2, Group A–D, T4; Class I Zone 2 AEx ec nC IIC T4 Gc

สถานการณ์การใช้งาน

• การเชื่อมต่อรีเลย์อินพุตดิจิทัลในระบบ Honeywell Experion
• การจัดการสัญญาณอย่างปลอดภัยในอุตสาหกรรมน้ำมันและก๊าซ เคมี และการผลิตไฟฟ้า
• สภาพแวดล้อมที่ต้องการโมดูลที่ได้รับการรับรอง ATEX/IECEx
• การทำงานของรีเลย์ที่มีความน่าเชื่อถือสูงพร้อมความทนทานทางกลยาวนาน

คำถามที่พบบ่อย

ถาม: ฟังก์ชันหลักของ CC-UDIR01 คืออะไร? ตอบ: ให้การเชื่อมต่อรีเลย์อินพุตดิจิทัลพร้อมการแยกสัญญาณที่แข็งแรงและเป็นไปตามมาตรฐานสำหรับระบบ Honeywell Experion

ถาม: ได้รับการรับรองสำหรับสภาพแวดล้อมอันตรายหรือไม่? ตอบ: ใช่ ได้รับการรับรองตามมาตรฐาน ATEX, IECEx และ Class I Division 2

ถาม: กลไกรีเลย์มีความทนทานแค่ไหน? ตอบ: รองรับการทำงานทางกลได้ถึง 5 ล้านครั้ง เพื่อความยาวนานในการใช้งาน
