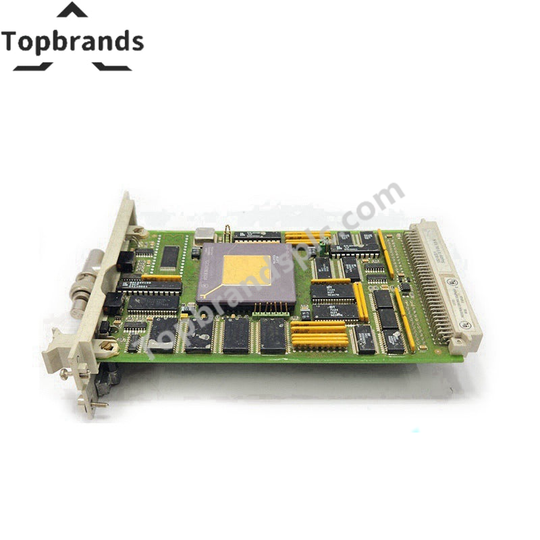

Honeywell 10105/2/1 โมดูลอินพุตอะนาล็อกความหนาแน่นสูงที่ไม่ผิดพลาด

SKU 10105/2/1

  • Part Number:

    10105/2/1

  • Manufacturer:

    Honeywell

  • Condition:

    Brand New & in Stock

  • Product Type:

    โมดูลอินพุตอนาล็อกความหนาแน่นสูงที่ไม่ปลอดภัย

  • Origin:

    USA

  • Shipping Detail:

    Fedex and UPS etc

  • Warranty:

    12 months

สอบถามกันบ่อยๆ

100% Genuine Stock, 24/7 Service

Inquiry

โมดูลอินพุตแอนะล็อกความหนาแน่นสูงแบบ Fail-safe Honeywell 10105/2/1 FSC

Honeywell 10105/2/1 (10105/2/1 โมดูลอินพุตแอนะล็อกความหนาแน่นสูงแบบ Fail-safe) ออกแบบมาสำหรับรับสัญญาณแอนะล็อกแบบ Fail-safe ในสถาปัตยกรรม FSC ของ Honeywell โดยรองรับการทำงานทางกายภาพและทางไฟฟ้าโดยตรงสำหรับช่องสัญญาณวัดแอนะล็อก 16 ช่อง โมดูลรับสัญญาณแรงดันไฟฟ้าที่ผ่านการปรับสภาพ ซึ่งแปลงมาจากอุปกรณ์ภาคสนาม 0-20 mA และแปลงสัญญาณเป็นดิจิทัลด้วยระบบแปลงสัญญาณ 12 บิตในตัว สำหรับการใช้งานระบบควบคุมที่เกี่ยวข้องกับความปลอดภัย

ข้อมูลจำเพาะของฮาร์ดแวร์

พารามิเตอร์ ข้อมูลจำเพาะ
รุ่น 10105/2/1
แบรนด์ Honeywell
แหล่งกำเนิด ไม่ได้ระบุไว้ในข้อมูลที่ให้มา
ประเภทผลิตภัณฑ์ โมดูลอินพุตแอนะล็อกความหนาแน่นสูงแบบ Fail-safe
ช่องสัญญาณอินพุต 16
ประเภทสัญญาณอินพุต อินพุตแรงดันไฟฟ้าที่ผ่านการปรับสภาพจากสัญญาณภาคสนาม 0-20 mA ที่แปลงแล้ว
ช่วงอินพุต 0 ถึง 4.1 V
ความต้านทานอินพุต มากกว่า 1 MOhm
ความละเอียดของตัวแปลง A/D 12 บิต
ความแม่นยำของตัวแปลง A/D +/-1 LSB
ความแม่นยำของโมดูล น้อยกว่า 0.25 %
แรงดันไฟฟ้าอินพุตสูงสุด +/-36 VDC
ครอสทอล์กระหว่างช่องสัญญาณ มากกว่า 60 dB
การอ่านค่าแรงดันไฟฟ้าภายนอกกลับ 0 ถึง 4.1 V
ความต้านทานอินพุตสำหรับการอ่านค่ากลับ โดยทั่วไป 1 MOhm
ความต้องการพลังงาน (5 VDC) 35 mA
ความต้องการพลังงาน (24 VDC) 35 mA
ระดับความปลอดภัย AK1-6 (AK6 ในโหมดสำรองซ้ำซ้อน)
เวอร์ชันซอฟต์แวร์ 500 หรือใหม่กว่า
การรับรอง CE
พื้นที่ติดตั้ง 4 TE, 3 HE (4 HP, 3U)
น้ำหนัก ไม่ได้ระบุไว้ในข้อมูลที่ให้มา
น้ำหนักรวมบรรจุภัณฑ์ 1.5 kg
อุณหภูมิขณะทำงาน ไม่ได้ระบุไว้ในข้อมูลที่ให้มา
ขนาด รูปแบบ Eurocard ขนาด 4 TE x 3 HE

สถาปัตยกรรมการแยกช่องสัญญาณและการแปลงสัญญาณ

ช่องอินพุตแอนะล็อกของ 10105/2/1 ต้องแปลงสัญญาณกระแสจากภาคสนามก่อนรับสัญญาณ โดยแปลงสัญญาณจากลูปเครื่องมือวัด 0-20 mA ได้ผ่านชุดเทอร์มิเนชันภาคสนาม FTA-T-14 หรือใช้โมดูลแปลงสัญญาณอินพุตแอนะล็อก 10105/A/1 ซึ่งติดตั้งบนคอนเน็กเตอร์โปรแกรมของแบ็กเพลน I/O

โมดูลมีระบบแปลงสัญญาณแอนะล็อกเป็นดิจิทัล 12 บิต และแยกช่องสัญญาณตามข้อกำหนดด้านประสิทธิภาพครอสทอล์กที่มากกว่า 60 dB ฟังก์ชันอ่านค่าแรงดันไฟฟ้ากลับช่วยตรวจสอบสัญญาณแอนะล็อกที่ป้อนจากภายนอกภายในช่วงการวัดที่รองรับ

คำถามที่พบบ่อย

ถาม: โมดูลรับสัญญาณภาคสนาม 0-20 mA ได้โดยตรงหรือไม่
ตอบ: ไม่ได้ ต้องแปลงสัญญาณกระแสให้เป็นระดับแรงดันไฟฟ้าที่เข้ากันได้ก่อนประมวลผล โดยแปลงได้ผ่านชุด FTA-T-14 หรือโมดูลแปลงสัญญาณ 10105/A/1

ถาม: มีช่องสัญญาณแอนะล็อกกี่ช่อง
ตอบ: โมดูลรองรับช่องอินพุตแอนะล็อก 16 ช่อง ภายในโมดูลขนาด 4 TE, 3 HE

ถาม: แรงดันไฟฟ้าอินพุตสูงสุดที่อนุญาตคือเท่าใด
ตอบ: สัญญาณอินพุตสูงสุดสัมบูรณ์ระบุไว้ที่ +/-36 VDC

แนวทางการติดตั้งภาคสนาม

  • ตรวจสอบว่าสัญญาณกระแสภาคสนามทั้งหมดผ่านการแปลงอย่างถูกต้องก่อนเชื่อมต่อกับอินพุตของโมดูล

  • ตรวจสอบความเข้ากันได้ของฮาร์ดแวร์แปลงสัญญาณเมื่อใช้ส่วนประกอบปรับสภาพสัญญาณ FTA-T-14 หรือ 10105/A/1

  • หลีกเลี่ยงการใช้แรงดันไฟฟ้าเกินพิกัดอินพุตสูงสุดที่ระบุไว้ +/-36 VDC

  • เดินสายวัดแอนะล็อกแยกจากสายไฟกำลังสูงและวงจรสวิตชิ่ง

  • ใช้สายเครื่องมือวัดแบบมีชีลด์ตามข้อกำหนดด้านการต่อลงดินของโรงงาน

  • ตรวจสอบการปรับสเกลช่องสัญญาณและความแม่นยำในการแปลงสัญญาณระหว่างการทดสอบเดินระบบ

  • ตรวจสอบความถูกต้องของอินพุตและการอ่านค่ากลับก่อนนำโมดูลไปใช้งาน

  • ตรวจสอบการเข้าล็อกของคอนเน็กเตอร์และการติดตั้งบนแบ็กเพลนทุกครั้งที่ทำการบำรุงรักษา
