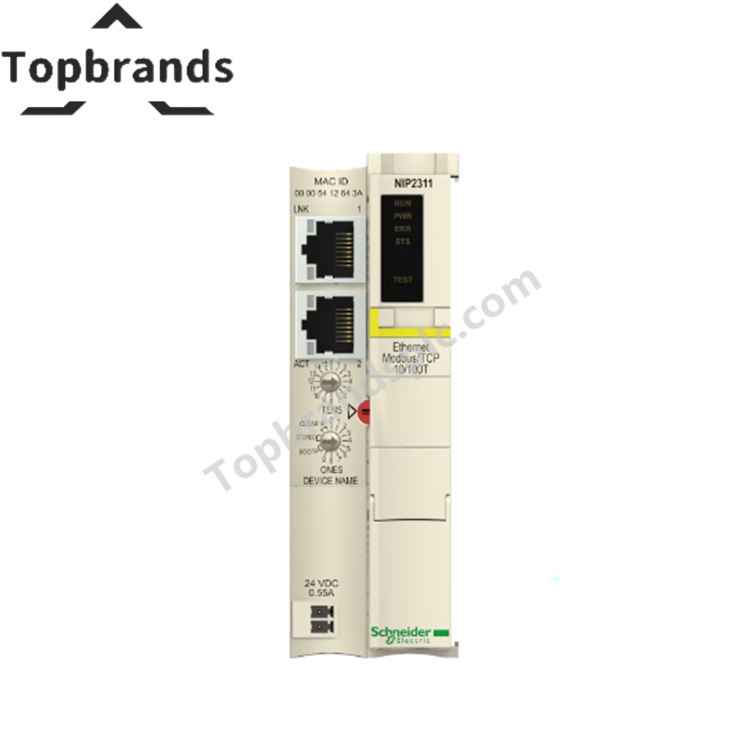

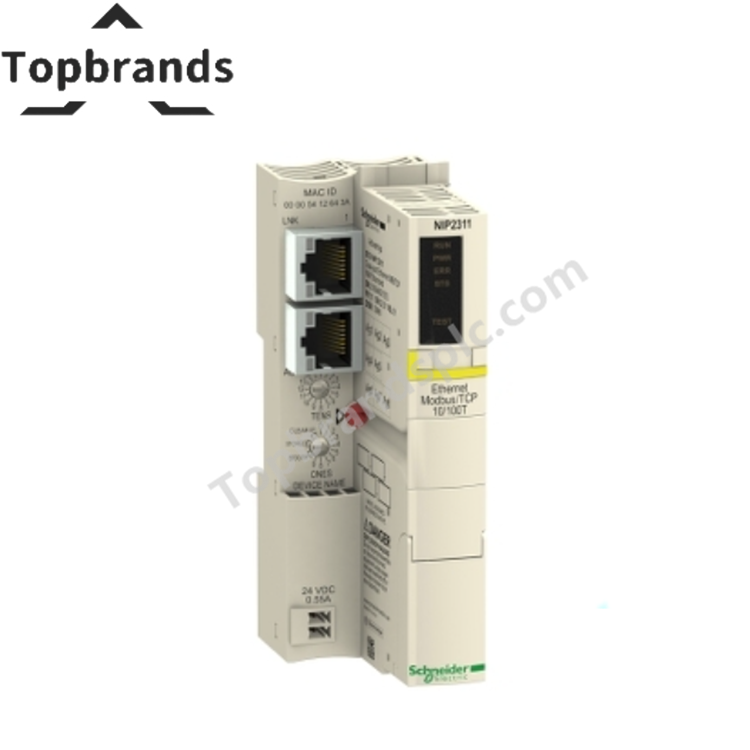

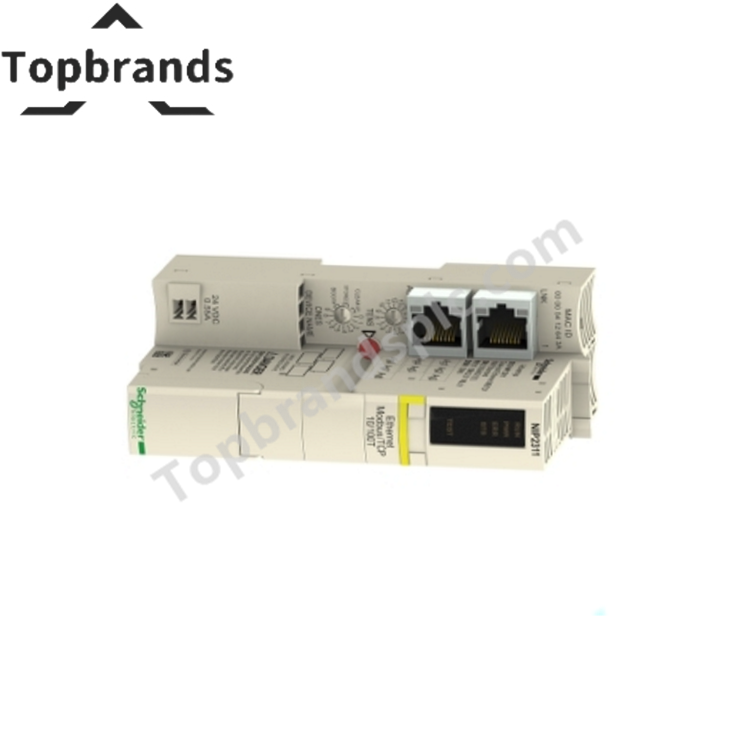

ชไนเดอร์ อิเล็คทริค STBNIP2311 โมดูลอินเทอร์เฟซเครือข่ายมาตรฐาน

ข้อกำหนด

• ช่วงของผลิตภัณฑ์: โซลูชัน I/O กระจาย Modicon STB

• ประเภทผลิตภัณฑ์หรือส่วนประกอบ: โมดูลอินเทอร์เฟซเครือข่ายมาตรฐาน

• ประเภทการเชื่อมต่อในตัว:

• Ethernet Modbus TCP/IP IEEE 802.3 ผ่านเครือข่ายอีเธอร์เน็ต (RJ45 แบบเมีย 2 ตัว, สายบิดคู่ป้องกันสองชั้น)

• พอร์ต RS232 HE-13 Ethernet Modbus TCP/IP IEEE 802.3

• พอร์ต RS232 แบบเมีย 8 ทาง Ethernet Modbus TCP/IP IEEE 802.3

• พอร์ตอีเธอร์เน็ต: 10BASE-T / 100BASE-T

• โหมดการแลกเปลี่ยน: ครึ่งหรือเต็มดูเพล็กซ์

• จำนวนส่วน: 1 หลัก, สูงสุด 6 ส่วนขยาย

• อัตราการส่งข้อมูล: 10/100 Mbit/s, 0…100 ม. (0…328.08 ฟุต) ต่อส่วน

• ประเภทโครงสร้าง: เครือข่าย LAN อุตสาหกรรม / Ethernet Modbus TCP/IP

เสริม

• จำนวนโมดูล I/O ที่สามารถระบุได้: 0…32 ต่อเกาะ

• บริการการสื่อสาร:

• ตัวแทน SNMP

• โปรโตคอล BootP/DHCP

• การส่งข้อความ Modbus TCP/IP

• เว็บฝังตัว (การกำหนดค่า, การวินิจฉัย, และการเข้าถึงตัวแปร)

• แรงดันไฟฟ้าที่จ่ายได้ [Us]: 24 V DC

• ประเภทแหล่งจ่ายไฟ: SELV

• กระแสจ่ายสูงสุด: 700 mA

• ขีดจำกัดแรงดันจ่าย: 19.2…30 V

• กระแสขาเข้า: 550 mA (วงจรจ่ายไฟ)

• กระแสขาออกปกติ:

• 1.2 A

• 0.575 A ที่ 60…70 °C (140…158 °F)

• แรงดันขาออก: 5.25 V DC ±0.21% (logic bus)

• เครื่องหมาย: CE

• หมวดหมู่แรงดันเกิน: II

• สถานะ LED:

• 1 LED ACT

• 1 LED สถานะเกาะ (RUN)

• 1 LED ข้อผิดพลาดโมดูล (ERR)

• 1 LED MS

• 1 LED NS

• 1 LED แหล่งจ่ายไฟ (PWR)

• 1 LED โหมดทดสอบ (TEST)

• ขนาด:

• ความลึก: 70 mm (2.8 in)

• ความสูง: 40.5 มม. (1.6 นิ้ว)

• ความกว้าง: 130 มม. (5.1 นิ้ว)

• น้ำหนักสุทธิ: 0.145 กก. (0.320 ปอนด์)

สิ่งแวดล้อม

• มาตรฐาน: IEC 61131-2:2003

• การรับรอง: UL, ODVA, C-Tick, ATEX Cat 3G, CSA

• การปฏิบัติตามสถานที่อันตราย: FM Class 1 Division 2, Groups A, B, C, D, T4A (70 °C)

• ระดับมลพิษ: 2 (IEC 60664-1)

• ความสูงในการทำงาน: ≤2000 ม. (6561.68 ฟุต)

• ระดับการป้องกัน IP: IP20 (IEC 61131-2 class 1)

• อุณหภูมิการทำงาน:

• 0…60 °C (32…140 °F) โดยไม่มีการลดกำลัง

• -25…70 °C (-13…158 °F) พร้อมการลดกำลัง

• อุณหภูมิการเก็บรักษา: -40…85 °C (-40…185 °F)

• ความชื้นสัมพัทธ์: 95% ที่ 60 °C (140 °F), ไม่ควบแน่น

• ความต้านทานการสั่นสะเทือน:

• ±0.35 มม. (10…58 Hz)

• 3 gn (58…150 Hz) บนราง DIN ขนาด 35 × 7.5 มม.

• 5 gn (58…150 Hz) บนราง DIN ขนาด 35 × 15 มม.

• ความต้านทานแรงกระแทก: 30 gn เป็นเวลา 11 ms (IEC 60068-2-27)
